Angolari (141)
Angolari (141) collega due travi o una trave a una colonna utilizzando angolari imbullonati o saldati. La trave secondaria può essere a livello o inclinata. Piatti di rinforzo saldati e angolari di montaggio sono opzionali.
Oggetti creati
-
Angolari (1 o 2)
-
Irrigidimenti (opzionali)
-
Piatto di rinforzo superiore e inferiore (opzionale).
-
Angolare di montaggio (opzionale)
-
Irrigidimenti di rinforzo (opzionali)
-
Bulloni
-
Rondelle piatto (opzionali)
-
Saldature
-
Tagli
Utilizzare per
|
Situazione |
Descrizione |
|---|---|
|
|
Connessione angolari a flangia o anima della colonna. Angolare a un lato/a due lati. Opzioni saldato/imbullonato, imbullonato/imbullonato, saldato/saldato. |
|
|
Connessione dell'angolare all'anima della trave. Angolare a un lato/a due lati. |
|
|
Connessione angolari a flangia o anima della colonna. Angolare a un lato/a due lati. La parte secondaria è inclinata. L'estremità della parte secondaria può essere tagliata quadrata o smussata. |
|
|
Connessione dell'angolare all'anima della trave. Angolare a un lato/a due lati. La parte secondaria è inclinata. Esistono diverse opzioni di scantonatura. |
|
|
Connessione angolari a flangia o anima della colonna. Angolare a un lato/a due lati. Preparazione saldatura e fori di accesso saldatura per connessione a momento. |
|
|
Connessione dell'angolare all'anima della trave. Angolare a un lato/a due lati. Opzione per preparazione saldatura. |
|
|
Connessione dell'angolare alla flangia della colonna. Flangia inferiore bloccata o con distanza per costruzione. |
|
|
Connessione angolari a colonna. Opzione angolare di montaggio. Superiore/Inferiore/Entrambi. |
|
|
Connessione angolari a flangia o anima della colonna. Angolare a un lato/a due lati. Opzione rinforzo. Superiore/Inferiore/Entrambi. |
|
|
Connessione angolari a flangia o anima della colonna. Angolare a un lato/a due lati. La parte secondaria viene ruotata. |
|
|
Angolari a stipite condotto. |
|
|
Connessione ganci angolari. |
Ordine di selezione
-
Selezionare la parte principale (trave o colonna).
-
Selezionare la parte secondaria (trave).
La connessione viene creata automaticamente quando viene selezionata la parte secondaria.

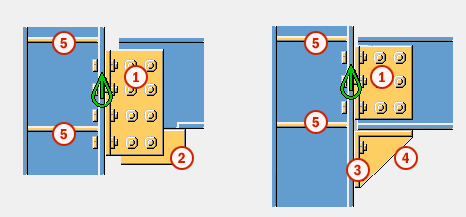

Identificazione delle parti
|
Parte |
|
|---|---|
|
1 |
Angolari |
|
2 |
Piatto di rinforzo |
|
3 |
Angolare di montaggio |
|
4 |
Irrigidimento di rinforzo |
|
5 |
Irrigidimenti d'anima |
Nota:
Tekla Structures utilizza i valori del file joints.def per creare questo componente.
Scheda Immagine
Utilizzare la scheda Immagine per controllare le dimensioni degli angolari e definire in che modo l'estremità della trave viene tagliata.

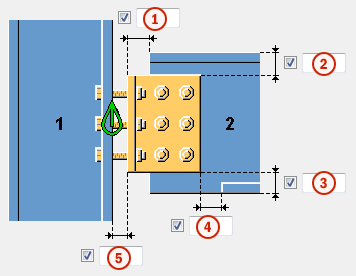

Dimensioni
|
Descrizione |
Default |
|
|---|---|---|
|
1 |
Lunghezza di taglio della parte secondaria. Il taglio è definito dal bordo dell'angolare. |
20 mm |
|
2 |
Distanza del bordo superiore dell'angolare dalla parte superiore della trave secondaria. La posizione del bordo superiore dell'angolo modifica l'altezza del clip angle. Un valore positivo avvicina la posizione superiore al centro della trave e riduce le dimensioni dell'angolare. Specificando valori negativi, le dimensioni dell'angolare aumentano. |
Se non viene immesso alcun valore, i bulloni e le distanze dai bordi dei bulloni definiscono le dimensione dell'angolare. |
|
3 |
Distanza del bordo inferiore dell'angolare dal lato inferiore della trave secondaria. La posizione del bordo inferiore dell'angolo modifica l'altezza dell'angolare. Un valore positivo avvicina la posizione superiore al centro della trave e riduce le dimensioni dell'angolare. Specificando valori negativi, le dimensioni dell'angolare aumentano. |
Se non viene immesso alcun valore, i bulloni e le distanze dai bordi dei bulloni definiscono le dimensione dell'angolare. |
|
4 |
Dimensione della trave realizzata sulla flangia dalla parte secondaria. Il punto di taglio della flangia è definito dal bordo dell'angolare. |
Alla flangia viene aggiunto automaticamente lo stripping quando l'angolare attraversa la flangia. 10 mm |
|
5 |
Definisce la distanza tra la parte principale e l'angolare. |
0 |
Taglio flangia inferiore della trave
|
Opzione |
Descrizione |
|---|---|
|
|
Default Taglio flangia AutoDefaults consente di modificare questa opzione. |
|
|
Intaglio Il lato inferiore della trave secondaria è smussato se l'angolare attraversa la flangia. Immettere l'altezza e il raggio dell'intaglio. |
|
|
Taglio flangia La flangia della trave secondaria viene tagliata sullo stesso lato dell'angolare se questo attraversa la flangia. |
Taglio estremità della trave
Definisce la modalità di taglio dell'estremità della trave secondaria. Vista laterale della trave.
|
Opzione |
Descrizione |
|---|---|
|
|
Default Inclinazione AutoDefaults consente di modificare questa opzione. |
|
|
Automatico Se la trave secondaria è inclinata meno di 10 gradi, l'estremità della trave è tagliata a squadra. In caso contrario, l'estremità della trave è tagliata in pendenza. |
|
|
Quadrato Taglia a squadra l'estremità della trave secondaria. |
|
|
Inclinazione Taglia l'estremità della trave secondaria parallela al bordo della parte principale. |
Scheda Parti
Utilizzare la scheda Pezzi per controllare dimensioni, posizione e orientamento degli angolari.
Profilo NS/FS
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Profilo NS |
Profilo dell'angolare lato vicino selezionandolo dal catalogo profili. |
La dimensione dell'angolare è definita dal diametro bullone. Il nome di default è ANGLE. |
|
Profilo FS |
Profilo dell'angolare lato lontano selezionandolo dal catalogo profili. |
La dimensione dell'angolare viene determinata dal diametro bullone. Il nome di default è ANGLE. |
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Pref. N. |
Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio. |
Il numero partenza della parte di default è definito nelle impostazioni Componenti nel . |
|
Materiale |
Tipo di materiale. |
Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel . |
|
Nome |
Nome mostrato nei disegni e nei report. |
|
|
Finitura |
Descrive il trattamento applicato alla superficie della parte. |
Posizione dell'angolare
Definisce il numero di angolari e il lato dell'angolare in connessioni di angolari singoli.
|
Opzione |
Descrizione |
|---|---|
|
|
Default Vengono creati angolari sul lato vicino e sul lato lontano. AutoDefaults consente di modificare questa opzione. |
|
|
Automatico Se la parte principale è un profilo tubolare, vengono creati due angolari. In caso contrario, viene creato un angolare sul lato vicino. |
|
|
Viene creato un angolare sul lato vicino. |
|
|
Vengono creati angolari sul lato vicino e sul lato lontano. |
|
|
Viene creato un angolare sul lato lontano. |
|
|
Angolo flangiato. Viene creato un angolare sul lato lontano. |
|
|
Angolo flangiato. Viene creato un angolare sul lato vicino. |
Orientamento angolare
Queste opzioni consentono di commutare le ali diverse degli angolari sul lato lontano e sul lato vicino.
|
Opzione per il lato vicino |
Opzione per il lato lontano |
Descrizione |
|---|---|---|
|
|
|
Default Non commutato AutoDefaults consente di modificare questa opzione. |
|
|
|
Non commutato L'angolare è collocato su una connessione, in modo che l'ala più lunga venga collegata alla parte secondaria. |
|
|
|
Commutato Le ali dell'angolare sono commutate, in modo che l'ala più lunga venga collegata alla parte principale. |

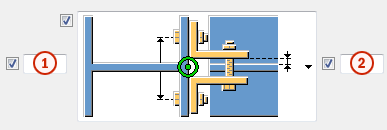

Passo bulloni e distanza saldatura
|
Opzione |
Descrizione |
|---|---|
|
1 |
Passo bulloni. |
|
2 |
Distanza saldatura. |
|
Opzione |
Descrizione |
|---|---|
|
|
Default Passo bulloni senza distanza saldatura AutoDefaults consente di modificare questa opzione. |
|
|
Passo bulloni senza distanza saldatura |
|
|
Passo bulloni con distanza saldatura |
|
|
Passo bulloni con distanza saldatura definibile |
Centro della linea del calibro bulloni
| Opzione | Descrizione |
|---|---|
|
|
Default Centro della linea del calibro bulloni dalla linea centrale della parte secondaria. AutoDefaults consente di modificare questa opzione. |
|
|
Centro della linea del calibro bulloni dalla linea centrale della parte secondaria. |
|
|
Centro della linea del calibro bulloni dal retro dell'anima della parte secondaria. È possibile utilizzare questa opzione quando la parte secondaria dispone di un profilo C o U. |
Scheda Irrigidimenti (Stiffeners)
Utilizzare la scheda Irrigidimenti per controllare dimensioni, orientamento, posizione e tipo di piatto di irrigidimento.
Dimensioni del piatto di irrigidimento
| Opzione | Descrizione |
|---|---|
|
Superiore NS |
Spessore, larghezza e altezza dell'irrigidimento superiore lato vicino. |
|
Superiore FS |
Spessore, larghezza e altezza dell'irrigidimento superiore lato lontano. |
|
Inferiore NS |
Spessore, larghezza e altezza dell'irrigidimento inferiore lato vicino. |
|
Inferiore FS |
Spessore, larghezza e altezza dell'irrigidimento inferiore lato lontano. |
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Pref. N. |
Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio. |
Il numero partenza della parte di default è definito nelle impostazioni Componenti nel . |
|
Materiale |
Tipo di materiale. |
Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel . |
|
Nome |
Nome mostrato nei disegni e nei report. |
|
|
Finitura |
Descrive il trattamento applicato alla superficie della parte. |
Orientamento degli irrigidimenti
|
Opzione |
Descrizione |
|---|---|
|
|
Default Gli irrigidimenti sono paralleli alla parte secondaria. AutoDefaults consente di modificare questa opzione. |
|
|
Gli irrigidimenti sono paralleli alla parte secondaria. |
|
|
Gli irrigidimenti sono perpendicolari alla parte principale. |
Creazione di irrigidimenti
|
Opzione |
Descrizione |
|---|---|
|
|
Default Vengono creati gli irrigidimenti. AutoDefaults consente di modificare questa opzione. |
|
|
Automatico Gli irrigidimenti sono creati quando necessario. |
|
|
Gli irrigidimenti non vengono creati. |
|
|
Vengono creati gli irrigidimenti. |
Sagoma Irrigidimenti
|
Opzione |
Descrizione |
|---|---|
|
|
Default Piatti di irrigidimento smussati delle linee AutoDefaults consente di modificare questa opzione. |
|
|
Automatico Piatti di irrigidimento smussati delle linee |
|
|
Piatti di irrigidimento quadrati Piatti di irrigidimento con una distanza per l'arrotondamento dell'anima della parte principale |
|
|
Piatti di irrigidimento smussati delle linee |
Gap irrigidimento
|
Opzione |
Descrizione |
|---|---|
|
|
Dimensione del gap tra le flange e l'irrigidimento. |

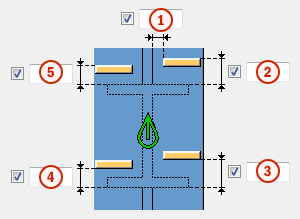

Posizioni degli irrigidimenti
|
Descrizione |
|
|---|---|
|
1 |
Dimensioni della distanza tra l'irrigidimento e il bordo dell'anima della trave. |
|
2 |
Dimensioni della distanza tra l'irrigidimento superiore lato vicino e il bordo della flangia della trave. |
|
3 |
Dimensioni della distanza tra l'irrigidimento inferiore lato vicino e il bordo della flangia della trave. |
|
4 |
Dimensioni della distanza tra l'irrigidimento inferiore lato lontano e il bordo della flangia della trave. |
|
5 |
Dimensioni della distanza tra l'irrigidimento superiore lato lontano e il bordo della flangia della trave. |
Dimensioni smusso
|
Descrizione |
Default |
|
|---|---|---|
|
1 |
Dimensione verticale dello smusso. |
Il raggio del profilo |
|
2 |
Dimensione orizzontale dello smusso. |
Il raggio del profilo |
Tipo di Smusso
|
Opzione |
Descrizione |
|---|---|
|
|
Impostazione di default. Smusso lineare AutoDefaults consente di modificare questa opzione. |
|
|
Nessuno smusso |
|
|
Smusso lineare |
|
|
Smusso ad arco convesso |
|
|
Smusso ad arco concavo |
Scheda Rinforzo
Utilizzare la scheda Rinforzo per controllare la creazione del piatto di rinforzo e degli smussi nelle flange della trave secondaria.
Piatti di rinforzo
| Opzione | Descrizione |
|---|---|
|
Piastra superiore |
Spessore, larghezza e altezza del piatto di rinforzo superiore. |
|
Piatto inferiore |
Spessore, larghezza e altezza del piatto di rinforzo inferiore. |
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Pref. N. |
Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio. |
Il numero partenza della parte di default è definito nelle impostazioni Componenti nel . |
|
Materiale |
Tipo di materiale. |
Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel . |
|
Nome |
Nome mostrato nei disegni e nei report. |
|
|
Finitura |
Descrive il trattamento applicato alla superficie della parte. |
Smussi dei piatti di rinforzo
|
Descrizione |
|
|---|---|
|
1 |
Larghezza dello smusso del piatto di rinforzo superiore. |
|
2 |
Altezza dello smusso del piatto di rinforzo superiore. |
|
3 |
Altezza dello smusso del piatto di rinforzo inferiore. |
|
4 |
Larghezza dello smusso del piatto di rinforzo inferiore. |
Creazione di piatti di rinforzo
|
Opzione |
Descrizione |
|---|---|
|
|
Default Se necessario, vengono creati piatti di rinforzo superiore e inferiore. L’AutoDefault può variare questa opzione. |
|
|
Automatico Se necessario, vengono creati piatti di rinforzo superiore e inferiore o entrambi. |
|
|
Vengono creati piatti di rinforzo superiore e inferiore. Per creare un piatto singolo, inserire 0 nel campo dello spessore (t) relativo al piatto non necessario (piatto superiore o inferiore). |
|
|
I piatti di rinforzo non vengono creati. |
Scheda Intaglio
Utilizzare la scheda Intaglio per creare automaticamente gli intagli per le travi secondarie e controllare le proprietà degli intagli. La scheda Intaglio include due sezioni: proprietà automatiche (sezione superiore) e proprietà manuali (sezione inferiore). Le proprietà di scantonatura automatiche e manuali funzionano indipendentemente l'una dall'altra.
Scantonatura automatica
Le opzioni di scantonatura automatica influiscono sulla flangia superiore e su quella inferiore.
Forma intaglio
La scantonatura automatica viene attivata quando si seleziona la forma dello scantonatura.
|
Opzione |
Descrizione |
|---|---|
|
|
Default Crea intagli sulla trave secondaria. AutoDefaults consente di modificare questa opzione. |
|
|
Crea intagli sulla trave secondaria. Gli intagli sono allineati all'anima della trave principale. |
|
|
Crea intagli sulla trave secondaria. I tagli sono allineati all'anima della trave secondaria. |
|
|
Crea intagli sulla trave secondaria. Il taglio verticale è allineato alla trave principale, mentre il taglio orizzontale è allineato alla trave secondaria. |
|
|
Disattiva la scantonatura automatica. |
Dimensioni dell'intaglio
|
Opzione |
Descrizione |
|---|---|
|
|
Default Le dimensioni della scantonatura sono misurate dal bordo della flangia della trave principale e da sotto la flangia superiore della trave principale. AutoDefaults consente di modificare questa opzione. |
|
|
Le dimensioni della scantonatura sono misurate dal bordo della flangia della trave principale e da sotto la flangia superiore della trave principale. |
|
|
Le dimensioni della scantonatura sono misurate dalla linea centrale della trave principale e da sotto la flangia superiore della trave principale. |
Inserire i valori orizzontale e verticale per i tagli.
Forma di taglio della flangia
|
Opzione |
Descrizione |
|---|---|
|
|
Default La flangia della trave secondaria viene tagliata parallelamente alla trave principale. AutoDefaults consente di modificare questa opzione. |
|
|
La flangia della trave secondaria viene tagliata parallelamente alla trave principale. |
|
|
La flangia della trave secondaria viene tagliata quadrata. |
Arrotondamento delle quote dell'intaglio
Utilizzare le opzioni di arrotondamento delle dimensioni della scantonatura per definire se le dimensioni della scantonatura sono arrotondate per eccesso. Anche se l'arrotondamento delle quote è attivo, le quote vengono arrotondate per eccesso solo se necessario.
|
Opzione |
Descrizione |
|---|---|
|
|
Default Le dimensioni della scantonatura non vengono arrotondate. AutoDefaults consente di modificare questa opzione. |
|
|
Le dimensioni della scantonatura non vengono arrotondate. |
|
|
Le quote della scantonatura vengono arrotondate. Inserire i valori di arrotondamento orizzontale e verticale. |
Le dimensioni sono arrotondate per eccesso al multiplo più vicino al valore inserito. Ad esempio, se la dimensione effettiva è 51 e si specifica un valore di arrotondamento per eccesso di 10, la dimensione viene arrotondata a 60.
Posizione dell'intaglio
|
Opzione |
Descrizione |
|---|---|
|
|
Default Crea il taglio sotto la flangia della trave principale. AutoDefaults consente di modificare questa opzione. |
|
|
Crea il taglio sotto la flangia della trave principale. |
|
|
Crea il taglio sopra la flangia della trave principale. |
Smusso dell'intaglio
|
Opzione |
Descrizione |
|---|---|
|
|
Default L'intaglio non viene smussato. AutoDefaults consente di modificare questa opzione. |
|
|
L'intaglio non viene smussato. |
|
|
Crea una scantonatura con uno smusso delle linee. |
|
|
La scantonatura viene smussata in base al raggio inserito. |
Inserire un raggio per lo smusso.
Scantonatura manuale
Utilizzare la scantonatura manuale quando una parte che non appartiene alla connessione entra in collisione con la trave secondaria. Quando si utilizza la scantonatura manuale, la connessione crea tagli utilizzando i valori inseriti nei campi della scheda Intaglio. È possibile utilizzare valori diversi per la flangia superiore e inferiore.
Lato dell'intaglio della flangia
Il lato della scantonatura della flangia definisce su quale lato della trave vengono create le scantonature.
|
Opzione |
Descrizione |
|---|---|
|
|
Default Crea intagli su entrambi i lati della flangia. AutoDefaults consente di modificare questa opzione. |
|
|
Automatico Crea intagli su entrambi i lati della flangia. |
|
|
Crea intagli su entrambi i lati della flangia. |
|
|
Crea intagli sul lato vicino della flangia. |
|
|
Crea intagli sul lato lontano della flangia. |
Forma dell'intaglio della flangia
La forma della scantonatura della flangia definisce la forma della scantonatura nella flangia della trave.
|
Opzione |
Descrizione |
|---|---|
|
|
Default L'intera flangia della trave secondaria viene tagliata di una lunghezza definita. AutoDefaults consente di modificare questa opzione. |
|
|
Automatico L'intera flangia della trave secondaria viene tagliata di una lunghezza definita. La profondità di default della scantonatura è il doppio dello spessore della flangia secondaria. Il taglio si estende per l'intera lunghezza della flangia secondaria. |
|
|
Crea smussi nelle flange. Se si inserisce una dimensione orizzontale, viene creato uno smusso di 45 gradi. |
|
|
Crea tagli nella flangia con i valori di default a meno che non si inseriscano i valori nei campi 1e 2. |
|
|
La flangia non viene tagliata. |
|
|
Crea tagli nella flangia in base al valore nel campo 1 per allinearlo all'anima. |
|
|
Crea tagli nella flangia in base ai valori inseriti nei campi 1 e 2. |
Profondità dell'intaglio della flangia
|
Opzione |
Descrizione |
|---|---|
|
|
Default Profondità delle scantonature della flangia. AutoDefaults consente di modificare questa opzione. |
|
|
Profondità delle scantonature della flangia. |
|
|
Profondità dell'intaglio della flangia con una dimensione che va dalla linea centrale dell'anima della trave secondaria al bordo dell'intaglio. |
Inserire il valore per la profondità taglio della flangia.
Dimensioni di taglio
|
Descrizione |
Default |
|
|---|---|---|
|
1 |
Dimensioni per i tagli orizzontali della flangia. |
10 mm |
|
2 |
Dimensioni per i tagli verticali della flangia. |
La distanza tra il bordo dell'intaglio e la flangia della trave è uguale all'arrotondamento dell'anima della parte principale. L'altezza dell'intaglio viene arrotondata per eccesso ai 5 mm più vicini. |
Scheda Bulloni
Utilizzare la scheda Bulloni per controllare bulloni e saldature che collegano l'angolare alla parte principale e alla parte secondaria.

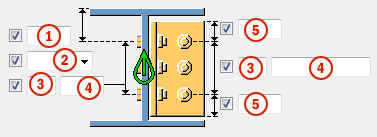

Quote del gruppo bulloni
|
Descrizione |
|
|---|---|
|
1 |
Dimensione della posizione verticale del gruppo bulloni. Quando la trave secondaria è inclinata, definire se la dimensione verticale viene misurata dal gruppo di bulloni fino al bordo della parte secondaria o fino al bordo della parte principale.
L'impostazione di default è la quota verticale misurata dal gruppo bulloni fino al bordo della parte secondaria (quota inclinata). Assicurarsi che l'opzione Taglio estremità trave nella scheda Immagine sia impostata su a squadra |
|
2 |
Seleziona la modalità di misura delle dimensioni per la posizione verticale del gruppo bulloni.
|
|
3 |
Numero di bulloni. |
|
4 |
Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori. |
|
5 |
Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte. |
Sfalsatura dei bulloni sull'angolare
|
Opzione |
Descrizione |
|---|---|
|
|
Default I bulloni non vengono sfalsati. AutoDefaults consente di modificare questa opzione. |
|
|
I bulloni non vengono sfalsati. I bulloni che collegano l'angolare alla parte secondaria si trovano sullo stesso livello orizzontale dei bulloni che collegano l'angolare alla parte principale. |
|
|
I bulloni sulla parte principale vengono sfalsati. I bulloni che collegano l'angolare alla parte principale vengono spostati verso il basso di metà del valore della spaziatura verticale. |
|
|
I bulloni sulla parte secondaria vengono sfalsati. I bulloni che collegano l'angolare alla parte secondaria vengono spostati verso il basso di metà del valore della spaziatura verticale. |
|
|
I bulloni sulla parte secondaria vengono sfalsati. I bulloni che collegano l'angolare alla parte secondaria inclinata sono paralleli alla parte secondaria. |

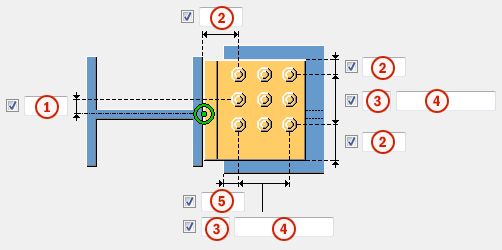

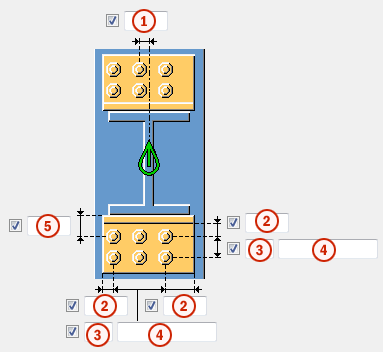

Quote del gruppo bulloni
|
Descrizione |
|
|---|---|
|
1 |
Definisce quali bulloni vengono eliminati dal gruppo bulloni. Immettere i numeri dei bulloni da eliminare e separare i numeri con uno spazio. I numeri dei bulloni sono disposti da sinistra a destra e dall'alto verso il basso. |
|
2 |
Numero di bulloni. |
|
3 |
Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori. |
|
4 |
Distanza dal bordo dei bulloni. |
|
5 |
Posizione in cui i bulloni devono essere fissati. |
Sfalsatura dei bulloni
|
Opzione |
Descrizione |
|---|---|
|
|
Default Non sfalsato AutoDefaults consente di modificare questa opzione. |
|
|
Non sfalsato |
|
|
Tipo sfalsato 1 |
|
|
Tipo sfalsato 2 |
|
|
Tipo sfalsato 3 |
|
|
Tipo sfalsato 4 |
Tipo di attacco
|
Opzione |
Descrizione |
|---|---|
|
|
Default Entrambe le parti sono imbullonate. AutoDefaults consente di modificare questa opzione. |
|
|
Automatico Quando la parte principale è un profilo tubolare, gli angolari sono saldati alla parte principale e bullonati alla parte secondaria. In caso contrario, gli angolari sono saldati a entrambe le parti. |
|
|
Entrambe le parti sono bullonate. |
|
|
La parte principale è saldata e la parte secondaria bullonata. |
|
|
La parte principale è bullonata e la parte secondaria è saldata. |
|
|
Entrambe le parti sono saldate. |
|
|
La parte principale non è imbullonata. |
|
|
La parte secondaria non è saldata. |
|
|
La parte secondaria non imbullonata. |
|
|
Entrambe le parti sono imbullonate e saldate. |
Numero di saldature dell'angolare
Definisce il numero di saldature che collegano l'angolare alla parte principale e/o secondaria.
|
Opzione |
Descrizione |
|---|---|
|
|
Default Nell'angolare vengono create tre saldature. AutoDefaults consente di modificare questa opzione. |
|
|
Nell'angolare vengono create tre saldature. |
|
|
Nell'angolare viene creata una saldatura. |
Proprietà di base dei bulloni
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Diametro |
Diametro dei bulloni. |
Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni. |
|
Standard |
Standard dei bulloni da utilizzare all'interno del componente. |
Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni. |
|
Tolleranza |
Distanza tra il bullone e il foro. |
|
|
Filetto nel mat. |
Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa. |
Sì |
|
Cantiere/Officina |
Posizione in cui i bulloni devono essere fissati. |
Cantiere |
Commento
È possibile definire un commento.
Lunghezza di taglio
Definisce la profondità alla quale Tekla Structures cerca le sezioni delle parti bullonate. È possibile determinare se il bullone passa attraverso una o due flange.
Fori asolati
È possibile definire fori asolati, sovradimensionati o maschiati.
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
1 |
Dimensione verticale del foro asolato. |
0, che restituisce un foro rotondo. |
|
2 |
Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati. |
0, che restituisce un foro rotondo. |
|
Tipo di Foro |
Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati. |
|
|
Asole ruotate |
Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati. |
|
|
Asola in |
Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione. |
Assemblaggio bullone
Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.
Per creare solo un foro, deselezionare tutte le caselle di controllo.
Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.
Aumento della lunghezza bullone
Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.
Direzione bullonatura
|
Opzione |
Descrizione |
|---|---|
|
|
Default Direzione bullonatura 1 AutoDefaults consente di modificare questa opzione. |
|
|
Direzione bullonatura 1 |
|
|
Direzione bullonatura 2 |
Scheda Rondelle piatto
Utilizzare la scheda Rondelle piatto per definire le proprietà della rondella piatto nelle parti principale e secondaria.
| Opzione | Descrizione |
|---|---|
|
Piatto rondella |
Spessore, larghezza e altezza del piatto rondella. |
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Pref. N. |
Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio. |
Il numero partenza della parte di default è definito nelle impostazioni Componenti nel . |
|
Materiale |
Tipo di materiale. |
Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel . |
|
Nome |
Nome mostrato nei disegni e nei report. |
|
|
Finitura |
Descrive il trattamento applicato alla superficie della parte. |
Piatto rondella
Definire i piatti rondella per i bulloni e selezionare il lato del piatto rondella.
| Opzione | Descrizione |
|---|---|
|
|
Default Nessun piatto rondella AutoDefaults consente di modificare questa opzione. |
|
|
Nessun piatto rondella |
|
|
Un piatto rondella |
|
|
Singoli piatti rondella quadrati per ciascun bullone |
|
|
Singoli piatti rondella rotondi per ciascun bullone |
| Opzione | Descrizione |
|---|---|
|
|
Scegliere se la rondella piatto viene creata per un angolare o per entrambi gli angolari. |
|
|
Scegliere se le rondelle piatto vengono posizionate in modo simmetrico o asimmetrico. |
Scheda Taglio trave
Utilizzare la scheda Taglio trave per controllare le barre posteriori saldate, i fori di accesso saldatura, le preparazioni dell'estremità della trave e i tagli della flangia.
Barra supp. saldatura
| Opzione | Descrizione |
|---|---|
|
Barra post.saldata |
Spessore e larghezza della barra posteriore saldata. |
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Pref. N. |
Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio. |
Il numero partenza della parte di default è definito nelle impostazioni Componenti nel . |
|
Materiale |
Tipo di materiale. |
Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel . |
|
Nome |
Nome mostrato nei disegni e nei report. |
|
|
Finitura |
Descrive il trattamento applicato alla superficie della parte. |

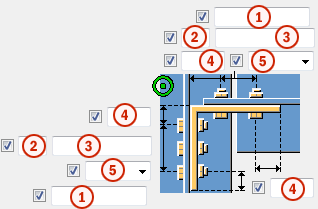

Dimensioni dei fori di accesso saldatura
|
Descrizione |
|
|---|---|
|
1 |
Distanza tra la flangia superiore della parte secondaria e la parte principale. |
|
2 |
Dimensioni verticali dei fori di accesso saldatura superiore e inferiore. |
|
3 |
Dimensioni orizzontali dei fori di accesso saldatura superiore e inferiore. |
|
4 |
Distanza tra l'anima della parte secondaria e la parte principale. Tekla Structures aggiunge il valore immesso qui alla distanza specificata nella scheda Immagine. |
|
5 |
Distanza tra la flangia inferiore della parte secondaria e la parte principale. Tekla Structures aggiunge il valore immesso qui alla distanza specificata nella scheda Immagine. |
Fori di accesso saldatura
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
|
Default Foro di accesso saldatura rotondo AutoDefaults consente di modificare questa opzione. |
|
|
|
Foro di accesso saldatura rotondo |
|
|
|
Foro di accesso saldatura quadrato |
|
|
|
Foro di accesso saldatura diagonale |
|
|
|
Foro di accesso saldatura rotondo con un raggio definibile in |
|
|
|
Foro di accesso saldatura a forma di cono esteso con un raggio e dimensioni definibili in |
|
|
|
Foro di accesso a forma di cono con raggi definibili in La lettera maiuscola R definisce il raggio maggiore (altezza). La lettera minuscola r definisce il raggio minore. |
R = 35 r = 10 |
e
Preparazione estremità trave
|
Opzione |
Descrizione |
|---|---|
|
|
Default Vengono preparate le flange superiore e inferiore. AutoDefaults consente di modificare questa opzione. |
|
|
Automatico Vengono preparate le flange superiore e inferiore. |
|
|
L'estremità della trave non viene preparata. |
|
|
Vengono preparate le flange superiore e inferiore. |
|
|
Viene preparata la flangia superiore. |
|
|
Viene preparata la flangia inferiore. |
Taglio flangia
|
Opzione per la flangia superiore |
Opzione per la flangia inferiore |
Descrizione |
|---|---|---|
|
|
|
Default La flangia non viene tagliata. AutoDefaults consente di modificare questa opzione. |
|
|
|
La flangia non viene tagliata. |
|
|
|
La flangia viene tagliata. |
Barre posteriori saldate
|
Opzione per la barra posteriore superiore |
Opzione per la barra di appoggio inferiore |
Descrizione |
|---|---|---|
|
|
|
Default Le barre di appoggio vengono create all'interno delle flange. AutoDefaults consente di modificare questa opzione. |
|
|
|
Non viene creata alcuna barra di appoggio. |
|
|
|
Le barre di appoggio vengono create all'interno delle flange. |
|
|
|
Le barre di appoggio vengono create all'esterno delle flange. |
Lunghezza delle barre posteriori saldate
Immettere la lunghezza della barra posteriore saldata nella casella sotto le opzioni.
|
Opzione |
Descrizione |
|---|---|
|
|
Default Lunghezza assoluta della barra posteriore AutoDefaults consente di modificare questa opzione. |
|
|
Lunghezza assoluta della barra posteriore |
|
|
Estensione oltre il bordo della flangia |
Posizione delle barre posteriori saldate
|
Opzione |
Descrizione |
|---|---|
|
|
Immettere un valore positivo o negativo per spostare l'estremità anteriore della barra posteriore in relazione all'estremità della flangia. |
Tipo assemblaggio
Definisce la posizione in cui vengono eseguite le saldature delle barre posteriori saldate. Quando si seleziona l'opzione Officina, Tekla Structures include le barre di supporto nell'assemblaggio.
Scheda Box Angolare
Utilizzare la scheda Box Angolare per aggiungere un angolare di montaggio.
Angolare di montaggio
Lo scopo degli angolari di montaggio è trasportare i carichi dalla parte secondaria. Gli angolari di montaggio possono essere posizionati sulla flangia superiore, su quella inferiore o su entrambe le flange della parte secondaria. Gli angolari di montaggio possono essere irrigiditi e imbullonati o saldati alla parte principale e a quella secondaria.
| Opzione | Descrizione |
|---|---|
|
Irrigidimenti |
Spessore, larghezza e altezza degli irrigidimenti. |
|
Angolo superiore, Angolo inferiore |
Seleziona il profilo dell'angolare di montaggio selezionandolo dal catalogo profili. |
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Pref. N. |
Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio. |
Il numero partenza della parte di default è definito nelle impostazioni Componenti nel . |
|
Materiale |
Tipo di materiale. |
Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel . |
|
Nome |
Nome mostrato nei disegni e nei report. |
|
|
Finitura |
Descrive il trattamento applicato alla superficie della parte. |
Posizione dell'angolare di montaggio
|
Opzione |
Descrizione |
|---|---|
|
|
Default Non viene creato alcun angolare di montaggio. AutoDefaults consente di modificare questa opzione. |
|
|
Non viene creato alcun angolare di montaggio. |
|
|
Un angolare di montaggio viene creato sopra la flangia. |
|
|
Un angolare di montaggio viene creato sotto la flangia. |
|
|
Gli angolari di montaggio sono creati su entrambi i lati della flangia. |
Collegamento dell'angolare di montaggio
L'angolare di montaggio è posizionato sul lato superiore o inferiore della parte secondaria.
|
Opzione per l'angolare di montaggio superiore |
Opzione per l'angolare di montaggio inferiore |
Descrizione |
|---|---|---|
|
|
|
Default Bullonato L'angolare di montaggio è bullonato alla parte principale e alla parte secondaria. AutoDefaults consente di modificare questa opzione. |
|
|
|
Bullonato L'angolare di montaggio è bullonato alla parte principale e alla parte secondaria. |
|
|
|
Saldato-bullonato L'angolare di montaggio è saldato alla parte principale e bullonato alla parte secondaria. |
|
|
|
Bullonato-saldato L'angolare di montaggio è bullonato alla parte principale e saldato alla parte secondaria. |
|
|
|
Saldato L'angolare di montaggio è saldato alla parte principale e alla parte secondaria. |
Tipo d'Irrigidimento
|
Opzione |
Descrizione |
|---|---|
|
|
Default Piatto di irrigidimento rettangolare AutoDefaults consente di modificare questa opzione. |
|
|
Piatto di irrigidimento rettangolare |
|
|
Piatto di irrigidimento triangolare |
|
|
La linea che connette le estremità delle ali dell'angolare di montaggio definisce la forma del piatto di irrigidimento. |
Quota offset irrigidimento
Definisce l'offset dei tagli inclinati per gli irrigidimenti triangolari.
| Descrizione | |
|---|---|
|
1 |
Quota offset orizzontale |
|
2 |
Quota offset verticale |
Rotazione dell'angolare di montaggio
|
Opzione |
Descrizione |
|---|---|
|
|
Default L'angolare di montaggio non viene ruotato. AutoDefaults consente di modificare questa opzione. |
|
|
L'angolare di montaggio non viene ruotato. |
|
|
L'angolare di montaggio viene ruotato orizzontalmente di 90 gradi. Per inserire un irrigidimento nell’angolare di montaggio ruotato, selezionare l'opzione Irrigidimenti intermedi nella lista Posizione dell’irrigidimento intermedio. |
Orientamento dell'angolare di montaggio
|
Opzione |
Descrizione |
|---|---|
|
|
Default L'ala più lunga dell'angolare di montaggio è connessa alla parte secondaria. AutoDefaults consente di modificare questa opzione. |
|
|
L'ala più lunga dell'angolare di montaggio è connessa alla parte secondaria. |
|
|
L'ala più lunga dell'angolare di montaggio è collegata alla parte principale. |
|
|
Automatico L'ala più lunga dell'angolare di montaggio è connessa alla parte in cui i bulloni fuoriescono dallo spigolo dell'angolare di montaggio. |
Posizione dell'irrigidimento laterale
|
Opzione |
Descrizione |
|---|---|
|
|
Default Gli irrigidimenti laterali non vengono creati. AutoDefaults consente di modificare questa opzione. |
|
|
Gli irrigidimenti laterali non vengono creati. |
|
|
Vengono creati gli irrigidimenti lato vicino. |
|
|
Vengono creati gli irrigidimenti lato lontano. |
|
|
Vengono creati gli irrigidimenti laterali lato vicino e lontano. |
Posizione dell'irrigidimento centrale
|
Opzione |
Descrizione |
|---|---|
|
|
Default In base ai bulloni AutoDefaults consente di modificare questa opzione. |
|
|
Non viene creato alcun piatto di irrigidimento centrale. |
|
|
Irrigidimenti centrali Il piatto di irrigidimento è posizionato al centro dell'angolare di montaggio. Immettere il numero di irrigidimenti intermedi nella casella Numero di irrigidimenti intermedi. Più irrigidimenti vengono centrati e posizionati equidistanti. |
|
|
In base ai bulloni Il piatto di irrigidimento è posizionato al centro del passo bulloni. Per impostazione predefinita, viene creato un irrigidimento ogni due bulloni. Immettere il numero di irrigidimenti intermedi nella casella sottostante. |
Offset angolare di montaggio
|
Descrizione |
|
|---|---|
|
1 |
Offset orizzontale dell'angolare di montaggio dalla linea centrale della parte principale. |
Distanza
|
Descrizione |
|
|---|---|
|
1 |
Distanza superiore e inferiore tra l'angolare di montaggio e la parte secondaria. |
Dimensioni smusso
|
Descrizione |
|
|---|---|
|
1 |
Dimensione verticale dello smusso. |
|
2 |
Dimensione orizzontale dello smusso. |
Tipo di Smusso
|
Opzione |
Descrizione |
|---|---|
|
|
Default nessuno smusso AutoDefaults consente di modificare questa opzione. |
|
|
nessuno smusso |
|
|
Smusso lineare |
|
|
Smusso ad arco convesso |
|
|
Smusso ad arco concavo |
Scheda BoxPBolts
Utilizzare la scheda BoxPBolts per controllare le proprietà dei bulloni che collegano l'angolare di montaggio alla parte principale.
Quote del gruppo bulloni
|
Descrizione |
|
|---|---|
|
1 |
Dimensione della posizione orizzontale del gruppo bulloni. La dimensione è definita dalla linea media della trave secondaria. |
|
2 |
Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte. |
|
3 |
Numero di bulloni. |
|
4 |
Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori. |
|
5 |
Dimensione della posizione verticale del gruppo bulloni. La dimensione è definita dalla parte inferiore della trave secondaria. |
Superiore
Superiore è relativo al gruppo bulloni che connette l'angolare di montaggio superiore alla parte principale.
Inferiore
Inferiore è relativo al gruppo bulloni che connette l'angolare di montaggio inferiore alla parte principale.
Proprietà di base dei bulloni
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Diametro |
Diametro dei bulloni. |
Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni. |
|
Standard |
Standard dei bulloni da utilizzare all'interno del componente. |
Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni. |
|
Tolleranza |
Distanza tra il bullone e il foro. |
|
|
Filetto nel mat. |
Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa. |
Sì |
|
Cantiere/Officina |
Posizione in cui i bulloni devono essere fissati. |
Cantiere |
Fori asolati
È possibile definire fori asolati, sovradimensionati o maschiati.
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
1 |
Dimensione verticale del foro asolato. |
0, che restituisce un foro rotondo. |
|
2 |
Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati. |
0, che restituisce un foro rotondo. |
|
Tipo di Foro |
Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati. |
|
|
Asole ruotate |
Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati. |
|
|
Asola in |
Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione. |
Aumento della lunghezza bullone
Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.
Commento
È possibile definire un commento.
Scheda BoxSBolts
Utilizzare la scheda BoxSBolts per controllare le proprietà dei bulloni che collegano l'angolare di montaggio alla parte secondaria.
Quote del gruppo bulloni
|
Descrizione |
|
|---|---|
|
1 |
Dimensione della posizione verticale del gruppo bulloni. La dimensione è definita dalla linea media della trave secondaria. |
|
2 |
Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte. |
|
3 |
Numero di bulloni. |
|
4 |
Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori. |
|
5 |
Dimensione della posizione orizzontale del gruppo bulloni. La dimensione è definita dalla parte inferiore della trave secondaria. |
Superiore
Superiore è relativo al gruppo bulloni che connette l'angolare di montaggio superiore alla parte secondaria.
Inferiore
Inferiore è relativo al gruppo bulloni che connette l'angolare di montaggio inferiore alla parte secondaria.
Proprietà di base dei bulloni
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Diametro |
Diametro dei bulloni. |
Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni. |
|
Standard |
Standard dei bulloni da utilizzare all'interno del componente. |
Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni. |
|
Tolleranza |
Distanza tra il bullone e il foro. |
|
|
Filetto nel mat. |
Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa. |
Sì |
|
Cantiere/Officina |
Posizione in cui i bulloni devono essere fissati. |
Cantiere |
Fori asolati
È possibile definire fori asolati, sovradimensionati o maschiati.
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
1 |
Dimensione verticale del foro asolato. |
0, che restituisce un foro rotondo. |
|
2 |
Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati. |
0, che restituisce un foro rotondo. |
|
Tipo di Foro |
Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati. |
|
|
Asole ruotate |
Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati. |
|
|
Asola in |
Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione. |
Aumento della lunghezza bullone
Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.
Commento
È possibile definire un commento.
Scheda Generale
Per ulteriori informazioni, cliccare sul collegamento di seguito:
Scheda Tipo di Progetto
Per ulteriori informazioni, cliccare sul collegamento di seguito:
Scheda Analisi
Per ulteriori informazioni, cliccare sul collegamento di seguito:
Saldature
Per ulteriori informazioni, cliccare sul collegamento di seguito:
