Giunto saldato colonna cantiere (137)

Giunto saldato colonna cantiere (137) crea un giunto saldato di cantiere con piatti piastra, piatti giuntati, piatti diaframma interni, piatti backing e piatti di supporto.

Oggetti creati

Piatti piastra
Piatti di giunzione
Piatti diaframma interni
Piatti di supporto
Piastre di supporto
Bulloni
Saldature

Utilizzare per


Situazione	Descrizione
	Giunto saldato cantiere sulle colonne

Ordine di selezione

Selezionare la parte principale (colonna).
Selezionare la parte secondaria (colonna).

La connessione viene creata automaticamente quando viene selezionata la parte secondaria.

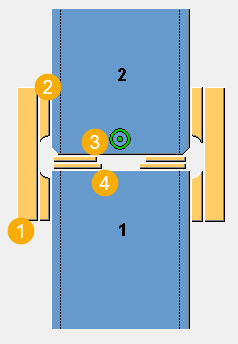

Identificazione delle parti


	Descrizione
1	Piatto di giunzione
2	Piatto piastra
3	Piatto backing superiore
4	Piatto di supporto inferiore

Scheda Immagine

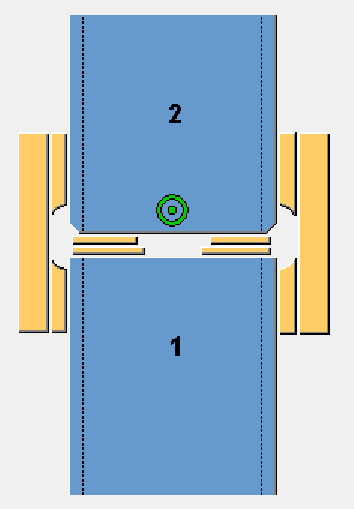

Nella scheda Immagine viene mostrato come il giunto saldato colonna cantiere connette due colonne.

Scheda Piastre

Utilizzare la scheda Piastre per definire le proprietà dei piatti piastra e di giunzione, nonché la posizione e la tolleranza tra i piatti piastra e i piatti di giunzione.

Parti


Opzione	Descrizione
Piatto piastra	Spessore della piastra fazzoletto
Piatti di giunzione	Spessore, larghezza e altezza dei piatti di giunzione


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

Pezzi sciolti


Opzioni	Descrizione
Nessuno	Le parti sciolte non fanno parte dell'assemblaggio della parte principale o secondaria.
Secondario	Le parti sciolte fanno parte dell'assemblaggio della parte secondaria.
Primary	Le parti sciolte fanno parte dell'assemblaggio della parte principale.

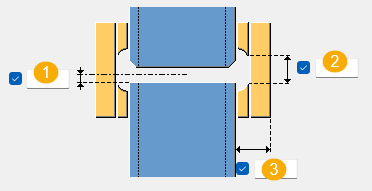

Dimensions


	Descrizione
1	Distanza dalla parte superiore della colonna inferiore al punto centrale della distanza nei piatti piastra
2	Tolleranza tra i piatti piastra superiore e inferiore
3	Larghezza piatto piastra

Sagoma smusso

Scegliere se creare uno smusso e definire le dimensioni dello smusso.


Opzione	Descrizione
	Default nessuno smusso AutoDefaults consente di modificare questa opzione.
	nessuno smusso
	Smusso arco

Orientamento giunzione


Opzione	Descrizione
	Selezionare l'orientamento dei piatti di giunzione.

Distanza del piatto di giunzione


	Descrizione
1	Distanza centro-centro tra piatti di giunzione paralleli

Scheda Diaframma

Utilizzare la scheda Diaframma per definire le proprietà e la posizione dei piatti del diaframma interno nelle colonne superiore e inferiore. È inoltre possibile impostare la distanza tra il piatto del diaframma e l'interno di una colonna cava e individuare e dimensionare i fori attraverso il piatto del diaframma.

Parti


Opzione	Descrizione
Diaframma Sup.	Spessore del piatto diaframma superiore
Diaframma Inf.	Spessore del piatto diaframma inferiore


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

Posizione del diaframma


	Descrizione
1	Posizione del piatto del diaframma superiore
2	Posizione della piastra del diaframma inferiore
3	Centro Il punto medio del piatto diaframma è posizionato in corrispondenza della quota di posizione. Inferiore La parte inferiore della piastra del diaframma è posizionata in corrispondenza della quota di posizione. Up La parte superiore del piatto diaframma è posizionata in corrispondenza della quota di posizione.

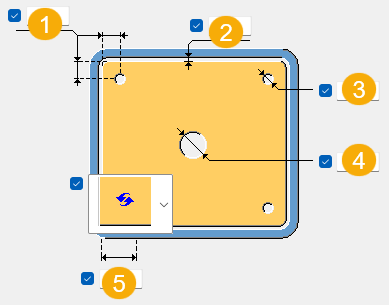

Dimensions


	Descrizione
1	Distanza dal bordo del foro d'angolo
2	Distanza del diaframma dalla colonna
3	Diametro foro spigolo
4	Diametro foro centrale
5	Dimensione dello smusso

Tipo di Smusso


Opzioni	Descrizione
	Default nessuno smusso AutoDefaults consente di modificare questa opzione.
	nessuno smusso
	Smusso lineare
	Smusso convesso
	Smusso concavo

Scheda Colonne

Utilizzare la scheda Colonne per definire le proprietà dei piatti backing e di supporto per le saldature sul campo. Inoltre, è possibile definire le quote di tolleranza per colonne, piatti backing e di supporto.

Parti


Opzione	Descrizione
Piatto backing superiore	Spessore e larghezza del piatto backing.
Piatto di supporto inferiore	Spessore e larghezza del piatto di supporto


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

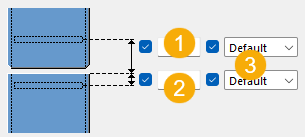

Dimensioni di tolleranza


	Descrizione
1	Spazio tra le colonne
2	Tolleranza tra i piatti backing
3	Tolleranza tra i piatti di supporto

Quote raggio angolo


	Descrizione
1	Raggio di piegatura angolare per i piatti posteriori superiori
2	Raggio di curvatura dell'angolo per i piatti di supporto inferiori

Scheda Bulloni

Utilizzare la scheda Bulloni per definire le proprietà dei bulloni e le dimensioni del gruppo bulloni.

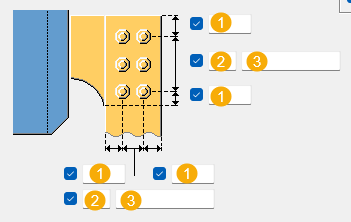

Quote del gruppo bulloni


	Descrizione
1	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
2	Numero di bulloni.
3	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.

Scheda Generale

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Generale

Scheda Progetto

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Progetto

Scheda Analisi

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Analisi

Saldature

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Crea saldature
