Colonna rastremata (136)
Colonna rastremata (136) crea un piatto di transizione tra colonne di dimensioni diverse. I piatti di transizione possono essere rastremato o diritti.
Oggetti creati
-
Piatti diaframma (a penetrazione e interni)
-
Piatti di transizione
Utilizzare per
| Situazione | Descrizione |
|---|---|
|
|

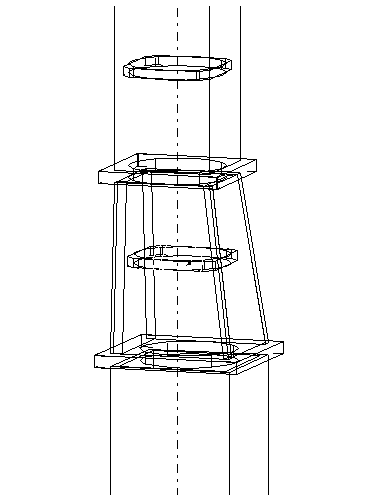

Vengono creati piatti diaframma a penetrazione e interni e una sezione rastremata. |
Ordine di selezione
-
Selezionare la parte principale (parte inferiore).
-
Selezionare la parte secondaria (parte superiore).
La connessione viene creata automaticamente quando viene selezionata la parte secondaria.
Identificazione delle parti
| Descrizione | |
|---|---|
|
1 |
Diaframma Penetrazione |
|
2 |
Diaframma interno |
|
3 |
Piatto di transizione (rastremato) |
|
4 |
Piatto di transizione (diritto) |
Scheda Immagine

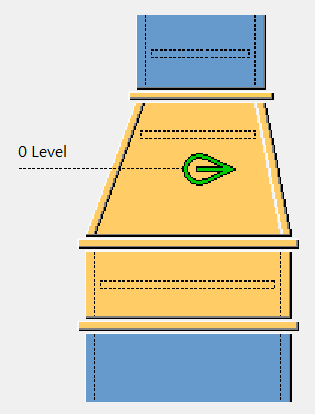

Nella scheda Immagine illustra l'altezza a cui sono relative tutte le parti create dalla connessione.
Scheda Parametri
Utilizzare la scheda Parametri per definire il tipo di colonne di transizione utilizzate nella connessione. Le sezioni corte delle colonne possono essere create da tubi laminati o costituite da piatti.
Parti
| Opzione | Descrizione |
|---|---|
|
Diaframma Penetrazione, Diaframma interno |
Definisce lo spessore nella scheda Diaframma. |
|
Sezione rastremata |
Spessore della sezione. |
|
Sezione composta |
Spessore della sezione. |
|
Col.laminata sup. |
Seleziona il profilo dal catalogo profili. |
|
Col.laminata inf. |
Seleziona il profilo dal catalogo profili. |
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Pref. N. |
Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio. |
Il numero partenza della parte di default è definito nelle impostazioni Componenti nel . |
|
Materiale |
Tipo di materiale. |
Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel . |
|
Nome |
Nome mostrato nei disegni e nei report. |
|
|
Finitura |
Descrive il trattamento applicato alla superficie della parte. |
Posizione sezione rastremata
| Opzione | Descrizione |
|---|---|
|
|
Default La sezione rastremata si trova nella posizione superiore. AutoDefaults consente di modificare questa opzione. |
|
|
La sezione rastremata non viene creata. |
|
|
La sezione rastremata si trova nella posizione superiore. |
|
|
La sezione rastremata si trova nella posizione inferiore. |
Tipo di colonna corta dritta
| Opzione | Descrizione |
|---|---|
|
|
Default La colonna corta diritta viene creata utilizzando il profilo laminato definita. AutoDefaults consente di modificare questa opzione. |
|
|
La colonna corta diritta viene creata utilizzando il profilo laminato definita. |
|
|
La colonna corta diritta viene creata utilizzando il piatto composto definito. |
Taglio solido saldatura
Il taglio solido saldatura crea tagli smussati per le saldature con scanalature nei bordi del piatto composto e della colonna rastremata.
| Opzione | Descrizione |
|---|---|
|
|
Default I tagli dei bordi smussati non vengono creati. AutoDefaults consente di modificare questa opzione. |
|
|
Vengono creati i tagli dei bordi smussati. |
|
|
I tagli dei bordi smussati non vengono creati. |
Scheda Diaframma
Utilizzare la scheda Diaframma per impostare il numero, la posizione e il tipo dei piatti diaframma creati nella connessione.
| Opzione | Descrizione | Default |
|---|---|---|
|
t |
Spessore del piatto diaframma. |
Nessun valore di default Immettere uno spessore del piatto per creare il piatto diaframma. |
|
Livello |
Distanza relativa dal livello altezza mostrato nella scheda Immagine. |
Immettere una dimensione più o meno per individuare il diaframma desiderato. |
| Profondità |
Posizione del diaframma in relazione al valore immesso nella casella Livello. |
|
| Offset |
Offset del piatto diaframma dal valore immesso nella casella Livello. |
0" |
| Diaframma |
Tipo di diaframma. |
|
| Taglio Inclinato |
Posizione del taglio inclinato sul piatto diaframma. |
Diaframma Penetrazione
Utilizzare la scheda Diaframma Penetrazione per controllare le dimensioni e la forma del piatto diaframma. È inoltre possibile aggiungere fori al piatto e impostare la distanza della radice dal diaframma alla colonna.
Distanza di saldatura
| Descrizione | Default | |
|---|---|---|
|
1 |
Distanza di saldatura alla colonna superiore. Distanza dalla colonna al piatto diaframma. |
0" |
|
2 |
Distanza di saldatura alla colonna torre. Distanza dalla colonna al piatto diaframma. |
0" |

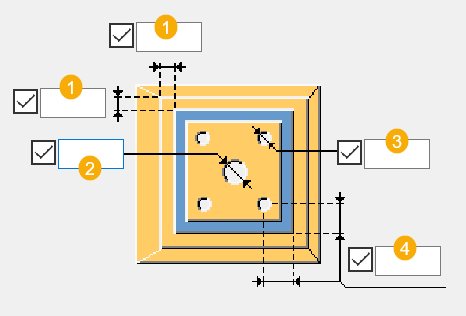

Dimensioni
| Descrizione | Default | |
|---|---|---|
|
1 |
Distanza dal bordo del piatto diaframma all'esterno della superficie della colonna. |
1" |
|
2 |
Diametro del foro centrale nel piatto diaframma. |
13/16" |
|
3 |
Diametro dei fori di spigolo creati in ciascun angolo del piatto diaframma. Per creare fori di spigolo, è necessario immettere un valore. |
|
|
4 |
Posizione dei fori di spigolo in relazione alla superficie della colonna. |
1"3/16 |
Tipo di Smusso
| Opzione | Descrizione |
|---|---|
|
|
Default Nessuno smusso AutoDefaults consente di modificare questa opzione. |
|
|
Nessuno smusso |
|
|
Smusso lineare |
|
|
Smusso ad arco convesso |
|
|
Smusso ad arco concavo |
Dimensioni smusso
| Descrizione | |
|---|---|
|
1 |
Dimensione verticale smusso. |
|
2 |
Dimensione orizzontale smusso. |
Diaframma interno
Utilizzare la scheda Diaframma interno per controllare le dimensioni del piatto diaframma. È inoltre possibile aggiungere fori al piatto e smussare gli spigoli.

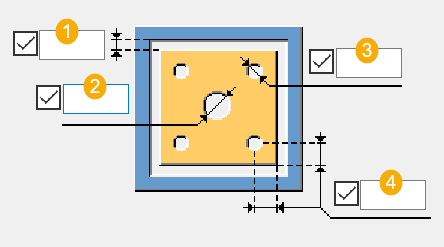

Dimensioni
| Descrizione | Default | |
|---|---|---|
|
1 |
Distanza saldatura Distanza dalla superficie interna della colonna al piatto diaframma. |
|
|
2 |
Diametro del foro centrale nel piatto diaframma. |
13/16" |
|
3 |
Diametro dei fori di spigolo creati in ciascun angolo del piatto diaframma. Per creare fori di spigolo, è necessario immettere un valore. |
|
|
4 |
Posizione dei fori di spigolo in relazione al bordo del piatto diaframma interno. |
1"3/16 |
Tipo di Smusso
| Opzione | Descrizione |
|---|---|
|
|
Default Nessuno smusso AutoDefaults consente di modificare questa opzione. |
|
|
Nessuno smusso |
|
|
Smusso lineare |
|
|
Smusso ad arco convesso |
|
|
Smusso ad arco concavo |
Dimensioni smusso
| Descrizione | |
|---|---|
|
1 |
Dimensione verticale smusso. |
|
2 |
Dimensione orizzontale smusso. |
Scheda Generale
Per ulteriori informazioni, cliccare sul collegamento di seguito:
Scheda Progetto
Per ulteriori informazioni, cliccare sul collegamento di seguito:
Scheda Analisi
Per ulteriori informazioni, cliccare sul collegamento di seguito:
Saldature
Per ulteriori informazioni, cliccare sul collegamento di seguito:
