Stub (133)

Tronchetto (133) è comunemente usato nelle costruzioni a più piani. La connessione crea un tronchetto placcato che viene saldato a un'anima della colonna e imbullonato a una trave del piano con piatti di giunzione. Il tronchetto è sagomato per adattarsi alla colonna come piatto rastremato.

Oggetti creati

Piatti d'anima
Piatti di flangia
Barre posteriori saldate
Bulloni
Saldature

Utilizzare per


Situazione	Descrizione
	Tronchetto placcato saldato a un'anima della colonna e imbullonato a una trave del pavimento con piatti di giunzione.

Ordine di selezione

Selezionare la parte principale (colonna).
Selezionare la parte secondaria (trave di piano).

La connessione viene creata automaticamente quando viene selezionata la parte secondaria.

Identificazione delle parti


	Descrizione
1	Giunto
2	Piatto di flangia superiore e inferiore
3	Piatto d'anima

Scheda Immagine

Utilizzare la scheda Immagine per definire le dimensioni di connessione.

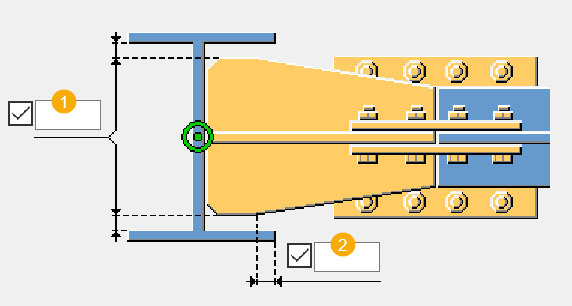

Dimensioni


	Descrizione	Default
1	Tolleranza tra la flangia della colonna e i piatti superiore e inferiore dello stub.
2	Punto iniziale per lo smusso	`2.0 mm`

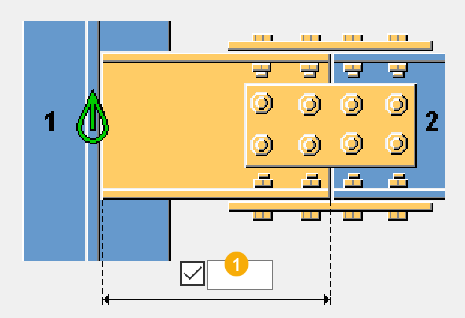

	Descrizione	Default
1	Lunghezza tronchetto	`1000 mm`

Scheda Parti

Utilizzare la scheda Parti per definire le proprietà delle parti.

Parti


Opzione	Descrizione
Flangia superiore	Spessore della flangia superiore del tronchetto.
Flangia inferiore	Spessore della flangia inferiore del tronchetto.
Web	Spessore dell'anima del tronchetto.
Piatti d'anima	Spessore, larghezza e altezza dei piatti d'anima.
Piatti di flangia	Spessore, larghezza e altezza dei piatti di flangia.
P.sup.int flangia	Spessore, larghezza e altezza dei piatti superiori della flangia interna.
P.inf.int flangia	Spessore, larghezza e altezza dei piatti di flangia interna inferiore.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

Scheda Taglio mensola

Utilizzare la scheda Taglio mensola per definire le barre supporto saldatura, i fori di accesso saldatura, le preparazioni dell'estremità della trave e i tagli della flangia.

Parti


Opzione	Descrizione
Barra supporto	Spessore e larghezza della barra posteriore.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Finitura	Descrive il trattamento applicato alla superficie della parte.

Dimensioni dei fori di accesso saldatura


	Descrizione
1	Distanza tra la flangia superiore della parte secondaria e la parte principale.
2	Dimensioni verticali dei fori di accesso saldatura superiore e inferiore.
3	Dimensioni orizzontali dei fori di accesso saldatura superiore e inferiore.
4	Distanza tra l'anima della parte secondaria e la parte principale. Tekla Structures aggiunge il valore immesso qui alla distanza specificata nella scheda Immagine.
5	Distanza tra la flangia inferiore della parte secondaria e la parte principale. Tekla Structures aggiunge il valore immesso qui alla distanza specificata nella scheda Immagine.

Fori di accesso saldatura


Opzione	Descrizione	Default
	Default Foro di accesso saldatura rotondo AutoDefaults consente di modificare questa opzione.
	Foro di accesso saldatura rotondo
	Foro di accesso saldatura quadrato
	Foro di accesso saldatura diagonale
	Foro di accesso saldatura rotondo con un raggio definibile in
	Foro di accesso saldatura a forma di cono esteso con un raggio e dimensioni definibili in e
	Foro di accesso a forma di cono con raggi definibili in e La lettera maiuscola R definisce il raggio maggiore (altezza). La lettera minuscola r definisce il raggio minore.	`R = 35` `r = 10`

Preparazione estremità trave


Opzione	Descrizione
	Default Vengono preparate le flange superiore e inferiore. AutoDefaults consente di modificare questa opzione.
	Automatico Vengono preparate le flange superiore e inferiore.
	L'estremità della trave non viene preparata.
	Vengono preparate le flange superiore e inferiore.

Taglio flangia


Opzione per la flangia superiore	Opzione per la flangia inferiore	Descrizione
		Default La flangia non viene tagliata. AutoDefaults consente di modificare questa opzione.
		La flangia non viene tagliata.
		La flangia viene tagliata.

Barre posteriori saldate


Opzione	Opzione	Descrizione
		Default Non viene creata alcuna barra di appoggio. AutoDefaults consente di modificare questa opzione.
		Non viene creata alcuna barra di appoggio.
		Le barre di appoggio vengono create all'interno delle flange.
		Le barre di appoggio vengono create all'esterno delle flange.

Lunghezza delle barre posteriori saldate

Immettere la lunghezza della barra posteriore saldata nella casella sotto le opzioni.


Opzione	Descrizione
	Default Lunghezza assoluta della barra posteriore AutoDefaults consente di modificare questa opzione.
	Lunghezza assoluta della barra posteriore
	Estensione oltre il bordo della flangia

Posizione delle barre posteriori saldate


Opzione	Descrizione
	Immettere un valore positivo o negativo per spostare l'estremità anteriore della barra posteriore in relazione all'estremità della flangia.

Scheda Giunto

Utilizzare la scheda Giunto per definire le tolleranze tra le parti e le parti di connessione e i valori per le proprietà condivise con due o più parti di connessione.

Giunto


Opzione	Descrizione
Default	Tronchetto (133) viene utilizzato per creare il giunto. Definire le proprietà dei piatti d'anima, dei piatti di flangia e dei piatti interni superiore e inferiore nella scheda Parti , le proprietà dei giunti nella scheda Giunto e le proprietà bulloni nelle schede Bulloni d'anima e Bulloni di flangia.
Giunto di connessione U.S. (77)	Il componente Giunto di connessione U.S. (77) viene utilizzato per creare il giunto. Selezionare le impostazioni da utilizzare per il componente nella lista Giunto di connessione U.S. (77). Se si seleziona Specificato, immettere il nome del file di attributi da utilizzare nella casella Parametro .

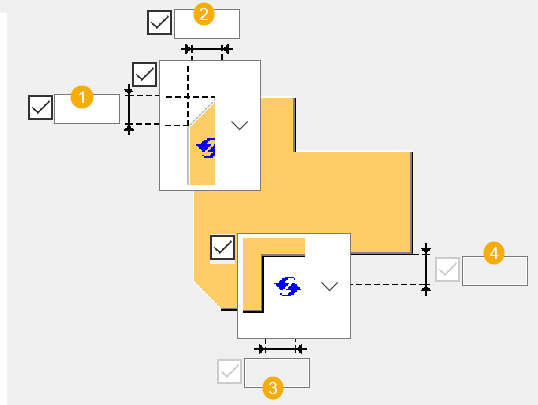

Dimensioni smusso


	Descrizione
1	Dimensione verticale smusso.
2	Dimensione orizzontale smusso.
3	Quota dell'angolo orizzontale per la mensola a T.
4	Quota dell'angolo verticale per la mensola a T.

Tipo di Smusso


Opzione	Descrizione
	Default Smusso lineare AutoDefaults consente di modificare questa opzione.
	Nessuno smusso
	Smusso lineare
	Smusso ad arco convesso
	Smusso ad arco concavo

Sagoma dello spigolo


Opzione	Descrizione
	Default Quadrato AutoDefaults consente di modificare questa opzione.
	Quadrato
	Linea
	Concavo

Piatti d'anima


Opzione	Descrizione
	Default Vengono creati due piatti d'anima.
	Vengono creati due piatti d'anima.
	Viene creato il piatto d'anima
	Viene creato il piatto d'anima

Forma del piatto di flangia tronchetto


Opzione	Descrizione
	Default Rastremato AutoDefaults consente di modificare questa opzione.
	Rastremato
	A forma di T

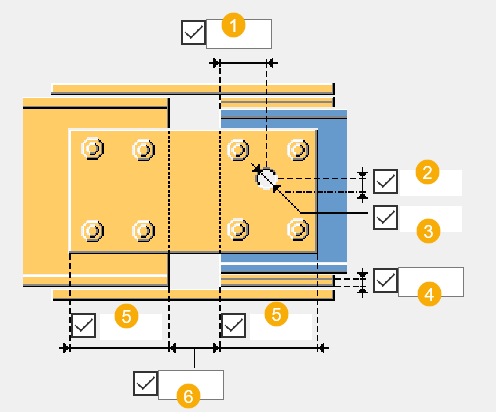

Dimensions


	Descrizione	Default
1	Distanza tra il foro di sollevamento e il bordo della parte.	`0.0 mm`
2	Offset verticale del foro di sollevamento dalla linea centrale del piatto.	`30 mm`
3	Diametro foro.
4	Spessore dei piatti di spessoramento. Quando l'altezza dei piatti creati dal componente e l'altezza della parte secondaria sono diverse, vengono creati piatti di spessoramento.	`10 mm`
5	Larghezza dell'area di connessione tra il piatto d'anima e la trave o il tronchetto.
6	Spazio tra le parti.	`0.0 mm`

Foro di sollevamento


Opzione	Descrizione
	Default Il foro di sollevamento non viene creato. AutoDefaults consente di modificare questa opzione.
	Il foro di sollevamento non viene creato.
	Il foro di sollevamento viene creato.

Scheda Bulloni d'anima

Utilizzare la scheda Bulloni d'anima per definire le quote del gruppo bulloni e le proprietà bullone.

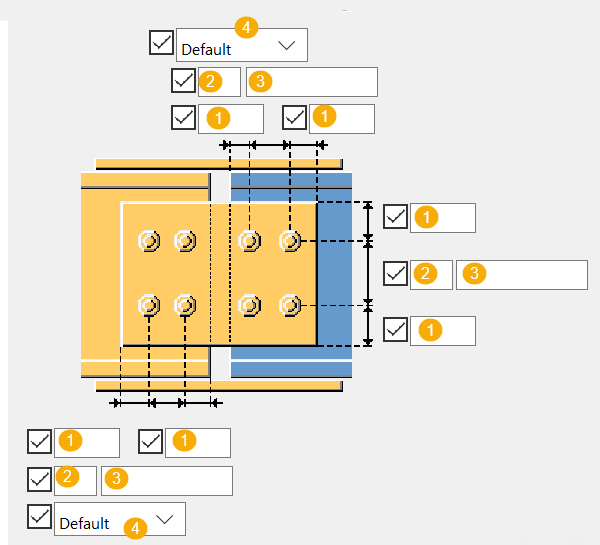

Quote del gruppo bulloni


	Descrizione
1	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
2	Numero di bulloni.
3	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
4	Posizione in cui i bulloni devono essere fissati.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.

Sfalsatura dei bulloni


Opzione	Descrizione
	Default Non sfalsato AutoDefaults consente di modificare questa opzione.
	Non sfalsato
	Tipo sfalsato 1
	Tipo sfalsato 2
	Tipo sfalsato 3
	Tipo sfalsato 4

Scheda Bulloni di Flangia

Utilizzare la scheda Bulloni di Flangia per definire le proprietà dei bulloni e le dimensioni del gruppo bulloni.

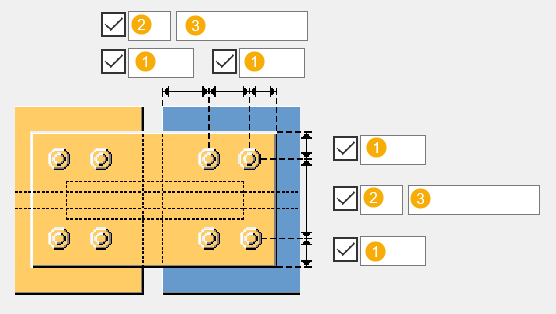

Quote del gruppo bulloni


	Descrizione
1	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
2	Numero di bulloni.
3	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`

Sfalsatura dei bulloni


Opzione	Descrizione
	Default Non sfalsato AutoDefaults consente di modificare questa opzione.
	Non sfalsato
	Tipo sfalsato 1
	Tipo sfalsato 2
	Tipo sfalsato 3
	Tipo sfalsato 4

Scheda Generale

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Generale

Scheda Progetto

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Progetto

Scheda Analisi

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Analisi

Saldature

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Crea saldature
