Connessione a momento (130)

Connessione a momento (130) crea una connessione saldata tra una colonna e una o due travi. Un piatto di taglio è saldato alla colonna e imbullonato alle travi. È possibile creare preparazioni di saldatura e irrigidimenti.

Oggetti creati

Piatto di taglio
Piastra di livello
Irrigidimenti (Stiffeners)
Bulloni
Saldature

Utilizzare per


Situazione	Descrizione
	Il piatto di taglio è saldato alla colonna e imbullonato alla trave.

Limitazioni

La colonna deve essere una sezione I o una sezione T. Per le sezioni a T, le travi sono collegate alle flange della T per creare una sezione a forma di croce.
Le travi devono essere sezioni I.
Le travi possono essere inclinate orizzontalmente fino a un limite di 5 gradi.
Le travi non possono essere inclinate verticalmente.

Ordine di selezione

Selezionare la parte principale (colonna).
Selezionare la prima parte secondaria (trave).
Se necessario, selezionare la seconda parte secondaria (trave).
Cliccare con il pulsante centrale del mouse per creare la connessione.

Identificazione delle parti


	Descrizione
1	Piatto di taglio
2	Piastra di livello
3	Irrigidimento

Scheda Immagine

Utilizzare la scheda Immagine per definire se le preparazioni saldatura vengono create e se le quote e la forma dei fori hanno accesso alla saldatura.

Preparazione saldatura per flange e anima

Definire se le preparazioni per la saldatura vengono create sulle flange e sull'anima della trave. L'impostazione di default prevede che le preparazioni saldatura non vengano create.

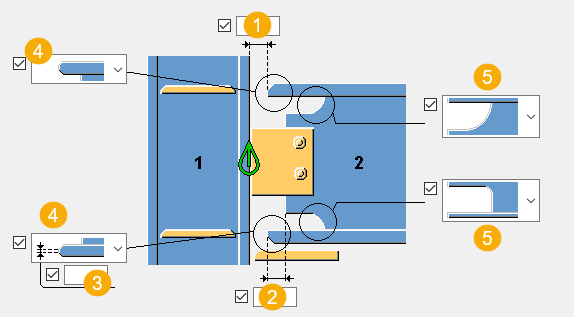

Dimensions


	Descrizione

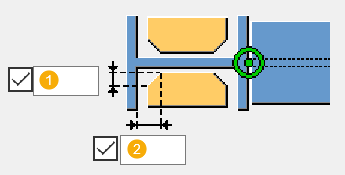

1	Quota della distanza di saldatura tra l'estremità delle flange della trave e l'anima o la flangia della colonna.
2	Distanza di tolleranza della trave tra le estremità dell'anima della trave e la flangia della trave.
3	Spessore minimo della faccia flangia dopo il taglio per la preparazione saldatura. Il valore più piccolo possibile è `2.0 mm`.
4	Tipo di saldatura della flangia superiore e inferiore.
5	Tipo di foro di accesso saldatura superiore e inferiore.

Tipo di saldatura flangia superiore

Selezionare il tipo di preparazione saldatura per la flangia superiore della trave.


Opzione	Descrizione
	Default Doppia smussatura AutoDefaults consente di modificare questa opzione.
	Doppia smussatura
	Smusso singolo

Foro di accesso saldatura superiore

Selezionare il tipo di foro di accesso alla saldatura per l'anima della trave.


Opzione	Descrizione
	Default Circolare Il foro di accesso per la saldatura è circolare quando la lunghezza orizzontale e la profondità verticale del foro coincidono. AutoDefaults consente di modificare questa opzione.
	Circolare
	Allungata

Foro di accesso per la saldatura inferiore

Selezionare il tipo di foro di accesso alla saldatura per l'anima della trave.


Opzione	Descrizione
	Default Rettangolare AutoDefaults consente di modificare questa opzione.
	Rettangolare
	Allungata
	Circolare

Tipo di saldatura flangia Inferiore

Selezionare il tipo di preparazione saldatura per la flangia inferiore della trave.


Opzione	Descrizione
	Default Doppia smussatura AutoDefaults consente di modificare questa opzione.
	Doppia smussatura
	Smusso singolo inferiore
	Smusso singolo superiore

Quote di taglio della trave


	Descrizione
1	Spessore minimo dell'anima dopo il taglio per la preparazione saldatura. Il valore più piccolo possibile è `2.0 mm`.
2	Profondità del taglio della flangia sulla trave.
3	Lunghezza del taglio della flangia sulla trave.

Dimensioni dei fori di accesso saldatura


	Descrizione

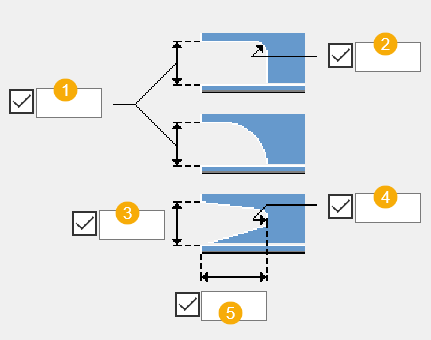

1	Profondità verticale foro di accesso per la saldatura. La quota viene misurata dal lato inferiore della flangia superiore della trave o dal lato superiore della flangia inferiore della trave fino al lato superiore del foro di accesso per la saldatura. Immettere un valore per creare il foro.
2	Raggio per l'angolo interno del foro di accesso per la saldatura rettangolare per creare uno smusso circolare.
3	Profondità verticale foro di accesso per la saldatura. La quota viene misurata dal lato superiore della flangia inferiore della trave fino al punto sull'anima della trave in cui il taglio del foro di accesso per la saldatura esce dall'anima. Immettere un valore per creare il foro. Il valore può essere maggiore, minore o uguale alla profondità verticale del foro di accesso per la saldatura.
4	Diametro del foro di accesso per la saldatura nell'anima della trave. La quota è costituita dalla porzione circolare del foro di accesso saldatura allungato.
5	Lunghezza orizzontale del foro di accesso saldatura. La quota viene misurata dal taglio di preparazione saldatura dell'anima fino all'estremità del foro di accesso saldatura. Immettere un valore per creare il foro.

Scheda Piatto di taglio

Utilizzare la scheda Piatto di taglio per definire proprietà, quote e posizione del piatto di taglio.

Parti


Opzione	Descrizione
Piastra di accoppiamento	Spessore del piatto di taglio.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

Dimensions


	Descrizione

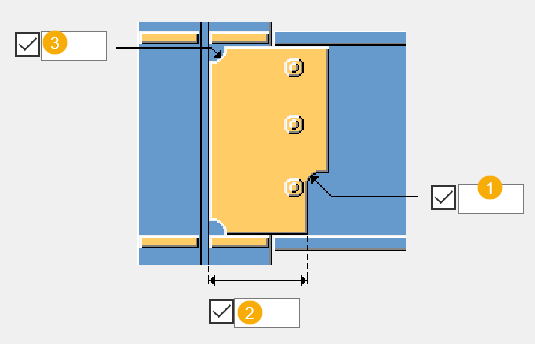

1	Raggio angolo cope del piatto di taglio.
2	Distanza tra la faccia dell'anima della colonna e il taglio dell'angolo del piatto di taglio. È possibile definire questa dimensione quando la trave è collegata all'anima della colonna.
3	Raggio del taglio angolo del piatto di taglio. Definire il raggio del foro di accesso per la saldatura nel piatto di taglio nella posizione in cui il piatto di taglio è saldato alla colonna.

Posizione del piatto di taglio


Opzione	Descrizione
	Default Il piatto di taglio viene creato sul lato sinistro dell'anima della trave. AutoDefaults consente di modificare questa opzione.
	Il piatto di taglio viene creato sul lato sinistro dell'anima della trave.
	Il piatto di taglio viene creato sul lato destro dell'anima della trave.

Scheda Piastra di livello

Utilizzare la scheda Piastra di livellamento per definire le proprietà, la posizione e le quote della parte. Definire se la preparazione saldatura viene creata nella piastra di livello.

Preparazione saldatura piastra di livellamento

Definire se la preparazione saldatura viene creata nella piastra di livello. Il valore di default indica che la preparazione saldatura non viene creata.

Parti


Opzione	Descrizione
Piastra di livello	Spessore e larghezza della piastra di livellamento. La piastra di livellamento può essere creata solo per le connessioni della flangia da trave a colonna.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

Posizione della piastra di livellamento


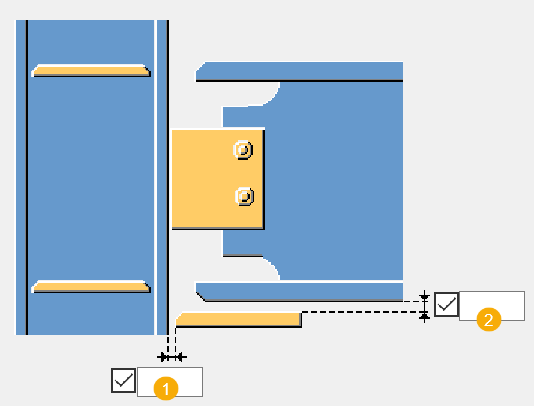

	Descrizione

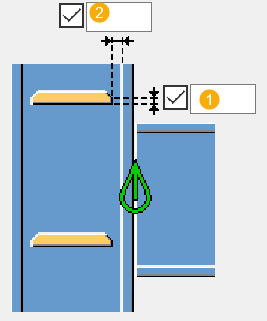

1	Quota di tolleranza saldatura della piastra di livello dalla flangia della colonna.
2	Offset verticale della piastra di livello dal bordo della trave.

Quote della piastra di livello


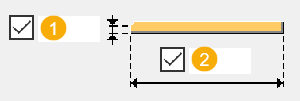

	Descrizione	Default
1	Spessore minimo della piastra di livello dopo il taglio per la preparazione saldatura. Il valore più piccolo possibile è `2.0 mm`.
2	Lunghezza della piastra di livello.	`200 mm`

Scheda Irrigidimenti piatto

Utilizzare la scheda Irrigidimenti piatto per definire la creazione, le proprietà e la posizione degli irrigidimenti.

Irrigidimenti (Stiffeners)


Parte	Descrizione
Irrig.Sup. N/S Irrigid.Inferiore N/S Irrig.Sup. F/S Irrigid.Inferiore F/S	Spessore e larghezza degli irrigidimenti superiori e inferiori sul lato vicino e lontano.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

Creazione di irrigidimenti


Opzione	Opzione	Descrizione
		Default Viene creato un irrigidimento senza smussi. Larghezza parziale. AutoDefaults consente di modificare questa opzione.
		L'irrigidimento non viene creato.
		L'irrigidimento viene creato con smussi lineari.
		Viene creato un irrigidimento senza smussi. Larghezza parziale.
		Viene creato un irrigidimento con smussi concavi.
		Viene creato un irrigidimento con smussi convessi.

Posizioni degli irrigidimenti


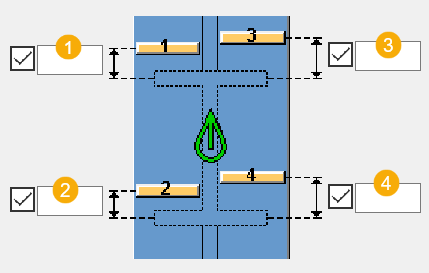

	Descrizione
1	Dimensioni della distanza tra l'irrigidimento superiore lato lontano e il bordo della flangia della trave.
2	Dimensioni della distanza tra l'irrigidimento inferiore lato lontano e il bordo della flangia della trave.
3	Dimensioni della distanza tra l'irrigidimento superiore lato vicino e il bordo della flangia della trave.
4	Dimensioni della distanza tra l'irrigidimento inferiore lato vicino e il bordo della flangia della trave.

Dimensione dello smusso dell'irrigidimento


	Descrizione
1	Dimensione verticale smusso
2	Dimensione orizzontale smusso

Dimensioni irrigidimento


	Descrizione
1	Lunghezza della base dell'irrigidimento. Spessore minimo del piatto di irrigidimento dopo il taglio per la preparazione saldatura. Il valore più piccolo possibile è `3.0 mm`.
2	Distanza dal bordo dell'irrigidimento dall'anima della colonna.

Scheda Bulloni

Utilizzare la scheda Bulloni per definire le proprietà dei bulloni e le dimensioni del gruppo bulloni.

Dimensioni del gruppo bulloni


	Descrizione
1	Dimensione della posizione verticale del gruppo bulloni.
2	Seleziona la modalità di misura delle dimensioni per la posizione verticale del gruppo bulloni. Superiore: dal bordo superiore della parte secondaria al bullone più in alto. Centro: dalla linea centrale dei bulloni alla linea centrale della parte secondaria. Inferiore: dal bordo inferiore della parte secondaria al bullone più in basso.
3	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
4	Numero di bulloni.
5	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.
