Stabilizzatore pannello (114)

Stabilizzatore pannello (114) crea maggiore stabilità per la struttura quando si costruisce una trave o una barra di collegamento con il tetto. Il componente aggiunge profili di estensione alla connessione del rinforzo per un ulteriore collegamento. In genere, uno o più profili o piatti sono saldati sul piatto di testa nella connessione di rinforzo.

Oggetti creati

Profili di estensione
Piatto di testa
Saldature

Utilizzare per


Situazione	Descrizione

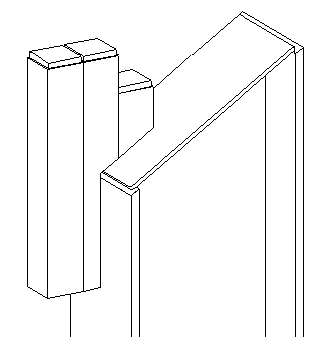

	I profili di estensione vengono creati nella parte superiore di una colonna di rinforzo. La colonna può essere di tipo H (I) o scatolare. I profili di estensione possono essere di qualsiasi tipo. Non ci sono limitazioni sulla posizione della colonna. Se il profilo della colonna è di tipo H (I), il piatto di testa può essere inclinato solo nella direzione parallela all'anima. Se la colonna è un profilo scatolare, il piatto di testa può essere inclinato nella direzione parallela all'anima o alla flangia. L'apertura superiore dei profili scatolari può essere chiusa con un piatto di testa per impedire all'acqua di penetrare all'interno.

Ordine di selezione

Selezionare la parte principale.
Selezionare la parte secondaria.

La connessione viene creata automaticamente quando viene selezionata la parte secondaria.

Identificazione delle parti


	Descrizione
1	Profilo esterno
2	Profilo centrale
3	Profilo interno

Scheda Immagine

Utilizzare la scheda Immagine per definire le dimensioni della connessione e il lato di creazione.

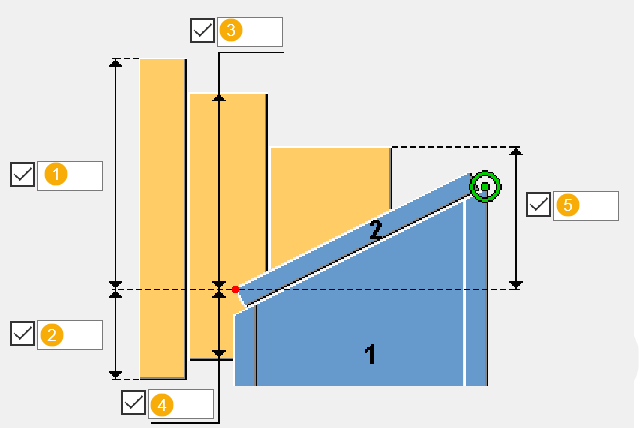

Dimensions


		Default
1	Distanza verticale del nodo superiore del profilo esterno dal punto di riferimento principale.	`300 mm`
2	Distanza verticale del nodo inferiore del profilo esterno dal punto di riferimento principale.	`300 mm`
3	Distanza verticale del nodo superiore del profilo centrale dal punto di riferimento principale.	`300 mm`
4	Distanza verticale del nodo inferiore del profilo centrale dal punto di riferimento principale.	`300 mm`
5	Distanza verticale del nodo superiore del profilo interno dal punto di riferimento principale.	`200 mm`

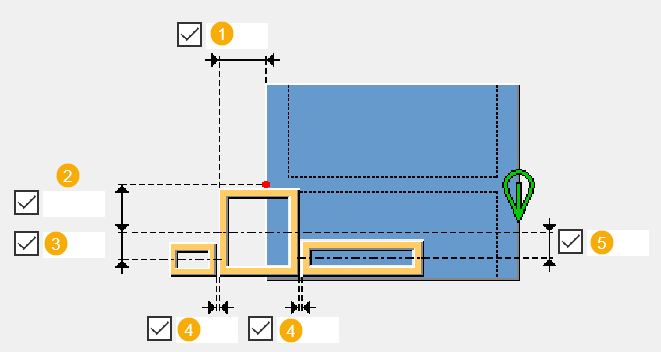

	Descrizione	Default
1	Distanza orizzontale del nodo superiore o inferiore del profilo interno dal punto di riferimento principale.	`0 mm`
2	Distanza orizzontale del nodo superiore o inferiore del profilo centrale dall'asse della colonna o dal bordo superiore o inferiore della colonna.	`0 mm`
3	Distanza orizzontale del nodo superiore o inferiore del profilo esterno dal nodo superiore o inferiore del profilo centrale.	`0 mm`
4	Distanza orizzontale del nodo superiore o inferiore del profilo interno o esterno dalla faccia del profilo centrale o dal punto di riferimento principale se non è presente alcun profilo intermedio.	`0 mm`
5	Distanza orizzontale del nodo superiore o inferiore del profilo interno dal nodo superiore o inferiore del profilo centrale.	`0 mm`

Lato creazione


Opzione	Descrizione
	I profili di estensione vengono creati nella parte inferiore del pendio. Si tratta dell'impostazione di default.
	I profili di estensione vengono creati nella parte superiore del pendio.

Scheda Profilo esterno/Profilo centrale/Profilo interno

Utilizzare le schede Profilo esterno, Profilo centrale e Profilo interno per definire la creazione, le proprietà, la posizione e la forma della parte.

Parte

Selezionare Sì per creare il profilo.


Opzione	Descrizione
Profilo esterno	Seleziona il profilo dal catalogo profili.
Profilo centrale	Seleziona il profilo dal catalogo profili. Scegliere se creare un profilo orizzontale o verticale.
Profilo interno	Seleziona il profilo dal catalogo profili.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

Distanza orizzontale

Definisce la modalità di misurazione della distanza orizzontale del nodo superiore o inferiore del profilo.


Opzione	Descrizione
	Misurazione dall'asse della colonna
	Misurazione dal bordo superiore della colonna
	Misurazione dal bordo inferiore della colonna

Posizione orizzontale alla profondità


Opzione	Descrizione
	Posteriore
	Inferiore
	Sopra

Posizione orizzontale in piano

Definisce la posizione orizzontale del profilo nel piano.


Opzione	Descrizione
	Centro
	Destra
	Sinistra

Tipo di taglio del profilo


Opzione	Descrizione
	Il profilo non viene tagliato.
	Taglio inclinato
	Taglio a squadra
	Inclinazione
	Quadrato

Direzione del profilo


Opzione	Descrizione
	La direzione non viene invertita.
	La direzione viene invertita.

Scheda Piastra superiore

Utilizzare la scheda Piastra superiore per definire le proprietà parte e la creazione del piatto di testa.

Parte


Opzione	Descrizione	Default
Piatto di testa	Spessore del piatto di testa.	`15 mm`


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

Creazione del piatto di testa

È possibile scegliere separatamente se creare il piatto di testa per il profilo esterno, centrale e interno.


Opzione	Descrizione
	Il piatto di testa non viene creato.
	Il piatto di testa viene creato per il profilo centrale.
	Il piatto di testa viene creato per il profilo esterno.
	Il piatto di testa viene creato per il profilo interno.

Distanza dal bordo del piatto di testa


	Descrizione
1	Quota bordo verticale.
2	Quota bordo orizzontale.

Scheda Generale

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Generale

Scheda Analisi

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Analisi

Saldature

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Crea saldature
