Rinforzo Apex (106)

Rinforzo Apex (106) connette due travetti sull'apex di una struttura portale. Il componente può essere utilizzato anche in altre situazioni simili.

Oggetti creati

Piatti d'estremità
Piatti di rinforzo
Bulloni
Saldature

Utilizzare per


Situazione	Descrizione

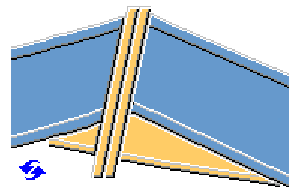

	Travetti connessi con due piatti d'estremità. Vengono creati piatti rinforzo.

Limitazioni

Entrambi i travetti devono essere sezioni I con lo stesso profilo.
Le anime dei travetti devono trovarsi sullo stesso piano verticale.
I piatti rinforzo vengono creati con una profondità progetto comune.

Ordine di selezione

Selezionare la parte principale.
Selezionare la parte secondaria.

La connessione viene creata automaticamente quando viene selezionata la parte secondaria.

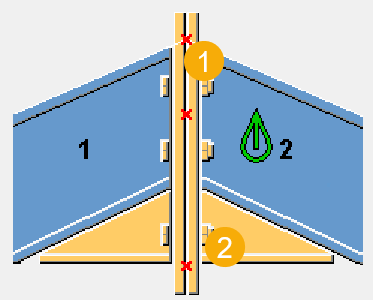

Identificazione delle parti


	Descrizione
1	Piatto d'estremità
2	Piatto di rinforzo

Scheda Immagine

Utilizzare la scheda Immagine per definire le dimensioni di connessione.

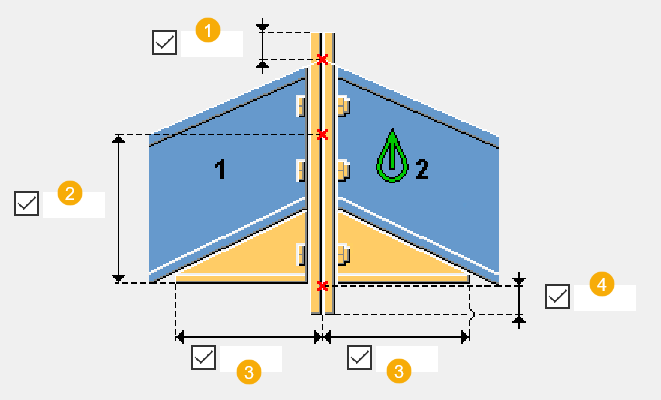

Dimensioni


	Descrizione
1	Quota del piatto d'estremità sopra l'intersezione tra le flange superiori del travetto
2	Profondità di progetto del Rinforzo Distanza verticale dall'intersezione tra l'asse centrale del travetto principale e la linea verticale tra i piatti d'estremità, all'intersezione delle flange inferiori del piatto rinforzo sulla stessa linea verticale.
3	Quota orizzontale dal bordo del piatto rinforzo alla linea verticale tra i piatti d'estremità
4	Quota minima del piatto d'estremità sotto l'intersezione tra le flange del rinforzo La quota effettiva potrebbe essere maggiore per arrotondare la lunghezza deli piatti d'estremità.

Scheda Parti

Utilizzare la scheda Parti per definire le proprietà delle parti.

Parti


Opzione	Descrizione
Piatto d'estremità	Spessore, larghezza e altezza del piatto d'estremità
Anima rinforzo	Spessore e larghezza del rinforzo
Flangia rinforzo	Spessore e larghezza del rinforzo
Profilo rinforzo	Seleziona il profilo dal catalogo profili.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Finitura	Descrive il trattamento applicato alla superficie della parte.

Scheda Parametri

Utilizzare la scheda Parametri per definire la posizione dei piatti d'estremità.

Posizione del piatto d'estremità


Opzione	Descrizione
	Default I piatti d'estremità dividono in due l'angolo tra i due travetti. I piatti rinforzo sono posizionati con la stessa angolazione dei piatti d'estremità. AutoDefaults consente di modificare questa opzione.
	I piatti d'estremità sono posizionati verticalmente.
	I piatti d'estremità dividono in due l'angolo tra i due travetti.

Scheda Bulloni

Utilizzare la scheda Bulloni per definire le proprietà dei bulloni e le dimensioni del gruppo bulloni.

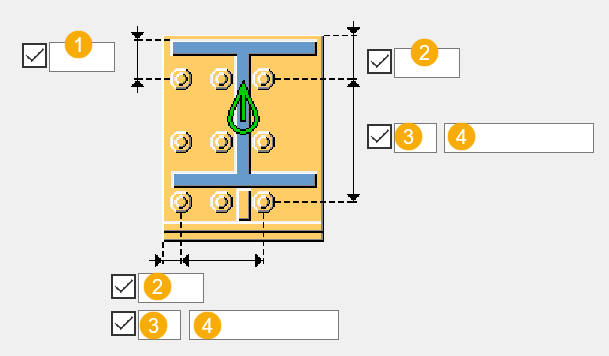

Dimensioni del gruppo bulloni


	Descrizione
1	Dimensione della posizione verticale del gruppo bulloni.
2	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
3	Numero di bulloni.
4	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.

Sfalsatura dei bulloni


Opzione	Descrizione
	Default Non sfalsato AutoDefaults consente di modificare questa opzione.
	Non sfalsato
	Tipo sfalsato 1
	Tipo sfalsato 2
	Tipo sfalsato 3
	Tipo sfalsato 4

Scheda Fori

Utilizzare la scheda Fori per controllare i fori zincati nei piatti d'estremità.


Opzione	Descrizione
Bullone standard	Selezionare lo standard bulloni.
Tipo bullone	Seleziona il tipo di bullone per definire la posizione in cui i bulloni devono essere collegati.
Leggi i dati da	È possibile scegliere di utilizzare il file di definizione sinkholes.dat per specificare i valori di default per gli offset orizzontali e verticali e i diametri per i fori superiori e inferiori. Il file viene cercato nel seguente ordine: Cartella acciaio di sistema ambiente Common (..\Environments\common\system\Steel), cartella modello `XS_FIRM`, `XS_PROJECT` e cartella `XS_SYSTEM`. È inoltre possibile scegliere di definire i fori nella finestra di dialogo componente.

Numero di fori

Il centro di un gruppo di fori è il punto centrale della trave e del rinforzo, se il rinforzo è presente. I gruppi di fori sono composti da 0, 1, 2 o 4 fori.


Opzione	Descrizione
	Default Nessun foro AutoDefaults consente di modificare questa opzione.
	Nessun foro
	1 foro
	2 fori
	4 fori

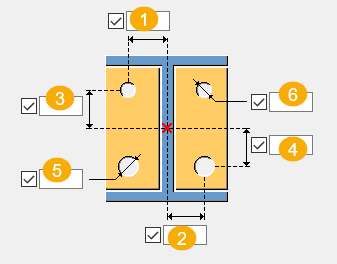

Posizioni dei fori



1	Distanza orizzontale tra il centro del piatto d'estremità e il foro superiore.
2	Distanza orizzontale tra il centro del piatto d'estremità e il foro inferiore.
3	Distanza verticale tra il centro del piatto d'estremità e il foro superiore.
4	Distanza verticale tra il centro del piatto d'estremità e il foro inferiore.
5	Diametro del foro inferiore.
6	Diametro del foro superiore.

Scheda Generale

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Generale

Scheda Progetto

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Progetto

Scheda Analisi

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Analisi

Saldature

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Crea saldature
