R_Rail on bayonnet (J10)

R_Rail on bayonnet (J10) crea una connessione tra uno o due parapetti RHS e una colonna. I profili RHS si trovano nella parte superiore della colonna.

Oggetti creati

Piatto d'estremità
Bulloni
Saldature

Utilizzare per


Situazione	Descrizione
	Parapetti collegati a una colonna. Per garantire che il bullone possa essere serrato, la connessione può creare un taglio di 45 gradi nel parapetto o fori di dimensioni maggiori nella flangia opposta per il passaggio della chiave inglese.
	Parapetti in acciaio tubolare a una colonna, con opzioni di accesso bulloni a foro o cope.

Ordine di selezione

Selezionare la parte principale.
Selezionare la parte secondaria.
Se necessario, selezionare la seconda parte secondaria.
Cliccare con il pulsante centrale del mouse per creare il componente.

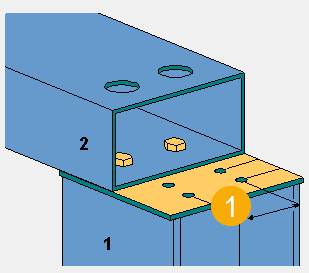

Identificazione delle parti


	Descrizione
1	Piatto d'estremità

Scheda Immagine

Utilizzare la scheda Immagine per definire la distanza dal bordo e la spaziatura dei fori.

Dimensions


	Descrizione
1	Distanza del bullone dal bordo
2	Passo bulloni
3	Numero di bulloni
4	Passo bulloni

Scheda Parti

Utilizzare la scheda Parti per definire le proprietà delle parti.

Parti


Opzione	Descrizione
Piatto d'estremità	Spessore, larghezza e altezza del piatto d'estremità.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

Offset piatto d'estremità


Opzione	Descrizione
	Definisce l'offset per un piatto d'estremità completo.
	Definisce l'offset per un piatto d'estremità parziale.

Scheda Parametri

Utilizzare la scheda Parametri per definire i tagli e i fori della trave.

Taglio trave


Opzione	Descrizione
	La trave non è smussata.
	La trave è smussata.

Posizione della trave


Opzione	Descrizione
	L'estremità della trave è posizionata al centro della colonna.
	L'estremità della trave è spostata dal centro della colonna.

Dimensions


Opzione	Descrizione
	1 Distanza del bordo della trave alla linea centrale della colonna 2 Diametro foro Se è presente solo una parte secondaria e si desidera creare un foro di grandi dimensioni nel parapetto, non immettere alcun valore di offset. Il parapetto non viene tagliato in questa situazione.

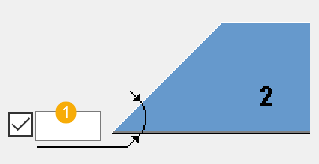

	1 Grado di smusso

Tipo di Foro

Definisce il tipo di fori nella flangia superiore del profilo cavo rettangolare.


Opzione	Descrizione
	Vengono creati i bulloni.
	Vengono creati i tagli.

Creazione di fori

Definire la creazione di fori quando è presente una sola parte secondaria.


Opzione	Descrizione
	I fori non vengono creati per la posizione della parte secondaria.
	I fori vengono creati per la posizione della parte secondaria.

Scheda Bulloni

Utilizzare la scheda Bulloni per definire le proprietà dei bulloni.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.

Scheda Generale

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Generale

Scheda Analisi

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Analisi

Saldature

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Crea saldature
