Questo è un attributo template. Gli attributi template possono essere utilizzati nei filtri o per recuperare i dati dal modello da utilizzare nei disegni e nei report. Ad esempio, quando si crea un report, Tekla Structures sostituisce gli attributi aggiunti nel template dei report con i valori delle proprietà oggetto corrispondenti.

Questo attributo template mostra il codice di posizione assemblaggio. Il codice identifica la posizione della griglia. La posizione degli oggetti viene calcolata in base alla griglia più vicina.

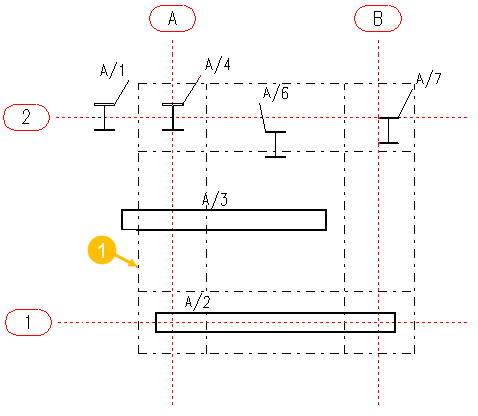

(1) LINEA DI TOLLERANZA

Il codice di posizione è costituito dalle etichette della linea griglia nelle direzioni x e y (in alternativa nella direzione z). Se un assemblaggio inizia o termina all'esterno della prima o dell'ultima linea griglia, nel codice di posizione viene incluso un carattere < o >. Ad esempio, se un assemblaggio inizia all'esterno della linea griglia A, questo campo mostra:

<A/2

Se un assemblaggio è completamente all'interno di una distanza di tolleranza di default (500 mm) della linea griglia A, il codice di posizione è l'etichetta di tale linea griglia: A.

Se l'assemblaggio è parzialmente o interamente al di fuori della distanza di tolleranza, il codice è una combinazione di etichette griglia: A-B.

Per modificare la distanza di tolleranza di default, impostare ad esempio l'opzione avanzata XS_ASSEMBLY_POSITION_CODE_TOLERANCE=750.

Per includere l'orientamento Z nel codice, impostare l'opzione avanzata XS_ASSEMBLY_POSITION_CODE_3D su TRUE. Il codice sarà simile a: <A-B/1-2/1-+1000

Tekla Structures seleziona la griglia da utilizzare come segue:

1. Tekla Structures controlla la posizione dell'assemblaggio.

2. Se risulta posizionato all'interno di diverse griglie, Tekla Structures controlla se l'assemblaggio è parallelo alle linee griglia oppure al piano.

3. Se vi sono diverse griglie parallele, Tekla Structures seleziona la più vicina.
