Classe

Definisce come la parte viene gestita nell'analisi.

La Classe selezionata definisce le proprietà di analisi disponibili. Ad esempio, i piatti hanno proprietà diverse rispetto alle colonne.

Filtro

(Proprietà diaframma rigido)

Disponibile solo quando la Classe è Piatto contorno - Diaframma rigido o Soletta - Diaframma rigido.

Definisce il filtro utilizzato quando si filtrano gli oggetti per un diaframma rigido.

I nodi che appartengono a una parte che corrisponde al filtro vengono collegati al diaframma rigido. Ad esempio, è possibile utilizzare un filtro delle colonne per connettere solo i nodi delle colonne a diaframmi rigidi.

Modalità sezioni definite dall'utente

Indica il ruolo della parte in una sezione definita dall'utente costituita da una parte principale e da una o più parti secondarie. Nell'analisi le sottoparti sono unite alla parte principale.

Le opzioni sono:

• Automatico

• Non parte di una sezione definita dall'utente

  Scollega la parte dalla sezione definita dall'utente.

• Parte principale di una sezione definita dall'utente

  utilizzarla sempre per definire la parte principale di una sezione definita dall'utente.

• Parte secondaria di una sezione definita dall'utente:

• Trave parte secondaria di una sezione definita dall'utente

  Stabilisce che la parte è una parte della sezione definita dall'utente quando la parte principale della sezione definita dall'utente è una trave.

• Colonna parte secondaria di una sezione definita dall'utente

  Stabilisce che la parte è una parte della sezione definita dall'utente quando la parte principale della sezione definita dall'utente è una colonna.

Gruppo normativa

Definisce a quale gruppo normativa appartiene la parte. Utilizzata nell'ottimizzazione.

Aggiornamento automatico

Definisce se la parte di analisi viene aggiornata in base alle modifiche nel modello fisico.

Le opzioni sono:

• Sì - Vengono tenute in considerazione le modifiche fisiche al modello

• No - Le modifiche fisiche al modello vengono ignorate

Inizio o Fine

Definisce quale combinazione, tra quella predefinita o definita dall'utente per le condizioni finale, viene utilizzata per l'inizio o la fine della parte.

Queste sono le opzioni predefinite:

(Non disponibile con Tekla Structural Designer)

(Non disponibile con Tekla Structural Designer)

Impostano automaticamente la condizione di supporto e i gradi di libertà.

È possibile modificare una combinazione predefinita in base alle proprie esigenze. In tal caso, Tekla Structures indica questa condizione con l'opzione:

Condizioni di supporto

Non disponibile con Tekla Structural Designer.

Definisce la condizione di supporto.

Le opzioni sono:

• Connesso



  L'estremità della parte è collegata a un nodo intermedio di analisi (un'altra parte).

  Indica i gradi di libertà del nodo.

• Vincolato



  L’estremità della parte è l'ultimo sostegno di una superstruttura (ad esempio, la fondazione di una colonna in una struttura).

  Indica i gradi di libertà del supporto.

Rotazione

Disponibile solo se Condizioni di supporto è Vincolato.

Definisce se il supporto viene ruotato.

Le opzioni sono:

• Non ruotato

• Ruotato

Se si seleziona Ruotato, è possibile definire la rotazione intorno all'asse locale x o y oppure impostare la rotazione in base al piano di lavoro corrente cliccando su Imposta la rotazione in base al piano di lavoro corrente.

Ux

Uy

Uz

Definisce i gradi di libertà della traslazione (spostamenti) nelle direzioni x, y e z globali.

Le opzioni sono:

• Libero

• Fisso

• Elastico

Se si seleziona Elastico, immettere la costante elastica di traslazione. Le unità dipendono dalle impostazioni nel menu File > Impostazioni > Opzioni > Unità e decimali.

Rx

Ry

Rz

Definisce i gradi di libertà della rotazione (rotazioni) nelle direzioni x, y e z globali.

Le opzioni sono:

• Incernierato

• Fisso

• Elastico

• Release parziale

Se si seleziona Elastico, immettere la costante elastica di rotazione. Le unità dipendono dalle impostazioni nel menu File > Impostazioni > Opzioni > Unità e decimali.

Utilizzare Release parziale per specificare se il grado di connettività si trova tra fisso e incernierato. Inserire un valore compreso tra 0 (fisso) e 1 (incernierato).

Trave composta

Definisce se la composizione è:

• Trave non composta

• Trave composta

• Trave composta automatica

Materiale

Definisce il materiale della soletta.

Spessore

Definisce lo spessore della soletta.

Larghezza effettiva soletta

Definisce se la larghezza effettiva della soletta viene calcolata automaticamente o in base ai valori immessi.

È possibile definire valori diversi per il lato sinistro e destro della trave.

I valori automatici vengono calcolati in relazione alla lunghezza della campata.

Ripart.

Definisce in quali direzioni la parte trasporta i carichi.

Le opzioni sono:

• Il piatto di ripartizione Singolo porta i carichi nella direzione dell'asse principale. Le travi o le colonne parallele alla direzione di ripartizione non sono collegate alla parte e non portano i carichi della parte.

• La parte di ripartizione Doppio porta i carichi nella direzione degli assi principale e secondario. Le travi o le colonne in entrambe le direzioni porteranno i carichi dalla parte.

Direzione degli assi principali

Definisce la direzione dell'asse principale in uno dei modi seguenti:

• Immettere 1 nella casella (x, y, or z) parallela alla direzione dell'asse principale.

• Immettere i valori in più caselle per definire i componenti di un vettore di direzione.

• Cliccare su Parallelo alla parte, quindi selezionare una parte nel modello parallelo alla direzione.

• Cliccare su Perpendicolare alla parte, quindi selezionare una parte nel modello perpendicolare alla direzione.

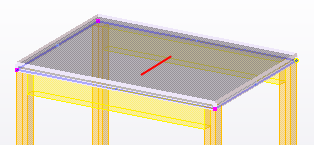

Per verificare la direzione di ripartizione principale di una parte selezionata in una vista del modello, cliccare su Mostra la direzione sugli oggetti selezionati. Tekla Structures indica la direzione principale utilizzando una linea rossa.

Genera carico peso proprio

I modelli di analisi includono il peso parte come carico, ad esempio un banco, anche se la parte, sotto altri aspetti, è esclusa dai modelli di analisi.

Se la parte è inclusa in un modello di analisi, sarà il peso proprio di tale parte. L'opzione No funziona solo con le classi di analisi Ignora e Diaframma rigido.

Caselle di riepilogo per carichi aggiuntivi

Immettere il carico vivo della soletta o il peso proprio aggiuntivo (casseformi, carichi di servizio) servendosi di tre carichi aggiuntivi con il nome del gruppo e l'intensità di carico. Le direzioni di tali carichi seguono quella del gruppo di carico di appartenenza.

Nomi parte

Utilizzare questo filtro per accertarsi che il carico di superficie si trasferisca dalla soletta alle parti corrette, ad esempio le travi di supporto della soletta. Generalmente come valore di filtro si preferisce inserire il nome della trave.

Utilizzare la distribuzione di carico strutturale continua

Utilizzare per assegnare la maggior parte del carico ai supporti centrali su strutture continue.

Asse

Definisce la posizione della parte di analisi in relazione alla parte fisica corrispondente.

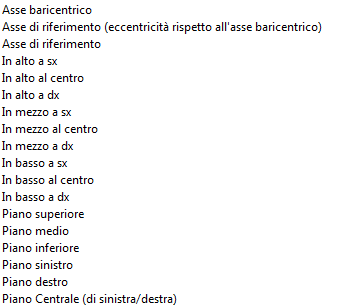

La posizione dell'asse di analisi di una parte definisce il punto in cui la parte si interseca con le altre parti e dove Tekla Structures crea i nodi nei modelli di analisi.

Le opzioni sono:

Se si seleziona Asse neutro, Tekla Structures tiene in considerazione la posizione della parte e gli offset finali quando crea i nodi. Se si seleziona una delle opzioni Assi di riferimento, Tekla Structures crea nodi in punti di riferimento parziali.

Mantenere posiz. assi

Definisce se la posizione degli assi viene mantenuta o modificata in base alle modifiche nel modello fisico.

Le opzioni sono:

• No

  L'asse è libero di spostarsi quando si esegue lo snap delle posizioni di estremità agli oggetti adiacenti. Utilizzare questa opzione per gli oggetti secondari.

• Parziale - Continua in direz. principale

  L'asse è libero di spostarsi parzialmente, ma l'oggetto non viene spostato nella direzione principale (più forte) del profilo della parte.

• Parz. - Continua in direz. secondaria

  L'asse è libero di spostarsi parzialmente, ma l'oggetto non viene spostato nella direzione secondaria (più forte) del profilo della parte.

• Sì

  L'asse non viene spostato, ma le posizioni di estremità possono spostarsi insieme ad esso (estendendo o accorciando così l'oggetto).

• Sì - Mantieni anche posizioni finali

  L'asse e le posizioni di estremità dell'oggetto non vengono modificate.

Collegamento parti

Definisce se l'oggetto esegue lo snap o si connette con i collegamenti rigidi agli altri oggetti.

Le opzioni sono:

• Automatico

  L'oggetto esegue lo snap o si connette con i collegamenti rigidi agli altri oggetti.

• Manuale

  L'oggetto non esegue lo snap né si connette con i collegamenti rigidi agli altri oggetti. La connettività automatica agli altri oggetti viene creata solo se la posizione dell'oggetto corrisponde esattamente all'altro oggetto.

Modifica asse X

Modifica asse Y

Modifica asse Z

Definisce se la posizione dell'oggetto è vincolata alle coordinate globali, alla linea griglia o a nessuna delle due.

Le opzioni sono:

• Nessuno

  La posizione dell'oggetto non è vincolata.

• Coordinata fissa

  La posizione dell'oggetto è legata alla coordinata immessa nella casella X, Y o Z.

• Griglia più vicina

  L'oggetto è legato alla linea griglia più vicina (la zona di snap è 1000 mm).

Offset

Utilizzare per spostare la parte di analisi nelle direzioni x, y e z globali.

Opzioni offsets longitudinali

Definisce se gli offset finali longitudinali Dx della parte fisica sono utilizzati dalle proprietà della parte fisica.

Le opzioni sono:

• Offsets disattivati

• Considera soltanto le estensioni

• Offsets attivi

Offset avvio

Offset finale

Calcola gli offset per tenere conto dell'eccentricità longitudinale a livello dell'estremità dell'oggetto (risultando in un movimento di piegatura).

Questi offset non hanno effetto sulla topologia del modello di analisi. Il valore di offset viene passato all'analisi solo come attributo di oggetto.

Sostituisci nome profilo

Selezionare un profilo dal catalogo profili. È possibile utilizzare diversi profili di analisi all'inizio e alla fine delle parti se l'applicazione di analisi utilizzata supporta questa funzionalità.

Per utilizzare profili diversi alle estremità della parte, immettere due profili separati da un carattere pipe, ad esempio: HEA120|HEA140

Se la parte è una sezione definita dall'utente in un modello di analisi, qui è possibile inserire il nome della sezione definita dall'utente. Può essere inserito un nome qualsiasi, ma se questo corrisponde al nome di un profilo catalogo esistente, le proprietà fisiche della sezione saranno le stesse del profilo catalogo.

Opzioni aste curve

Stabilisce se una trave è analizzata come trave curva o come segmenti diritti.

Le opzioni sono:

• Usa valore predefinito modello

• Usa elementi curvi

• Trasforma in segmenti rettilinei

Se si seleziona Usa valore predefinito modello, Tekla Structures utilizza l'opzione selezionata dalla lista Travi curve nella finestra di dialogo Proprietà Modello di Analisi.

Utilizzare l'opzione avanzata XS_​AD_​CURVED_​BEAM_​SPLIT_​ACCURACY_​MM nel menu File > Impostazioni > Opzioni avanzate > Analysis & Design per stabilire la precisione con cui i segmenti diritti devono seguire la trave curva.

N°. di suddivisioni nodi

Utilizzare per creare altri nodi o per analizzare una trave come segmenti diritti, ad esempio una trave curva.

Inserire il numero di nodi.

Suddividi distanze

Per definire altri nodi nell'oggetto, inserire le distanze dal punto di partenza della parte al nodo.

Inserire le distanze, separate da spazi, ad esempio:

1000 1500 3000

Numero partenza barra

Definisce il numero partenza per le barre di analisi.

Numero partenza elemento

Definisce il numero partenza per gli oggetti di analisi.

Tipo di elemento

Forma degli elementi.

Rotazione locale XY

Definisce la rotazione del piano xy locale.

Dimensioni elemento

x e y: le dimensioni approssimative degli elementi, nelle direzioni locali x e y del piatto. Per gli elementi triangolari, le quote approssimative del box di delimitazione attorno a ogni elemento.

Fori: le dimensioni approssimative degli elementi attorno alle forometrie.

Numero partenza area

Definisce il numero partenza del piatto.

Area semplice (ignora tagli, ecc.)

Selezionare Sì per creare un modello di analisi del piatto in cui non vengono considerati tagli e forometrie.

Minima misura da considerare per i fori

Utilizzare per ignorare le piccole forometrie nel piatto nell'analisi.

Inserire la dimensione del box di delimitazione intorno alla forometria.

Vincolato

Non disponibile con Tekla Structural Designer.

Utilizzare per definire i supporti per un piatto di contorno, una soletta in calcestruzzo o un pannello in calcestruzzo.

È possibile creare supporti per il bordo inferiore di un pannello, per tutti i nodi di bordo di una soletta o di un piatto oppure per tutti i nodi di una trave. È possibile inclinare il bordo inferiore dei pannelli.

Le opzioni sono:

• No

  Non viene creato alcun supporto.

• Semplice (traduzioni)

  Solo le traslazioni sono fisse.

• Completamente

  Sia le traslazioni che le rotazioni sono fisse.
