Modifica della distribuzione di un carico

È possibile modificare il modo in cui Tekla Structures distribuisce i carichi.

Cliccare due volte su un carico per aprire la relativa finestra di dialogo delle proprietà.
Aprire la scheda Ripartizione di carico.
Nell'elenco Ripart. selezionare se distribuire il carico in una o due direzioni.
Se si imposta Ripart. su Singolo, definire la direzione degli assi principali. Se si imposta Ripart. su Doppio, è necessario definire la direzione degli assi principali per poter definire manualmente il coefficiente degli assi principali.
Effettuare una delle seguenti operazioni:
- Per allineare la direzione degli assi principali con una parte, cliccare su Parallelo alla parte o Perpendicolare alla parte e selezionare la parte nel modello.
- Per distribuire il carico nella direzione x, y o z globale, immettere 1 nella casella Direzione degli assi principali corrispondente.
- Per distribuire il carico tra più direzioni globali, immettere i componenti del vettore di direzione nelle caselle Direzione degli assi principali pertinenti.
Per verificare la direzione degli assi principali di un carico selezionato in una vista del modello, cliccare su Mostra la direzione sui carichi selezionati. Tekla Structures indica la direzione principale utilizzando una linea rossa.
Nella lista Coefficiente di ripartizione autom. asse principale scegliere se Tekla Structures imposta automaticamente il coefficiente nella direzione principale nella distribuzione del carico.

Se si seleziona No, immettere un valore nella casella Peso.
Nella casella Angolo di dispersione del carico definire l'angolo con cui il carico viene proiettato sulle parti circostanti.
Nella lista Utilizzare la distribuzione di carico strutturale continua di un carico uniforme, definire la distribuzione delle reazioni appoggio nella prima e nell'ultima campata delle solette continue.
- Selezionare Sì per la distribuzione 3/8 e 5/8.
- Selezionare No per la distribuzione 1/2 e 1/2.
Cliccare su Modifica per salvare le modifiche.

Esempio

Quando si utilizza il doppio passo, il coefficiente di ripartizione automatica asse principale e il valore del coefficiente influiscono sulle proporzioni del carico applicato all'asse principale e all'asse perpendicolare.

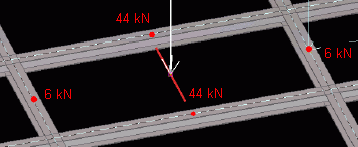

Se Coefficiente di ripartizione autom. asse principale è Sì, le proporzioni saranno proporzionali alla terza potenza delle lunghezze di campata in queste due direzioni. Ciò significa che più breve è la campata, maggiore è la proporzione del carico. Il valore Peso non produce alcun effetto.

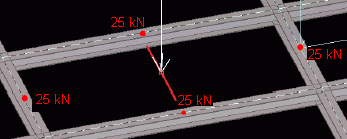

Se l'opzione Coefficiente di ripartizione autom. asse principale è impostata su No, per dividere il carico viene utilizzato il valore Peso inserito (nell'esempio 0,50).
