Riutilizzo di file e impostazioni da progetti o versioni Tekla Structures precedenti

È possibile trasferire file e impostazioni personalizzati da un progetto una versione Tekla Structures precedente per riutilizzarli in un nuovo progetto o versione Tekla Structures.

Se si utilizzano le cartelle progetto e azienda per salvare le impostazioni personalizzate, le impostazioni vengono utilizzate automaticamente quando si avvia un nuovo progetto o si esegue l'aggiornamento a una nuova versione di Tekla Structures.

Se non si utilizzano le cartelle progetto e azienda, è necessario trasferire manualmente le impostazioni personalizzate nel nuovo progetto o nella nuova versione di Tekla Structures.

Vedere le opzioni avanzate per le cartelle progetto e azienda

Se si utilizzano le cartelle progetto e azienda per salvare i file personalizzati per un modello, verificare che opzioni avanzate indichino le cartelle in cui si trovano i file personalizzati.

Nel menu File, selezionare Impostazioni > Opzioni avanzate.
Verificare che XS_FIRM, XS_PROJECT e XS_COMPANY_SETTINGS_DIRECTORY indichino le cartelle corrette.

Trasferimento manuale di file e impostazioni in un nuovo progetto

È possibile copiare molti tipi di file utilizzando una raccolta online locale o privata di Tekla Warehouse. Per ulteriori informazioni, vedere le Tekla Warehouseistruzioni di .

È inoltre possibile copiare automaticamente alcune informazioni nella nuova versione utilizzando lo strumento Wizard di migrazione.

Verificare almeno i seguenti file e impostazioni:
- Opzioni avanzate
- File correlati a template, report e disegni
- File di catalogo: catalogo profili, catalogo materiali, catalogo bulloni, catalogo assemblaggio bulloni, catalogo sagome delle barre d'armatura
- File di conversione
- Impostazioni di esportazione NC
- Impostazioni del catalogo stampanti
- Attributi utente
- Proprietà degli oggetti del modello salvate
Reinstallare le estensioni per la nuova versione di Tekla Structures.

Importazione del modello e dei disegni di Tekla Structures in un altro modello

È possibile utilizzare il comando Importa modello per importare un modello Tekla Structures e i disegni in un altro modello. Se il modello importato viene aggiornato successivamente, è possibile reimportare il modello aggiornato.

È possibile utilizzare il comando Importa modello per:

Importare il modello in un nuovo modello vuoto a causa di alcuni problemi nel modello, come ad esempio nei seguiti casi:
- Il modello è danneggiato.
- Nel modello sono presenti parti danneggiate.
- Il modello non si apre.
- Una funzione specifica provoca un errore dell'applicazione, come la marcatura o la creazione di un disegno.
Unire i modelli.
Portare un progetto precedente in una nuova versione di Tekla Structures.

Alcuni aspetti da considerare prima di eseguire l'importazione:

L'importazione del modello non avrà esito positivo se entrambi i modelli sono stati avviati con lo stesso modello prototipo.
L'importazione funziona solo in una direzione. Non può essere utilizzata per lo scambio di dati bidirezionale. Per questo si consiglia di utilizzare Tekla Model Sharing.
Se si esegue l'importazione in un modello esistente, correggere i possibili conflitti di marcatura aggiungendo i prefissi nella serie di marcatura.
Non è possibile importare i modelli dalle versioni precedenti di Tekla Structures direttamente in una versione più recente. È necessario aprire il modello per l'aggiornamento.
È possibile utilizzare il comando Importa modello come sostituzione dell'importazione del modello dump precedente. Importare il modello in un modello Tekla Structures vuoto creato senza un modello prototipo.
Non è possibile importare un modello o parti di esso direttamente nello stesso modello (ad esempio, se la cartella del modello è stata copiata nel file system e poi utilizzata separatamente). Questo problema può essere risolto, ad esempio, importando prima il modello in un nuovo modello vuoto o utilizzando il comando Salva come per creare una copia del modello.
Il comando Importa modello importa solo il modello e i disegni. Non importa i file di attributi o i file di database, poiché tali file potrebbero essere la causa dei problemi nel modello.
Un log viene creato durante l'importazione del modello. È possibile utilizzare l'opzione avanzata XS_IMPORT_MODEL_LOG per controllare se viene creato un nuovo log ogni volta che si importa un modello o se le voci di log vengono aggiunte al log esistente.

Aprire il modello Tekla Structures nel quale importare l'altro modello.
Aprire Avvio rapido , iniziare a digitare importa modello, quindi selezionare il comando Importa modello dalla lista visualizzata.

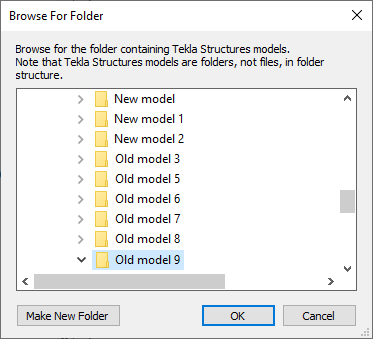

Selezionare una cartella del modello da importare, quindi cliccare su OK.

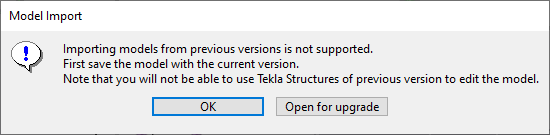

Se si apre un modello da una versione precedente di Tekla Structures, viene visualizzato il seguente messaggio:

Per aprire e salvare il modello nella nuova versione, cliccare su Apri per l'aggiornamento.

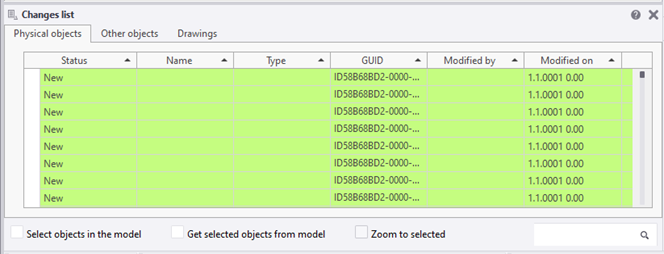

Gli oggetti del modello e i disegni vengono importati. Se si importa un progetto in un altro, viene eseguito un controllo di revisione. Le modifiche vengono visualizzate utilizzando la stessa lista utilizzata in Tekla Model Sharing.

Pertanto, se si importa prima un modello e poi una versione avanzata del modello, non duplica nulla, ma mostra cosa è nuovo, cosa è stato modificato, cosa è stato eliminato e cosa non è stato modificato.

Con le impostazioni di default, l'attributo Bloccato viene impostato su Sì negli oggetti importati. Il blocco è controllato dall'opzione avanzata XS_MODEL_IMPORT_LOCK_OBJECTS nella categoria Importazione della finestra di dialogo Opzioni avanzate.
