Tekla Structures 2024 fornisce un'esportazione diretta ed efficiente dei disegni nel formato Microstation 2D DGN v8, che soddisfa i requisiti di chi si occupa di ponti e di altre opere civili.

L'esportazione diretta in DGN consente di evitare il rischio di perdita di dati associato alla conversione in più fasi da disegno a DWG e successivamente a DGN.

Il DGN è incorporato nell'esportazione dei disegni esistenti e la finestra di dialogo di esportazione dei disegni contiene ora una nuova opzione per esportare i disegni 2D nel formato DGN v8 oltre ai formati DWG e DXF esistenti. L'esportazione è impostata in modo simile all'esportazione DWG/DXF del disegno esistente, tuttavia i file di template sono separati e alcune etichette utilizzano una terminologia specifica del formato.

Per ulteriori informazioni sull'esportazione dei disegni, vedere Esportazione di un disegno in formato 2D DWG, DXF o DGN.

Miglioramenti e modifiche all'esportazione dei disegni:

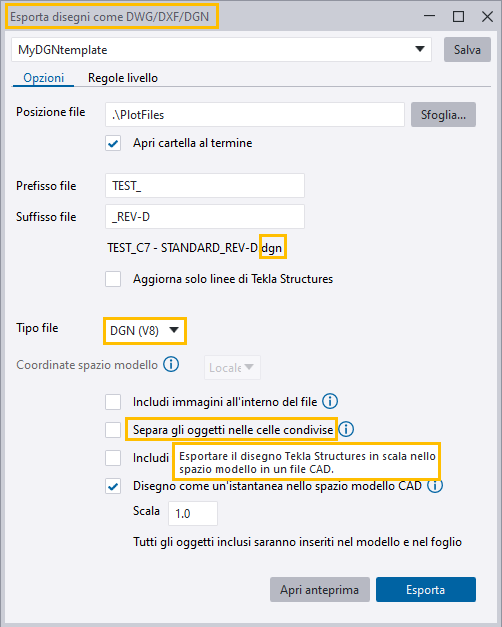

• La finestra di dialogo ha un nuovo titolo per includere il formato DGN: Esporta disegni come DWG/DXF/DGN.

• È stato aggiunto il nuovo tipo di file DGN (V8).

• Le nuove descrizioni comandi guidano l'utente attraverso la configurazione.

• Il tipo di file di esportazione selezionato definisce alcune delle etichette e i suggerimenti vengono adattati rispettivamente.

• Nei file DGN i blocchi di disegno sono chiamati celle condivise. Nella nuova esportazione DGN l'opzione Separa gli oggetti nelle celle condivise esporta tutti gli oggetti grafici come singoli oggetti anziché come celle condivise.



• È possibile utilizzare un file seed DGN e configurare le regole per la mappatura degli elementi degli oggetti a livelli DGN specifici.

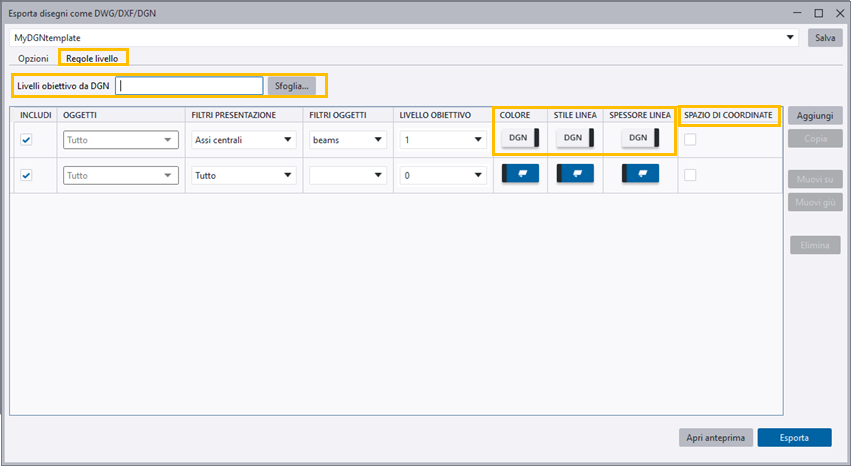

• Nell'esportazione DGN, le regole sono configurate nella scheda Regole livello. L'opzione Livelli obiettivo da DGN consente di cercare un template DGN.



• È inoltre possibile definire se la linea di costruzione (colore, stile di linea, spessore linea) viene preso dalle impostazioni Tekla Structures o dal template DGN.

• Nell'esportazione DGN, per disegnare correttamente gli oggetti del disegno nello spazio di coordinate, selezionare la casella di controllo nella colonna Spazio di coordinate.

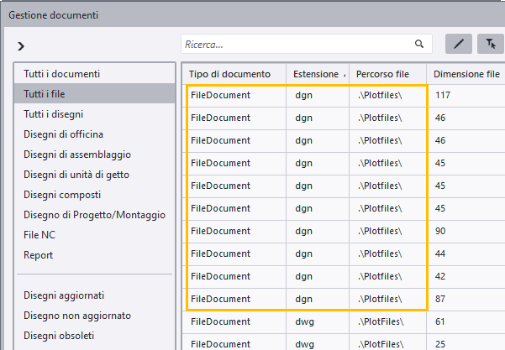

• Il formato file DGN è ora incluso in Gestione documenti negli ambienti comune e di default. Se Gestione documenti non mostra i file DGN, è possibile aggiungere il tipo di file nel file DocumentManagerFileDocumentSettings.txt che si trova nella cartella modello, progetto o azienda.



• L'estensione BIM Publisher ora supporta i file DGN.
