È possibile accedere alla tavolozza colori in uno dei seguenti modi:

• In modalità di disegno, passare al menu File e cliccare su Editor > Editor della tavolozza colori. Qui è possibile modificare o aggiungere colori personalizzati.



  Per passare da una modalità di visualizzazione all'altra, cliccare sul pulsante /. In modalità elenco, è inoltre possibile visualizzare i nomi dei nuovi colori personalizzati.



• Nel pannello proprietà per gli oggetti di disegno, cliccare su una casella di impostazione del colore. dove è possibile selezionare i colori dalle tavolozze disponibili. Per accedere alla modalità di modifica del colore, cliccare sul pulsante Modifica colori in alto.



• Nella finestra di dialogo a livello disegno o vista per un oggetto del disegno, cliccare sul nuovo pulsante di selezione accanto a un'impostazione di colore. dove è possibile selezionare i colori dalle tavolozze disponibili. Per accedere alla modalità di modifica del colore, cliccare sul pulsante Modifica colori in alto.



• Nella barra degli strumenti contestuale di un oggetto di disegno, cliccare sulla casella di impostazione del colore, dove è possibile selezionare i colori dalle tavolozze disponibili. Per accedere alla modalità di modifica del colore personalizzato, cliccare sul pulsante Modifica colori in alto.



• Nella finestra di dialogo Stampa disegni cliccare su nella scheda Proprietà linea. La tavolozza colori viene visualizzata anche quando si seleziona Person. come opzione del colore di stampa. dove è possibile selezionare i colori dalle tavolozze disponibili. Per accedere alla modalità di modifica del colore personalizzato, cliccare sul pulsante Modifica colori in alto.



• Nelle impostazioni linea di default dello smusso bordo: passare al menu File, cliccare su Impostazioni > Opzioni > Oggetti di disegno, quindi cliccare sul nuovo pulsante di selezione accanto all'impostazione Colore linea dello smusso bordo. dove è possibile selezionare i colori dalle tavolozze disponibili. Per accedere alla modalità di modifica del colore personalizzato, cliccare sul pulsante Modifica colori in alto.
• In un template dell'editor template cliccare due volte su un oggetto sagoma o un oggetto di testo per visualizzare le proprietà oggetto, quindi cliccare su un colore. Qui è possibile selezionare e aggiungere colori.



Aprire l'editor della tavolozza colori:

• In modalità di disegno, passare al menu File e cliccare su Editor > Editor della tavolozza colori.

Aggiungere i colori:

• In modalità di modifica, cliccare sul pulsante Aggiungi nuovo colore personalizzato. Nella finestra di dialogo Aggiungi colore visualizzata, utilizzare il cursore del colore a sinistra per passare al colore desiderato, quindi selezionare la sfumatura richiesta nell'area del colore con la selezione colori. In alternativa, inserire i valori RGB o HEX esatti. È inoltre possibile assegnare un nome al colore, se lo si desidera. Al termine, cliccare su OK.

Tekla Structures aggiunge il colore nella sezione Person. della finestra di dialogo della tavolozza colori. Il nome del colore viene visualizzato quando si punta il colore personalizzato nella tavolozza. Aggiungere tutti i colori desiderati allo stesso modo. Al termine, salvare i colori aggiunti in una tavolozza per assicurarsi che vengano conservati.

• Per salvare i colori personalizzati aggiunti nella sezione Person. in una tavolozza, in modalità di modifica, immettere un nome per il file della tavolozza colori nella casella Person., quindi cliccare su Salva.



I file della tavolozza colori vengono salvati come file *.ColorPalette.xml nella cartella \attributes all'interno della cartella modello corrente. È possibile salvare tutti i file delle tavolozze colori necessari e inserirli nelle cartelle azienda e progetto per la condivisione.

Le tavolozze colori salvate sono disponibili per tutti i tipi di oggetti del disegno su tutti i livelli di proprietà del disegno, nella stampa e per i template nell'editor template.

I colori personalizzati utilizzati negli oggetti del disegno vengono salvati nel database dei disegni, mentre i colori personalizzati utilizzati nei file di impostazione a livello di disegno, vista o oggetto vengono salvati nei file di impostazione. Ciò significa che la rimozione dalla tavolozza colori di un colore personalizzato attualmente utilizzato in un oggetto di disegno non influisce su alcun disegno o sui file della tavolozza colori salvati.

È possibile modificare un colore o rimuovere un colore non necessario da una tavolozza.

• Per rimuovere un colore, in modalità di modifica colore aprire una tavolozza colori, cliccare sul colore nella tavolozza e premere Canc sulla tastiera, oppure cliccare con il pulsante destro del mouse sul colore e selezionare Elimina.
• Per modificare un colore, cliccare con il pulsante destro del mouse sul colore nella tavolozza e selezionare Modifica.

Quando si modifica una tavolozza, il nome della tavolozza viene contrassegnato da un asterisco (*) e il nome viene visualizzato in corsivo, ad esempio I miei colori*. Una volta completata l'operazione, cliccare su Salva.

• Per assegnare un colore personalizzato a un oggetto di disegno, cliccare su un'impostazione di colore nel pannello proprietà dell'oggetto di disegno o sul pulsante di selezione nella finestra di dialogo delle proprietà dell'oggetto di disegno, selezionare una tavolozza colori salvata dalla lista Person., quindi cliccare su un colore personalizzato nella tavolozza. Infine, cliccare su Modifica nelle proprietà per applicare le modifiche.



• Se si desidera utilizzare lo stesso colore personalizzato per più oggetti, assicurarsi che il pannello proprietà sia aperto e selezionare gli oggetti nel disegno. Varia viene visualizzato nella casella dei colori se i colori sono diversi e sono elencati i colori per gli oggetti. Selezionare il colore desiderato dalla tavolozza e cliccare su Modifica.

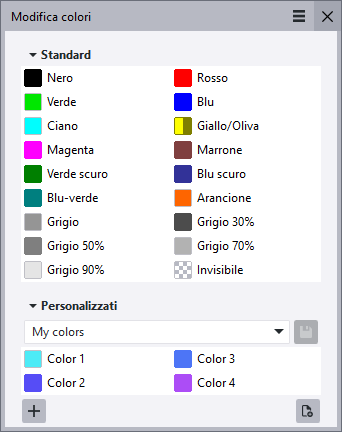

• Se sono stati aggiunti nomi per i colori personalizzati, questi vengono visualizzati in modalità elenco:



In Tekla Structures 2024 sono disponibili nuove opzioni per creare esattamente l'output desiderato. Nella scheda Proprietà linea è ora possibile:

• Selezionare l'opzione di colore di stampa desiderata dalla nuova lista Colore in uscita:

  Per oggetto - utilizza i colori degli oggetti del disegno nella stampa così come sono

  Person. - mappa i colori degli oggetti ai colori personalizzati

  Scala di grigi - stampa in scala di grigi

  Nessun output - salta la stampa di oggetti che hanno un determinato colore



• Mostra il colore di output selezionato e lo spessore della linea nell'anteprima di output.
• Selezionare più righe utilizzando Ctrl o Maiusc , quindi selezionare un comando dal menu di scelta rapida:



• Mostrare immediatamente le modifiche nell'anteprima del disegno. È possibile utilizzare la rotellina del mouse per ingrandire l'anteprima. È inoltre possibile ingrandire le aree di interesse. L'anteprima supporta anche il panning.
• Aggiungere nuove proprietà linea e rimuovere quelle esistenti.
• Utilizzare i colori definiti per gli oggetti nel disegno corrente come colori di output.
• Definire un colore e uno spessore linea di default per i colori degli oggetti utilizzati nel disegno per i quali non è stato definito un colore di output nelle proprietà linea.
• Salvare le modifiche apportate alle proprietà linea nelle impostazioni di stampa in modo da poterle caricare in un secondo momento.

Altre modifiche apportate alle proprietà linea:

• Il pulsante Ripristina colori è stato rimosso in quanto non è più necessario.
• Se è stato selezionato Scala di grigi Tekla o Bianco e nero come colore di stampa nella scheda Opzioni, l'impostazione delle proprietà linea Colore in uscita è disattivata.



• Scala di grigi Tekla sostituisce la scheda precedente Scala di grigi nella scheda Opzioni nella stampa e nella selezione della modalità colore del disegno in File > Impostazioni. In modalità Scala di grigi Tekla, alcuni colori standard vengono visualizzati come nero, mentre la nuova opzione Scala di grigi converte tutti i colori, standard e personalizzati, in diverse tonalità di grigio utilizzando un algoritmo. Nelle proprietà linea il grigio viene mostrato in entrambe le modalità scala di grigi come percentuale, ad esempio "Scala di grigi Tekla - Grigio 50 %" o "Scala di grigi - Grigio 29 %".
• Se sono state caricate le impostazioni di stampa e si apportano delle modifiche alle impostazioni, il nome del file delle impostazioni verrà visualizzato in corsivo e avrà un asterisco alla fine (MySettings*), e il pulsante Salva verrà attivato.

I template dell'editor template ora supportano i colori personalizzati e l'editor template è in grado di utilizzare gli stessi file della tavolozza colori personalizzati utilizzati per gli oggetti di disegno e la stampa.

Nell'editor template è possibile:

• Modificare il colore di un oggetto di testo. A tale scopo, cliccare due volte su un oggetto di testo nel template e, nelle proprietà oggetto, cliccare sul pulsante accanto all'impostazione del carattere. Cliccare quindi sulla casella del colore e selezionare un colore personalizzato.



• Modificare il colore di un oggetto sagoma. A tale scopo, cliccare due volte su un oggetto di sagoma, ad esempio una linea, e nelle proprietà oggetto cliccare sulla casella del colore e selezionare un colore personalizzato.



• Aggiungere nuovi colori (Aggiungi) e salvare nuove tavolozze colori personalizzate (Nuovo).

Il nome del colore giallo standard è stato modificato in Giallo/Oliva per spiegare meglio che il giallo viene visualizzato in modo diverso a seconda del colore di sfondo del disegno (bianco o nero). Anche le icone che rappresentano il colore Giallo/Oliva nei disegni e nella stampa sono state modificate di conseguenza.
