Le macro create vengono ora salvate nella cartella modello, nella cartella \macros\drawings o \macros\modeling a seconda della modalità (disegno o modellazione) utilizzata durante la creazione delle macro. Tekla Structures crea automaticamente queste cartelle quando si creano le macro.

In precedenza, durante la creazione delle macro personalizzate veniva selezionata la posizione della cartella Globale o Locale.

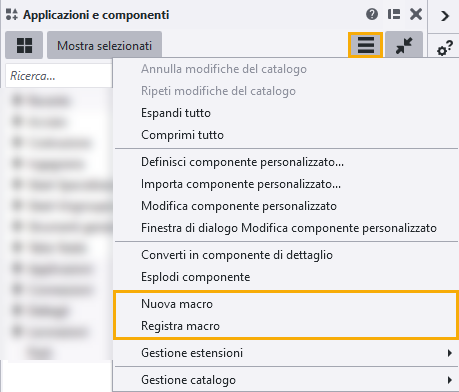

Per registrare una macro o creare un file di macro, accedere al catalogo Applicazioni e componenti, cliccare su Accedi a funzioni avanzate e selezionare Nuova macro o Registra macro.

Le cartelle \macros nella cartella modello non sono condivise in Tekla Model Sharing.

In Tekla Structures 2022 è stata introdotta l'impostazione Entità gettate abilitate in Organizzazione, consentendo di controllare se le entità gettate o le unità di getto in opera sono utilizzate come livello gerarchico gettato in opera più alto in Organizzazione. L'impostazione Entità gettate abilitate si trova nella scheda Sincronizzazione in Organizzazione Impostazioni.

Tekla Structures 2023 SP1 ha introdotto una modifica a questa funzionalità. Da Tekla Structures 2023 SP1 in avanti, per utilizzare l'impostazione Entità gettate abilitate, è necessario impostare l'opzione avanzata XS_ENABLE_POUR_MANAGEMENT su TRUE. Se l'opzione avanzata XS_ENABLE_POUR_MANAGEMENT è impostata su FALSE, l'impostazione Entità gettate abilitate non viene visualizzata in Organizzazione e non è possibile utilizzare le entità gettate come livello gerarchico gettato in opera più alto in Organizzazione.

In precedenza, l'impostazione Entità gettate abilitate era sempre disponibile in Organizzazione Impostazioni, indipendentemente dal valore dell'opzione avanzata.

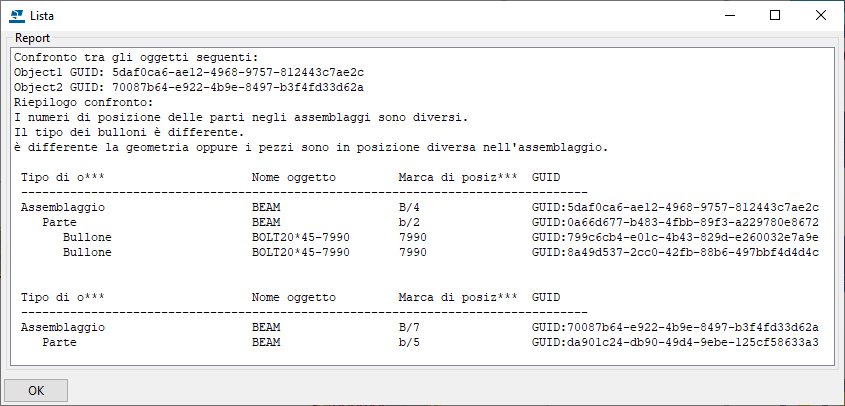

Quando si confrontano parti, assemblaggi o unità di getto e si utilizza il comando Compara parti o Compara assemblaggi in Modifica > Compara o nel menu di scelta rapida, in Tekla Structures ora viene visualizzato un report con ulteriori dettagli sul confronto. Ad esempio:

Se si selezionano le righe nel report, Tekla Structures evidenzia gli oggetti corrispondenti nel modello ed è possibile esaminare ulteriormente gli oggetti. Ad esempio, è possibile selezionare i sotto-assemblaggi negli assemblaggi confrontati precedentemente e utilizzare nuovamente il comando Compara assemblaggi per confrontare i sotto-assemblaggi.

Se necessario, è possibile personalizzare il template dei report di confronto in base alle proprie esigenze. Quando Tekla Structures è installato nella cartella ..\Program Files, di default il template è disponibile nella cartella ..\ProgramData\Trimble\Tekla Structures\<version>\Environments\common\system\. Copiare il template TS_Report_Assembly_Comparison.rpt nella cartella progetto o azienda, quindi modificare il template copiato secondo necessità.

In precedenza, i risultati del confronto venivano visualizzati solo sulla barra di stato.

• Dalla versione 2021, Tekla Structures utilizza la creazione di istanze nella creazione di solidi di parti in acciaio e calcestruzzo. Ora le istanze solide vengono utilizzate anche per le travi a spirale (come le travi a spirale in acciaio e le rampe prefabbricate in calcestruzzo), per i piatti lofted e per le parti in acciaio con tagli di preparazione saldatura. Le istanze migliorano la velocità di creazione degli oggetti solidi, ad esempio, nell'apertura, nella marcatura, nei disegni di progetto/montaggio e nelle esportazioni della vista modello. Il consumo di memoria dell'applicazione è inoltre inferiore quando parti simili vengono utilizzate in più istanze del modello.

• In Tekla Structures 2024 è stato migliorato il modo in cui vengono generati gli oggetti del modello non lineari, come le solette lofted. Dopo questo aggiornamento, se si apre un modello creato in una versione precedente di Tekla Structures, il numero di facce di un oggetto solido potrebbe cambiare. Se sono presenti oggetti di superficie o set di barre d'armatura con superfici segmento create su tali oggetti solidi, il numero modificato di facce può causare la visualizzazione di spazi tra gli oggetti di superficie o le superfici dei segmenti. Poiché è tecnicamente difficile correggere automaticamente questi spazi, è necessario farlo manualmente e potrebbe essere necessario creare nuovi oggetti di superficie o superfici segmento per riempire gli spazi.
