Layout piano

• La funzionalità della scheda Definito dall'utente è stata migliorata in modo che sia ora possibile definire il nome della scheda e, se necessario, definire anche più schede Definito dall'utente, ciascuna con il proprio nome. In precedenza, era disponibile una sola scheda e il relativo nome era codificato.

  A seguito di questo miglioramento, il nome della scheda definito in un file floorlayout.objects.inp esistente è ora visibile nella finestra di dialogo Layout piano. In precedenza, veniva sempre sostituito dall'impostazione di default codificata Definito dall'utente, anche se si modificava il nome nel file.

Cicli di sollevamento alveolare

È ora possibile specificare il nome e il materiale per i tagli dell'incavo nella nuova scheda Impostazioni di taglio.

Finestra pannello sandwich

• È ora possibile definire gli offset per l'estensione dell'isolamento nella scheda Lamine extra.



• È ora possibile definire una Classe e un Nome UDA, nonché il Valor per le parti di estensione (1) e (4) nelle schede Dettaglio inferiore, Dettaglio inferiore, Dettaglio a destra e Dettaglio superiore.



Elementi layout parete

Sono ora disponibili due nuove opzioni per la creazione dei giunti:

• Per lunghezza esatta per definire le lunghezze esatte delle parti della parte in cui è suddiviso il layout parete.

• Per lunghezza uguale per definire la lunghezza minima e massima di un pezzo della parete. Il layout parete è suddiviso in parti di uguale lunghezza.

Trave controventata (88), (89)

Nella scheda Geometria è ora possibile utilizzare la nuova impostazione Taglio per selezionare se l'intera trave controventata viene tagliata in corrispondenza delle forometrie o solo le parti che collidono con le forometrie.

Barra armat. per bordo singolo (93)

Nella scheda Configurazione è disponibile una nuova impostazione, Geometria unità di getto. È possibile impostarla su Sì per specificare che l'armatura viene creata utilizzando la geometria di tutte le parti all'interno dell'unità di getto anziché solo della parte selezionata.

Strumenti di accoppiamento e ancoraggio delle barre d'armatura

Prima di creare i connettori e gli ancoraggi di estremità delle barre d'armatura, è ora possibile utilizzare la nuova opzione avanzata XS_REBAR_END_SPECIFIC_UDA_METHOD per controllare quali attributi utente vengono aggiunti alle estremità delle barre. Utilizzare il valore di default START_AND_END per creare UDA del segmento iniziale o del segmento finale oppure impostare l'opzione avanzata su SHORT_AND_LONG per creare UDA del segmento corto o del segmento lungo.

Sovrapposizione laminati a freddo (1)

È ora possibile specificare nella scheda Puntelli che vengono creati solo bulloni di puntelli senza creare profili o piatti per i puntelli.

Piastra saldata (10), Piastra bullonata (11)

È ora possibile specificare la quota verticale dal bordo del piatto piastra alla flangia del parte principale nella scheda Piastra. In precedenza, era possibile definire solo le quota orizzontali.

Controventi incrociati (19)

Ora è possibile specificare la Lunghezza di taglio del bullone nella scheda Bulloni.

Tube gusset (20)

È ora possibile definire i fori di ventilazione nei piatti d'estremità nella scheda Conn controv..

Zona pannello trave e colonna tubo (21)

È ora possibile specificare la proprietà parte Fine per tutte le parti nella scheda Parti pannello.

Bolted Cap Plate (27)

La finestra di dialogo Bolted Cap Plate (27) ora contiene un'immagine del posizionamento della saldatura.

Appoggio in sommità (37), Appoggio (39)

Nella scheda Immagine è ora possibile definire la larghezza del piatto d'estremità dai bordi della parte principale. Nella scheda Parti, è possibile definire le quote del piatto d'estremità rotondo.

Piatto d'estremità irrigidito (27), Piatto d'estremità irrig. parz. (65)

• Nella scheda Immagine è ora possibile specificare una distanza tra il piatto anteriore e la parte principale.



• Nella scheda Parti sono ora disponibili due nuove opzioni per controllare meglio la larghezza e l'altezza dei piatti di spessoramento.



Rinforzo (40)

È ora possibile specificare nella scheda Piatti aggiuntivi che venga creato un piatto bullonato per ogni riga di bulloni nel gruppo bulloni.

Piastra tubolare d'angolo (56)

È ora possibile definire le dimensioni dei piatti d'estremità quadrati, nonché il tipo di smusso e le quote nella scheda Conn controv..

Splice Type 1 (56)

Ora è possibile definire anche il prefisso di assemblaggio e il numero partenza per il piato d'anima nella scheda Parti.

Vertical bracing PS (S56)

La modalità di selezione dei punti di inserimento durante la creazione del componente è stata modificata. In precedenza, era necessario selezionare i punti creati come oggetti del modello. Ora è possibile selezionare le posizioni finali del controvento utilizzando qualsiasi punto del modello.

Piastra (58), Incrocio con piastra (60) , Incrocio con piastra (62)

È ora possibile impostare il piatto piastra come parte principale per i bulloni che collegano il piatto piastra alla parte principale o all'ultima parte secondaria impostando il tipo di bullone su Officina.

Piastra (58), Incrocio flangiato (61), Incrocio con piastra (62), Piastra d'angolo (63)

Nella scheda Conn controv. è ora possibile specificare la creazione di una saldatura tra il piatto di riempimento e la parte secondaria. È possibile utilizzare questa impostazione quando il tipo connessione è bulloni.

Scala sostegno (S60)

Nella scheda Parametri è ora possibile definire gli smussi nella parte superiore delle barre parapetto.

Scale (S71), Scala Tipo 1 (S72), Scala Polybeam (S73), Scala Tipo 3 (S74)

Le saldature numero 2 e 3 sono ora controllate dall'opzione Crea assemblaggio nella scheda Impost.scala.

Scale S71

È ora possibile specificare un componente personalizzato diverso per il primo gradino, l'ultimo gradino e il gradino centrale nella scheda Gradini.

Scala Tipo 3 (S74)

È ora possibile specificare la creazione di staffe orizzontali e verticali per il gradino superiore e inferiore nelle schede Staffa orizzontale e Staffa verticale.

Giunto di connessione U.S. (77)

È ora possibile utilizzare la nuova opzione Per immagini per creare un Ass.piastra di giunzione in base alle opzioni dell'immagine nella scheda Parametri.

Piatto laterale montante (83)

Ora è possibile definire la Lunghezza di taglio nella scheda Bulloni.

Rinforzo colonna (102)

È ora possibile specificare la posizione orizzontale del piatto e dei bulloni nella scheda Vert/cap.

Stub Connection (119)

• È ora possibile specificare i prefissi di marcatura parte e i numeri partenza per tutte le parti nella scheda Parti.

• È ora possibile definire la larghezza e l'altezza del Piatto d'estremità 2 nella scheda Parti.

Connessione a momento bullonata (134)

È ora possibile specificare proprietà dei bulloni diverse per i bulloni della flangia superiore e inferiore.

Angolari (141), Angolari su due lati (143)

Nella scheda Bulloni è ora possibile controllare la posizione verticale del gruppo bulloni quando la parte secondaria è inclinata.

Angolari su due lati (143)

Nella scheda Parti sono ora disponibili due nuovi tipi di connessione di sicurezza.

Gli angolari vengono spostati verso l'alto per creare una connessione di sicurezza:

Gli angolari sono intagliati nella parte inferiore per creare una connessione di sicurezza:

Piatto d'estremità (144)

Il componente ora funziona con le parti secondarie create da piastre saldate.

Piastra di accoppiamento semplice (146)

• È ora possibile specificare separatamente i fori asolati e l'aumento della lunghezza dei bulloni per i bulloni superiore e inferiore nelle schede BoxPBolts e BoxSBolts.

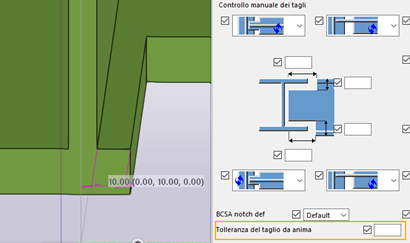

• Nella scheda Intaglio è disponibile una nuova impostazione Tolleranza del taglio da anima che è possibile utilizzare per definire un valore di tolleranza per il taglio dell'anima della trave. Il valore definisce la porzione di anima che non viene tagliata.



Appoggio con profili angolari (170)

È ora possibile selezionare profili diversi e definire proprietà diverse per l'angolo superiore e inferiore.

Anche le impostazioni di saldatura per gli angoli sono ora separate.

Sezione piolo (1010)

È ora possibile scegliere nella scheda Immagine se creare pioli di taglio come profili, pioli o bulloni. È inoltre possibile specificare le proprietà di profilo, bulloni e pioli.

Dettaglio base scala (1043)

È ora possibile utilizzare la saldatura 3 come saldatura tra il piatto verticale e la parte principale e la saldatura 4 come saldatura tra il profilo angolare e la parte principale.

Piastra di base U.S. (1047)

• È ora possibile specificare l'UDA del materiale interasse per i piatti di getto nella scheda Parti. Questa opzione è disponibile solo nell'ambiente USA.

• È ora possibile utilizzare il numero saldatura 6 per saldare una parte principale creata con un profilo RH alla piastra di base. Inoltre, la creazione del numero saldatura 2 è stata corretta per le parti principali con profili RH, C, U e L.
