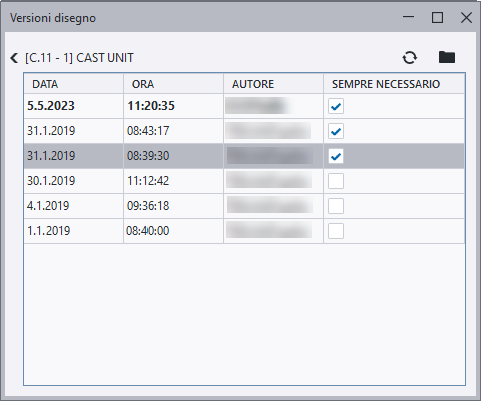

Poiché le versioni disegno potrebbero essere definite per essere rimosse automaticamente con l'opzione avanzata XS_DELETE_UNNECESSARY_DG_FILES, è possibile proteggere alcune versioni dalla rimozione. La funzione Versioni disegno adesso introduce una nuova opzione per contrassegnare le versioni come Sempre necessario, pertanto la versione selezionata sarà protetta dalla rimozione automatica delle versioni disegno precedenti.

Questo miglioramento è stato già introdotto in Tekla Structures 2023 SP1.

Quando si desidera selezionare un altro modello come origine per i template, è ora possibile utilizzare le operazioni di copia e incolla nella casella del percorso cartella della finestra di dialogo Revisione creazione.

Per ulteriori informazioni sui disegni di produzione, vedere Creazione di disegni di produzione.

L'impostazione di default dei caratteri per testi, campi valore e marche nei disegni è stata modificata da Arial Narrow ad Arial negli ambienti comuni e di default.

Il motivo della sostituzione del carattere Arial Narrow è che non sempre viene fornito nell'installazione di Windows e potrebbe essere assente dal computer. Se Arial Narrow non è presente nel computer:

• Il sistema disegna il testo con un altro tipo di carattere, che in genere corrisponde al carattere Arial.
• Il testo risultante è molto più grande del testo nel disegno originale e potrebbe sovrapporsi ad altri oggetti.
• Se si crea un modello utilizzando file di ambiente standard e lo si invia a un altro utente con una configurazione diversa per Arial Narrow, il disegno potrebbe avere un aspetto diverso.

La gestione delle impostazioni di stampa è stata migliorata e ora è possibile verificare più chiaramente se le impostazioni sono state modificate o meno.

• Ora quando si apre la finestra di dialogo Stampa disegni e si caricano alcune impostazioni di stampa, il pulsante Salva rimane disattivato.
• Dopo aver apportato modifiche alle impostazioni di stampa, il nome del file delle impostazioni verrà visualizzato in corsivo e avrà un asterisco alla fine. Il pulsante Salva sarà attivato una volta modificate le impostazioni.

Tekla Structures 2024 introduce anche colori RGB personalizzati e miglioramenti nella gestione delle proprietà linea nella stampa. Per ulteriori informazioni, vedere Nuovi colori personalizzati nei disegni e miglioramenti apportati alle proprietà linea.

Gestione contenuto disegno include ora due nuove categorie di oggetti di costruzione: Sotto-assemblaggi e Oggetti di riferimento.

È possibile eseguire in modo rapido e semplice operazioni come:

• Aggiungere o rimuovere le marche dai sotto-assemblaggi e dagli oggetti di riferimento.

• Verificare quante marche possiedono i sotto-assemblaggi e gli oggetti di riferimento in una vista o nell'intero disegno.

• Verificare il livello gerarchico dei sotto-assemblaggi.

Ora è inoltre possibile controllare la modalità di visualizzazione delle parti del sotto-assemblaggio in Gestione contenuto disegno utilizzando la nuova opzione Mostra le parti secondarie del sotto-assemblaggio del menu Opzioni.

Mostra le parti secondarie del sotto-assemblaggio è selezionato di default, in modo che Gestione contenuto disegno elenchi nella categoria Parti tutte le parti che appartengono agli assemblaggi e ai sotto-assemblaggi selezionati nel disegno. Inoltre, le parti principali dell'assemblaggio sono elencate nella categoria Assemblaggi e le parti principali del sotto-assemblaggio nella categoria Sotto-assemblaggi.

Se non si desidera visualizzare le parti del sotto-assemblaggio nella categoria Parti, cliccare su Mostra le parti secondarie del sotto-assemblaggio. Ora solo nella categoria Sotto-assemblaggi saranno elencate le parti del sotto-assemblaggio.

Per ulteriori informazioni, vedere Gestione contenuto disegno.

L'impostazione dell'unità per CC, CC_CROSS, CC_DIAMETER_CROSS, CC_DIAMETER_LONG, CC_EXACT, CC_EXACT_CROSS, CC_EXACT_LONG e CC_LONG ha smesso di funzionare quando è stata apportata una correzione per farli funzionare nei filtri. Le nostre indagini hanno confermato che questi due requisiti sono in contraddizione e non possono funzionare contemporaneamente. In base al feedback dei clienti, abbiamo deciso di invertire la correzione precedente, il che significa che ora gli attributi sopra menzionati non funzionano più nei filtri di default.

È possibile controllare questa funzionalità in contentattributes_global.lst. Di default, Tipo di unità è ora impostato su Lunghezza per questi attributi, il che attiva le impostazioni delle unità nei disegni ma i filtri non funzionano. Se si lascia vuoto il tipo di unità, l'applicazione di filtri funziona, ma non le impostazioni dell'unità.

Di seguito è riportato un esempio di linea di contentattributes_global.lst di una situazione in cui le impostazioni dell'unità funzionano con i disegni:

CC_EXACT CHARACTER LEFT TRUE 20 0 Length mm

È ora possibile aggiungere proprietà personalizzate nelle marche delle barre d'armatura. A tale scopo, nelle impostazioni del contenuto della marca nella scheda Marca 1 o Marca 2 selezionare Attributo template dalla lista Elementi disponibili e immettere il nome della proprietà personalizzata, ad esempio CUSTOM.REBAR_NUMBER.

Per ulteriori informazioni su questo strumento, vedere Disegna esploso armatura con l'applicazione Esploso e marcatura armatura.

La velocità di Marcatura gruppo barre d'armatura è stata migliorata modificando il comportamento di aggiornamento dello strumento nell'apertura del disegno. Ora lo strumento viene aggiornato solo quando gli oggetti correlati nel modello sono stati modificati. In precedenza, tutte le istanze dello strumento venivano sempre aggiornate nell'apertura del disegno.

• Sono ora supportati gli assemblaggi e i set di barre d'armatura piegati.

• Il nome della vista di rete delle barre d'armatura ora deriva dall'attributo template CATALOG_NAME.
• È stata aggiunta una nuova opzione, Rotazione rete piegata, per ruotare le reti piegate. Le opzioni sono Default, 90, 180 e 270. Se si seleziona Default, le reti sono sempre orientate in modo che le barre d'armatura piegate si trovino sull'asse orizzontale.
