Nuova opzione Nessuno per saltare la creazione di punti di quota

L'impostazione delle regole di quotatura Misura da include una nuova opzione No, che è possibile utilizzare quando non si desidera creare punti di quota per la geometria circostante.

Nuova opzione Punto medio per iniziare la misurazione dal punto centrale

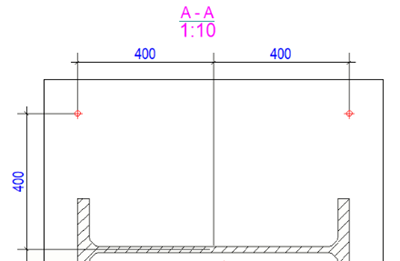

L'impostazione delle regole di quotatura Misura da include una nuova opzione Punto medio, che utilizza il punto centrale di un oggetto come punto di origine per le quote. Questa opzione è utile, ad esempio, per quotare i fori bulloni in un piastra di base.

Punto medio è disponibile per le opzioni Misura da Parte principale, Parte corrente e Nome parte nei metodi di quotatura Filtro, Parti secondarie, Fori, Incavi e Parti adiacenti.

Nuova opzione per misurare solo all'esterno del perimetro

Il metodo di quotatura Sagoma bordo dispone di una nuova opzione Facce visibili, parti unite, che quota solo il perimetro esterno di un assemblaggio. In precedenza, erano presenti due opzioni Tutte le facce e Facce visibili, e ora quest'ultima è stata rinominata in Facce visibili, parti separate per chiarire la differenza rispetto alla nuova opzione Facce visibili, parti unite. La nuova opzione è in genere necessaria per le capriate, quando viene quotato solo il perimetro esterno della capriata.

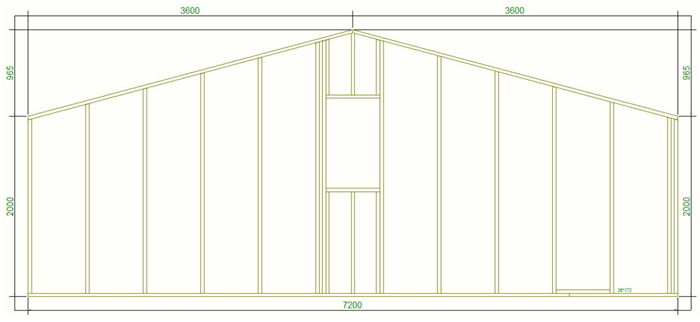

Esempio di Facce visibili, parti unite:

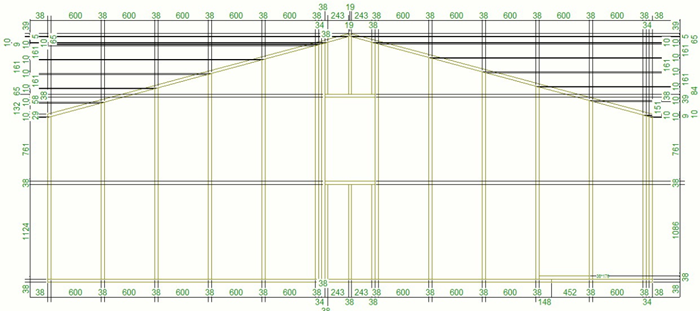

Esempio di Facce visibili, parti separate:

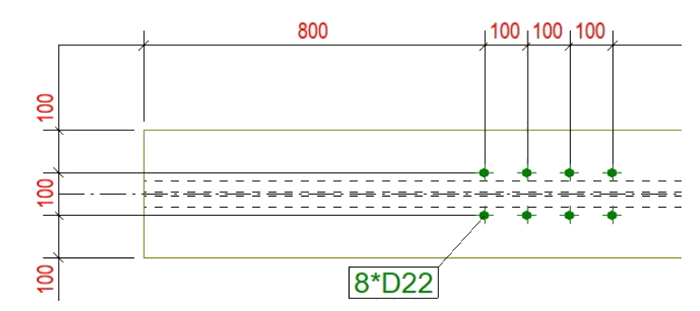

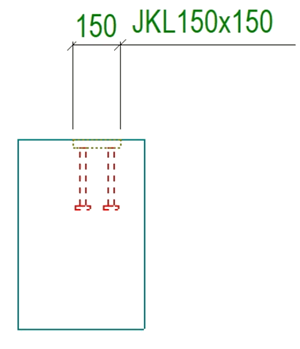

Miglioramento della quotatura di matrice e gruppo bulloni

La quotatura di gruppi e matrici di bulloni con il tipo di quotatura Filtro è stata migliorata in modo che ogni singolo bullone sia quotato con tutte le opzioni di posizione dei punti di quota (sinistra, centro, destra, entrambi). In precedenza, questa opzione funzionava solo per le matrici bulloni, quando la posizione del punto di quota era impostata al centro.

L'impostazione Solo oggetti sui lati selezionati ora funziona per i gruppi bulloni.
