Nuova opzione metrica dell'altezza dei caratteri per la stampa e l'esportazione dei disegni: Altezza CAP
È ora possibile utilizzare l'altezza CAP come metrica dell'altezza carattere nei disegni di Tekla Structures e avere un maggiore controllo sull'altezza carattere nel contenuto correlato al disegno, come la stampa e le esportazioni.
Tradizionalmente, l'altezza del testo nei disegni di Tekla Structures si basa solo sulla metrica dell'altezza carattere em (dimensione punto). Tuttavia, alcuni progetti richiedono che l'altezza del testo sia determinata utilizzando un altro standard di settore, l'altezza carattere CAP. L'altezza CAP rappresenta l'altezza di una lettera maiuscola in modo più accurato dell'altezza em.

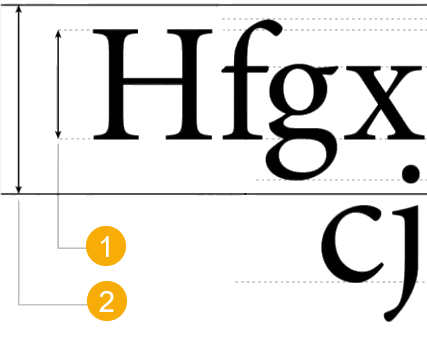

(1) Altezza CAP
(2) Dimensione punto (em)
Con la nuova opzione avanzata XS_DRAWINGS_USE_CAP_HEIGHT_FOR_FONT_HEIGHT è possibile controllare l'altezza carattere nei disegni. Questa opzione avanzata specifica del modello si trova nella categoria Proprietà disegni della finestra di dialogo Opzioni avanzate.
- Quando si imposta questa opzione avanzata su
TRUE, l'altezza CAP viene utilizzata nell'esportazione dei disegni (DGN, DWG e DXF) e nella stampa (carta, file di stampa, PDF) e l'altezza carattere è uguale all'altezza delle lettere maiuscole di un carattere specifico. Quando si utilizza l'altezza CAP, l'altezza carattere impostata nel disegno di Tekla Structures è la stessa quando si apre il disegno in Autodesk AutoCAD o Bentley MicroStation, oppure si stampa il disegno su carta o in un PDF. - Quando si imposta questa opzione avanzata su
FALSE, viene utilizzata l'altezza carattere em. Quando si utilizza l'altezza em e si esporta il disegno da Tekla Structures a un file DWG, ad esempio, l'altezza carattere viene convertita da un'unità a un'altra (da em a CAP) e il risultato è spesso un'altezza carattere errata. - Il valore di default è
FALSEe potrebbe essere necessario modificare il valore inTRUEnel proprio ambiente o per alcuni progetti.

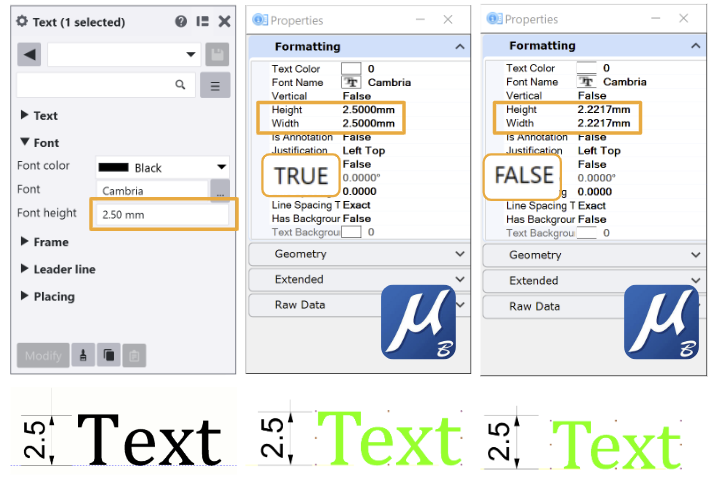

L'immagine seguente illustra la differenza dell'altezza dei caratteri in un file DWG esportato quando l'opzione avanzata è impostata su TRUE (viene utilizzata l'altezza CAP) o FALSE (viene utilizzata l'altezza em):
Altezza carattere nei template disegni
La modifica della metrica dei caratteri non viene applicata automaticamente ai template esistenti. I testi nei disegni creati dai template disegni dell'editor template non sono direttamente interessati dall'opzione avanzata XS_DRAWINGS_USE_CAP_HEIGHT_FOR_FONT_HEIGHT. Il motivo è che la modifica dell'altezza carattere potrebbe causare sovrapposizioni nei campi del template.

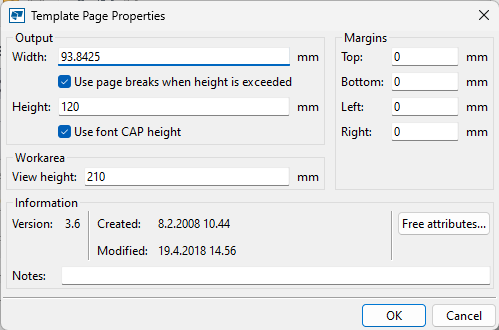

- Se si desidera utilizzare l'altezza CAP in un template disegni specifico, è necessario selezionare l'opzione Utilizza altezza carattere CAP nelle proprietà di pagina del template specifico, quindi regolare il contenuto del template in base alle esigenze per correggere eventuali campi sovrapposti.
-
Quando si crea un nuovo template disegni, la preselezione dell'opzione Usa altezza carattere CAP dipende da come è stato avviato l'editor template:
-
Se l'editor template è stato avviato dall'interno di Tekla Structures dal menu File o durante la modifica di un layout disegno, l'editor template segue l'impostazione XS_DRAWINGS_USE_CAP_HEIGHT_FOR_FONT_HEIGHT.
-

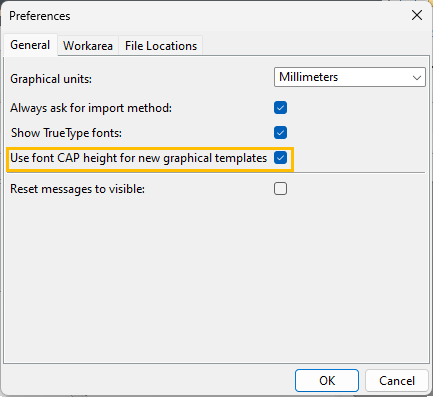

Se l'editor template è stato avviato dall'esterno di Tekla Structures del menu Start di Microsoft Windows, l'opzione è controllata dalle preferenze dell'editor template e se è stata selezionata la casella di controllo Usa altezza carattere CAP per i nuovi template grafici:
-
Nota:
La versione del file di template è stata aumentata per attivare la nuova unità di altezza CAP e le versioni precedenti di Tekla Structures non saranno in grado di utilizzare i template appena creati o modificati.
Nota:
Per i modelli esistenti, della versione precedente, l'opzione Usa altezza carattere CAP non è selezionata di default. Per utilizzare l'altezza CAP in un template precedente, aprire il template per la modifica, selezionare la casella di controllo Usa altezza carattere CAP nelle proprietà della pagina e salvare il template.
