Trimble Connect: BCF topics sostituisce le attività ToDo in Tekla Structures

In Tekla Structures 2024 BCF topics sostituisce le note ToDo utilizzate in precedenza. I BCF topics sono note aggiunte al progetto Trimble Connect collegato.

BCF indica BIM Collaboration Format ed è uno standard industriale aperto di buildingSMART International. Ora, utilizzando il BIM Collaboration Format (BCF), è possibile comunicare problemi basati sul progetto tra diverse applicazioni BIM, come ad esempio Tekla Structures, Tekla PowerFab and Trimble Connect, così come altre applicazioni di terze parti. I BCF topics vengono memorizzati e gestiti in un progetto Trimble Connect, consentendo workflow di collaborazione BIM più fluidi. Di conseguenza, è possibile, ad esempio, utilizzare i BCF topics per comunicare all'interno del modello direttamente con il costruttore che lo utilizza Tekla PowerFab.

In Tekla Structures i BCF topics sono disponibili nella relativa finestra del pannello laterale.

È possibile, ad esempio, aggiungere e modificare topics, aggiungere misurazioni, contrassegni e commenti e assegnare topics agli utenti. Prima di iniziare ad aggiungere i BCF topics in Tekla Structures, il modello deve essere collegato a un progetto Trimble Connect.

I BCF topics possono essere utilizzati con i file .tekla, .ifc e .trb creati da un modello Tekla Structures e caricati in Trimble Connect.

Un file .tekla creato quando si carica il modello Tekla Structures corrente in un progetto Trimble Connect. L'utilizzo di un file .tekla è il metodo di lavoro preferito.

Se si utilizza Tekla Model Sharing con un progetto Trimble Connect, il modello viene caricato automaticamente quando si esegue la scrittura o si creano nuovi dati di base.
Un file .ifc creato da un modello Tekla Structures e caricato in un progetto Trimble Connect.
Un file .trb creato da un modello Tekla Structures durante l'esportazione di Tekla PowerFab e caricato in un progetto Trimble Connect.

Le attività ToDo sono ancora disponibili in Trimble Connect e possono essere utilizzate in Trimble Connect 2D Viewer.

Creazione e modifica di BCF topics

Prima di iniziare ad aggiungere BCF topics in Tekla Structures, assicurarsi che il modello sia collegato a un progetto Trimble Connect.

Utilizzare i topic per comunicare, assegnare, tenere traccia e risolvere i problemi all'interno di un progetto. È possibile visualizzare tutti i topic creati o assegnati all'utente nel pannello laterale Tekla Structures BCF Topics.

Nella scheda della ribbon Trimble Connect cliccare su BCF topics.

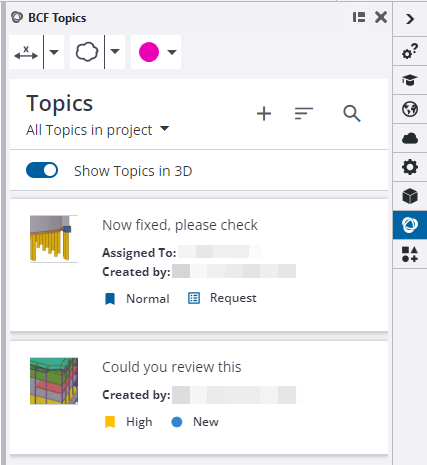

Viene visualizzato il pannello laterale BCF topics che mostra i BCF topics aggiunti al progetto Trimble Connect.
Per creare un nuovo BCF topic, cliccare sul pulsante più .

Viene visualizzata la pagina Nuovo argomento.
Compilare i campi.

Il campo Titolo è obbligatorio.
Assegnare il topic ad un utente o a un gruppo di utenti.

Di default, i BCF topics vengono condivisi con tutti i membri del progetto, tuttavia è possibile selezionare un utente o un gruppo di utenti a cui assegnare i BCF topics con una scadenza specifica quando devono essere risolti.
Utilizzare Aggiungi riferimenti per aggiungere riferimenti a documenti o collegamenti.

Un topic può fare riferimento a diversi documenti o collegamenti. È possibile aggiungere, ad esempio, un file PDF come riferimento.
1. Cliccare su Aggiungi riferimenti.
2. Nella pagina Aggiungi riferimenti selezionare il tipo di riferimento da aggiungere:
  - in selezionare il file di riferimento desiderato dalla lista dei file di progetto.
    I file di progetto allegati puntano sempre alla versione più recente del file memorizzato nel progetto Trimble Connect.
  - in cercare un file di riferimento desiderato per aggiungere un nuovo file.
  - in aggiungi il testo visualizzato per il collegamento e l'URL desiderati.
3. Cliccare su Aggiungi riferimenti.
4. Per aggiungere o rimuovere i file di riferimento:
  - per aggiungere altri file di riferimento, cliccare su per aprire la pagina Aggiungi riferimenti.
  - per rimuovere un file di riferimento, cliccare su accanto al file.
  È possibile utilizzare i riferimenti anche nella pagina Riferimenti dopo la creazione del BCF topic.
Utilizzare Aggiungi modelli per aggiungere i file del modello, se necessario.

Per abilitare il workflow di collaborazione utilizzando i BCF topics, è necessario caricare un modello in un progetto Trimble Connect. Il metodo di lavoro preferito consiste nel caricare il modello come file .tekla. Se è già stato caricato un file .tekla nel progetto Trimble Connect collegato, non è necessario utilizzare l'opzione Aggiungi modelli.

Se si utilizza un file .ifc o .trb anziché un file .tekla, utilizzare l'opzione Aggiungi modelli per selezionare il file contenente gli oggetti associati al BCF topic che si sta creando in Tekla Structures.

Se si utilizzano i file .ifc o .trb, è necessario associare manualmente ogni BCF topic a un file .ifc o .trb quando si creano BCF topic in Tekla Structures. È possibile associare i BCF topic a più file .ifc o .trb contemporaneamente.

In Trimble Connect l'associazione avviene automaticamente, pertanto il comando Aggiungi modelli non è disponibile in Trimble Connect. Quando vengono creati BCF topic in Trimble Connect, Trimble Connect conosce i modelli visibili nella vista e memorizza tali informazioni con i BCF topic. Questi BCF topic funzioneranno correttamente in Tekla Structures.
1. Cliccare su Aggiungi modelli.
2. Nella pagina Aggiungi modelli selezionare il tipo di file del modello da aggiungere:
  - in selezionare il file del modello desiderato dalla lista dei file di progetto.
  - in cercare un file del modello desiderato per aggiungere un nuovo file.
3. Cliccare su Aggiungi modelli.
4. Per aggiungere o rimuovere i file del modello:
  - per aggiungere altri file del modello, cliccare su per aprire la pagina Aggiungi modelli.
  - per rimuovere un file del modello, cliccare su accanto al file.
  È possibile utilizzare i modelli anche nella pagina Modelli dopo la creazione del BCF topic.
Cliccare su Salva.

Una vista viene sempre aggiunta automaticamente a ogni nuovo topic.

Il BCF topics salvato viene sincronizzato immediatamente in Trimble Connect.

È quindi possibile continuare aggiungendo, ad esempio, commenti e viste con marcature grafiche e misurazioni.

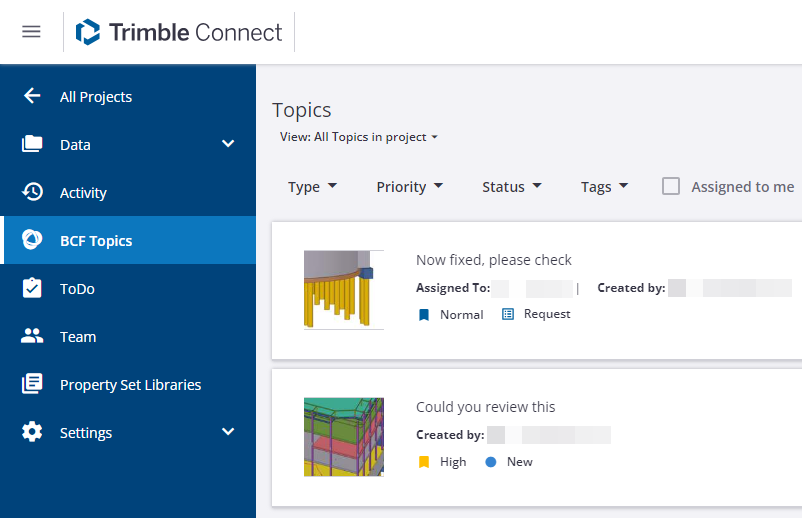

In Trimble Connect è possibile visualizzare i BCF topics nella pagina BCF topics del progetto collegato.

Per modificare ulteriormente un BCF topic in Tekla Structures:


Per	Operazione da eseguire
Definire i topic visualizzati nella pagina Topics nel pannello laterale BCF topics	Nel pannello laterale BCF Topics cliccare sulla freccia sotto a Topics e selezionare l'opzione. Di default, vengono visualizzati i Topic attivi.
Ordinare i topic	Nel pannello laterale BCF topics cliccare su nella parte superiore del pannello laterale e selezionare l'opzione di ordinamento. L'ordinamento di default è per Data di creazione.
Modificare un topic	È possibile modificare i topic creati o che sono stati assegnati all'utente. Nel pannello laterale BCF topics selezionare il BCF topic da modificare. Il topic verrà aperto in una pagina separata. Cliccare su Modifica. Regolare le informazioni sul BCF topic in base alle proprie esigenze. Per salvare le modifiche, cliccare su Salva.
Assegnare un topic	È possibile assegnare i topic creati o che sono stati assegnati all'utente. Nel pannello laterale BCF topics selezionare il BCF topic che si desidera assegnare a qualcuno. Il topic verrà aperto in una pagina separata. Cliccare su Modifica. Nel campo Assegnatario immettere i nomi degli utenti o dei gruppi di utenti. Nel campo Assegnatario possono essere elencati più utenti o gruppi di utenti. Per salvare le modifiche, cliccare su Salva.
Rimuovere un topic	È possibile eliminare solo i topic creati. L'eliminazione di topic dal progetto non può essere annullata. Se si elimina un topic, questo verrà eliminato per tutti coloro ai quali è stato assegnato. Anche tutti i dati vengono cancellati. Nel pannello laterale BCF topics selezionare il BCF topic da rimuovere. Cliccare su Rimuovi. Cliccare su Elimina.
