Selezione di assemblaggi, unità di getto e oggetti nidificati
È possibile selezionare assemblaggi o unità di getto oppure singoli oggetti negli assemblaggi o nei componenti nidificati.
Selezione di assemblaggi e unità di getto
Utilizzare il tasto di selezione Seleziona gli assemblaggi per selezionare assemblaggi e unità di getto.
-
Verificare che il tasto di selezione
Seleziona gli assemblaggi Barra degli strumenti per selezione sia attivo.
In alternativa, per selezionare un intero assemblaggio o unità di getto, tenere premuto il tasto Alt e selezionare una delle parti nell'assemblaggio o nell'unità di getto. Tekla Structures seleziona l'intera unità di getto o l'intero assemblaggio che contiene la parte selezionata.
Il numero di oggetti nell'assemblaggio o nell'unità di getto è mostrato nell'angolo inferiore destro della barra di stato.
Selezione di oggetti nidificati
È possibile selezionare assemblaggi e componenti nidificati. Il pulsante di selezione attivo consente di definire il livello di avvio e la direzione di spostamento nella gerarchia di componenti o assemblaggi. La barra di stato indica i passaggi utilizzati nella gerarchia.
-
Verificare che sia attivo il pulsante di selezione corretto.
-
: per iniziare dagli assemblaggi sul livello superiore, passare ai relativi sotto-assemblaggi e infine selezionare le parti di officina, i bulloni e così via
-
: per iniziare da oggetti singoli e passare ai livelli più elevati degli assemblaggi nidificati -
: per iniziare dai componenti sul livello superiore, passare ai relativi sotto-componenti e infine selezionare le parti di officina, i bulloni e così via -
: per iniziare da oggetti singoli e passare ai livelli più elevati dei componenti nidificati
-
-

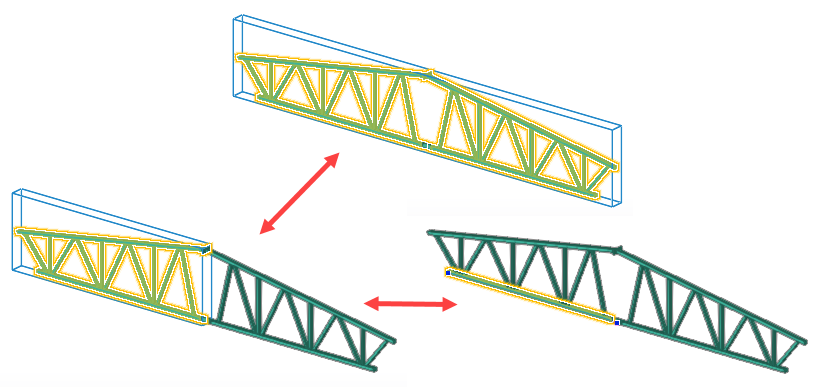

Scorrere con la rotella del mouse.
La casella evidenziata in blu indica l'assemblaggio o il componente selezionabile.
