Trave con irrigidimento (129)
Trave con irrigidimento (129) collega una trave a un'altra trave con un piatto di taglio bullonato e saldato. Il collegamento può essere utilizzato sul lato posteriore di un profilo a U. La trave secondaria può essere a livello, inclinata e/o obliqua.
Oggetti creati
-
Piatti di taglio (1 o 2)
-
Irrigidimento (opzionale)
-
Piatti di rinforzo (opzionali)
-
Saldature
-
Bulloni
-
Tagli
Utilizzare per
|
Situazione |
Descrizione |
|---|---|
|
|
Piatto di taglio a completa penetrazione. |
|
|
Piatto di taglio a completa penetrazione. La parte secondaria è inclinata e/o obliqua. |
|
|
Piatto di taglio con un irrigidimento della trave. |
Ordine di selezione
-
Selezionare la parte principale (trave).
-
Selezionare la parte secondaria (trave).
La connessione viene creata automaticamente quando viene selezionata la parte secondaria.

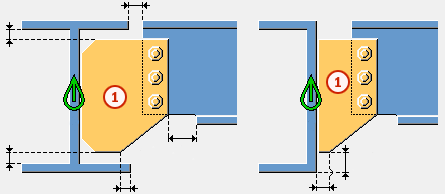

Identificazione delle parti
| Parte | |
|---|---|
|
1 |
Piatto di taglio |
Nota:
Tekla Structures utilizza i valori del file joints.def per creare questo componente.
Scheda Immagine
Utilizzare la scheda Immagine per controllare la posizione del piatto di taglio e dei tagli della flangia e dell'anima della trave.

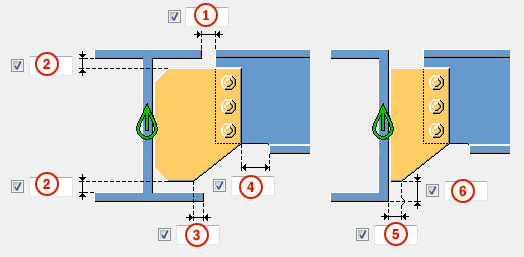

Dimensioni
|
Descrizione |
Default |
|
|---|---|---|
|
1 |
Taglio della parte secondaria. Il taglio della parte secondaria crea una distanza tra la parte principale e la parte secondaria. |
10 mm |
|
2 |
Distanza dal bordo del piatto di taglio dal bordo della flangia della parte principale. |
0 |
|
3 |
Distanza dall'angolo del piatto di taglio al bordo della flangia della parte principale. |
|
|
4 |
Dimensione della distanza della flangia dalla parte secondaria. L'intaglio della flangia è definito dal bordo della sezione di taglio. |
Alla flangia viene aggiunto automaticamente lo stripping quando la sezione di taglio attraversa la flangia. 20 mm |
|
5 |
Distanza dal bordo della parte principale all'angolo del piatto di taglio. |
20 mm |
|
6 |
Distanza dal bordo inferiore della parte principale al bordo inferiore del piatto di taglio. |
10 mm |
Taglio estremità della trave
Definisce la modalità di taglio dell'estremità della trave secondaria. Vista laterale della trave.
|
Opzione |
Descrizione |
|---|---|
|
|
Predefinito Inclinazione AutoDefaults consente di modificare questa opzione. |
|
|
Automatico Se la trave secondaria è inclinata meno di 10 gradi, l'estremità della trave è tagliata a squadra. In caso contrario, l'estremità della trave è tagliata in pendenza. |
|
|
Quadrato Taglia a squadra l'estremità della trave secondaria. |
|
|
Inclinazione Taglia l'estremità della trave secondaria parallela al bordo della parte principale. |
|
|
Taglio a squadra vicino all'anima della parte principale Taglia a squadra l'estremità della trave secondaria e la colloca vicino all'anima della parte principale. |
|
|
Flangia tagliata Taglia l'angolo della flangia all'estremità della trave secondaria. |
Taglio flangia della trave
Definisce la modalità di taglio dell'estremità della flangia della trave secondaria. Vista della trave dall'alto.
|
Opzione |
Descrizione |
|---|---|
|
|
Predefinito Inclinazione AutoDefaults consente di modificare questa opzione. |
|
|
Inclinazione Taglia in pendenza l'estremità della flangia. |
|
|
Quadrato Taglia a squadra una parte della flangia e ne lascia una parte in pendenza. |
Taglio anima della trave
Definisce la modalità di taglio dell'estremità dell'anima della trave secondaria. Vista della trave dall'alto.
|
Opzione |
Descrizione |
|---|---|
|
|
Predefinito Inclinazione AutoDefaults consente di modificare questa opzione. |
|
|
Inclinazione Taglia in pendenza l'estremità dell'anima quando l'estremità della trave secondaria è tagliata in pendenza. |
|
|
Quadrato Taglia a squadra l'estremità dell'anima anche se l'estremità della trave secondaria è tagliata in pendenza. |
Taglio flangia inferiore della trave
|
Opzione |
Descrizione |
|---|---|
|
|
Predefinito Taglio Definisce le dimensioni dell'intaglio. AutoDefaults consente di modificare questa opzione. |
|
|
Taglio Definisce le dimensioni dell'intaglio. Il lato inferiore della trave secondaria è smussato se la sezione di taglio attraversa la flangia. |
|
|
Taglio flangia La flangia della trave secondaria viene tagliata sullo stesso lato della sezione di taglio se questa attraversa la flangia. |
Scheda Piatti
Utilizzare la scheda Piatti per controllare dimensione, posizione, marcatura e forma del piatto di taglio.
Piatto di taglio
| Opzione | Descrizione |
|---|---|
|
Piatto |
Spessore e larghezza del piatto di taglio. |
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Pref. N. |
Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio. |
Il numero partenza della parte di default è definito nelle impostazioni Componenti nel . |
|
Materiale |
Tipo di materiale. |
Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel . |
|
Nome |
Nome mostrato nei disegni e nei report. |

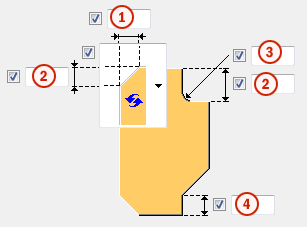

Smussi del piatto di taglio
|
Descrizione |
|
|---|---|
|
1 |
Dimensione orizzontale dello smusso del piatto di taglio. |
|
2 |
Dimensione verticale dello smusso del piatto di taglio. |
|
3 |
Dimensione verticale e orizzontale dello smusso del piatto di taglio. |
|
4 |
Dimensione verticale dal bordo inferiore del piatto di taglio all'angolo del piatto di taglio inferiore. |
Tipo di Smusso
|
Opzione |
Descrizione |
|---|---|
|
|
Default Smusso lineare AutoDefaults consente di modificare questa opzione. |
|
|
Nessuno smusso |
|
|
Smusso lineare |
|
|
Smusso ad arco convesso |
|
|
Smusso ad arco concavo |
Smussi piatto di taglio interno
|
Descrizione |
|
|---|---|
|
1 |
Dimensione orizzontale dello smusso del piatto di taglio. |
|
2 |
Dimensione verticale dello smusso del piatto di taglio. |
|
3 |
Dimensioni di raggio e verticale dello smusso interno del piatto di taglio. |
Tipo di Smusso
|
Opzione |
Opzione |
Descrizione |
|---|---|---|
|
|
|
Default Nessuno smusso AutoDefaults consente di modificare questa opzione. |
|
|
|
Nessuno smusso |
|
|
|
Smusso lineare |
|
|
|
Smusso ad arco convesso |
|
|
|
Smusso ad arco concavo |
Tipo smusso interno
|
Opzione |
Descrizione |
|---|---|
|
|
Default Smusso ad arco concavo AutoDefaults consente di modificare questa opzione. |
|
|
Nessuno smusso |
|
|
Smusso lineare |
|
|
Smusso ad arco convesso |
|
|
Smusso ad arco concavo |
Posizione del piatto di taglio
Definisce il numero e il lato dei piatti di taglio in connessioni di piatti di taglio singoli.
|
Opzione |
Descrizione |
|---|---|
|
|
Default Piatto di taglio lato lontano AutoDefaults consente di modificare questa opzione. |
|
|
Automatico Il componente seleziona automaticamente il piatto di taglio lato vicino o lato lontano. La sezione viene creata sul lato della parte secondaria quando l'angolo tra la parte principale e quella secondaria è inferiore a 90 gradi. |
|
|
Piatto di taglio lato lontano |
|
|
Piatto di taglio lato vicino e lato lontano |
|
|
Piatto di taglio lato vicino |
Distanza tra i piatti di taglio
|
Descrizione |
Default |
|
|---|---|---|
|
1 |
Distanza tra l'anima della parte secondaria e il piatto di taglio. Interessa solo le connessioni con due piatti di taglio. |
0 |
Orientamento piatto di taglio
|
Opzione |
Descrizione |
|---|---|
|
|
Default Quadrato AutoDefaults consente di modificare questa opzione. |
|
|
Automatico Quadrato |
|
|
Inclinata Il piatto di taglio è inclinata nella direzione della trave secondaria. Entrambi i bordi verticali del piatto di taglio vengono tagliati paralleli all'estremità della trave secondaria. |
|
|
Quadrato |
Scheda Irrigidimenti (Stiffeners)
Utilizzare la scheda Irrigidimenti (Stiffeners) per controllare dimensioni, orientamento, posizione e tipo di piatto di irrigidimento.
Dimensioni del piatto di irrigidimento d'anima opposto
| Opzione |
Descrizione |
|---|---|
|
Irrig.d'anima opp. |
Spessore, la larghezza e l'altezza del piatto di irrigidimento d'anima opposto. |
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Pref. N. |
Prefisso e numero partenza del numero posizione della parte. |
Il numero partenza della parte di default è definito nelle impostazioni Componenti nel . |
|
Materiale |
Tipo di materiale. |
Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel . |
|
Nome |
Nome mostrato nei disegni e nei report. |
Creazione di irrigidimenti
|
Opzione |
Descrizione |
|---|---|
|
|
Default Gli irrigidimenti non vengono creati. AutoDefaults consente di modificare questa opzione. |
|
|
Completa Crea un irrigidimento completo della stessa altezza dell'anima della parte principale. |
|
|
Determinato dal piatto di taglio Tekla Structures determina le dimensioni dell'irrigidimento in base a quelle del piatto di taglio. Tekla Structures tenta di tenere i bordi inferiori del piatto di irrigidimento e del piatto di taglio allo stesso livello, se possibile. |
|
|
Parziale Lascia una distanza tra il piatto di irrigidimento e la flangia inferiore della parte principale. |
|
|
Gli irrigidimenti non vengono creati. |
Gap irrigidimento
|
Descrizione |
|
|---|---|
|
1 |
Distanza tra la flangia della parte principale e l'irrigidimento. |
|
2 |
Distanza dal bordo della flangia della parte principale al bordo dell'irrigidimento. |
Orientamento degli irrigidimenti
|
Opzione |
Descrizione |
|---|---|
|
|
Default Gli irrigidimenti sono paralleli alla parte secondaria. AutoDefaults consente di modificare questa opzione. |
|
|
Gli irrigidimenti sono perpendicolari alla parte principale. |
|
|
Gli irrigidimenti sono paralleli alla parte secondaria. |
Dimensioni smusso
|
Descrizione |
|
|---|---|
|
1 |
Dimensione orizzontale dello smusso. |
|
2 |
Dimensione verticale dello smusso. |
Tipo di Smusso
|
Opzione |
Descrizione |
|---|---|
|
|
Default Smusso lineare AutoDefaults consente di modificare questa opzione. |
|
|
Nessuno smusso |
|
|
Smusso lineare |
|
|
Smusso ad arco convesso |
|
|
Smusso ad arco concavo |
Scheda Bulloni
Utilizzare la scheda Bulloni per controllare le proprietà dei bulloni che collegano il piatto di taglio alla parte secondaria.

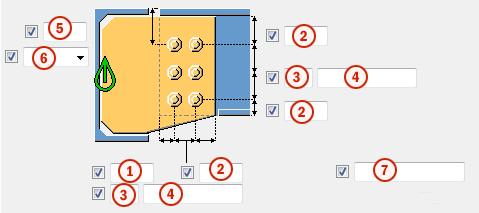

Dimensioni del gruppo bulloni
Le dimensioni del gruppo bulloni influiscono sulla dimensione e sulla sagoma del piatto di taglio.
|
Descrizione |
|
|---|---|
|
1 |
Dimensione della posizione orizzontale del gruppo bulloni. |
|
2 |
Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte. |
|
3 |
Numero di bulloni. |
|
4 |
Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori. |
|
5 |
Dimensione della posizione verticale del gruppo bulloni. |
|
6 |
Seleziona la modalità di misura delle dimensioni per la posizione verticale del gruppo bulloni.
|
|
7 |
Definisce quali bulloni vengono eliminati dal gruppo bulloni. Immettere i numeri dei bulloni da eliminare e separare i numeri con uno spazio. I numeri dei bulloni sono disposti da sinistra a destra e dall'alto verso il basso. |
Sfalsatura dei bulloni
|
Opzione |
Descrizione |
|---|---|
|
|
Default Non sfalsato AutoDefaults consente di modificare questa opzione. |
|
|
Non sfalsato |
|
|
Tipo sfalsato 1 |
|
|
Tipo sfalsato 2 |
|
|
Tipo sfalsato 3 |
|
|
Tipo sfalsato 4 |
Orientamento del gruppo di bulloni
|
Opzione |
Descrizione |
|---|---|
|
|
Default Quadrato AutoDefaults consente di modificare questa opzione. |
|
|
Automatico Quadrato |
|
|
Sfalsato I bulloni sono sfalsati in direzione della parte secondaria. |
|
|
Quadrato Un gruppo di bulloni sfalsati è posizionato orizzontalmente. |
|
|
Inclinata Un gruppo di bulloni in squadra è inclinato in direzione della parte secondaria. |
Proprietà di base dei bulloni
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Diametro |
Diametro dei bulloni. |
Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni. |
|
Standard |
Standard dei bulloni da utilizzare all'interno del componente. |
Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni. |
|
Tolleranza |
Distanza tra il bullone e il foro. |
|
|
Filetto nel mat. |
Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa. |
Sì |
|
Cantiere/Officina |
Posizione in cui i bulloni devono essere fissati. |
Cantiere |
Fori asolati
È possibile definire fori asolati, sovradimensionati o maschiati.
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
1 |
Dimensione verticale del foro asolato. |
0, che restituisce un foro rotondo. |
|
2 |
Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati. |
0, che restituisce un foro rotondo. |
|
Tipo di Foro |
Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati. |
|
|
Asole ruotate |
Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati. |
|
|
Asola in |
Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione. |
Assemblaggio bullone
Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.
Per creare solo un foro, deselezionare tutte le caselle di controllo.
Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.
Aumento della lunghezza bullone
Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.
Scheda Intaglio
Utilizzare la scheda Intaglio per creare automaticamente gli intagli per le travi secondarie e controllare le proprietà degli intagli. La scheda Intaglio include due sezioni: proprietà automatiche (sezione superiore) e proprietà manuali (sezione inferiore). Le proprietà di scantonatura automatiche e manuali funzionano indipendentemente l'una dall'altra.
Scantonatura automatica
Le opzioni di scantonatura automatica influiscono sulla flangia superiore e su quella inferiore.
Forma intaglio
La scantonatura automatica viene attivata quando si seleziona la forma dello scantonatura.
|
Opzione |
Descrizione |
|---|---|
|
|
Default Crea intagli sulla trave secondaria. AutoDefaults consente di modificare questa opzione. |
|
|
Crea intagli sulla trave secondaria. Gli intagli sono allineati all'anima della trave principale. |
|
|
Crea intagli sulla trave secondaria. I tagli sono allineati all'anima della trave secondaria. |
|
|
Crea intagli sulla trave secondaria. Il taglio verticale è allineato alla trave principale, mentre il taglio orizzontale è allineato alla trave secondaria. |
|
|
Disattiva la scantonatura automatica. |
Dimensioni dell'intaglio
|
Opzione |
Descrizione |
|---|---|
|
|
Default Le dimensioni della scantonatura sono misurate dal bordo della flangia della trave principale e da sotto la flangia superiore della trave principale. AutoDefaults consente di modificare questa opzione. |
|
|
Le dimensioni della scantonatura sono misurate dal bordo della flangia della trave principale e da sotto la flangia superiore della trave principale. |
|
|
Le dimensioni della scantonatura sono misurate dalla linea centrale della trave principale e da sotto la flangia superiore della trave principale. |
Inserire i valori orizzontale e verticale per i tagli.
Forma di taglio della flangia
|
Opzione |
Descrizione |
|---|---|
|
|
Default La flangia della trave secondaria viene tagliata parallelamente alla trave principale. AutoDefaults consente di modificare questa opzione. |
|
|
La flangia della trave secondaria viene tagliata parallelamente alla trave principale. |
|
|
La flangia della trave secondaria viene tagliata quadrata. |
Arrotondamento delle quote dell'intaglio
Utilizzare le opzioni di arrotondamento delle dimensioni della scantonatura per definire se le dimensioni della scantonatura sono arrotondate per eccesso. Anche se l'arrotondamento delle quote è attivo, le quote vengono arrotondate per eccesso solo se necessario.
|
Opzione |
Descrizione |
|---|---|
|
|
Default Le dimensioni della scantonatura non vengono arrotondate. AutoDefaults consente di modificare questa opzione. |
|
|
Le dimensioni della scantonatura non vengono arrotondate. |
|
|
Le quote della scantonatura vengono arrotondate. Inserire i valori di arrotondamento orizzontale e verticale. |
Le dimensioni sono arrotondate per eccesso al multiplo più vicino al valore inserito. Ad esempio, se la dimensione effettiva è 51 e si specifica un valore di arrotondamento per eccesso di 10, la dimensione viene arrotondata a 60.
Posizione dell'intaglio
|
Opzione |
Descrizione |
|---|---|
|
|
Default Crea il taglio sotto la flangia della trave principale. AutoDefaults consente di modificare questa opzione. |
|
|
Crea il taglio sotto la flangia della trave principale. |
|
|
Crea il taglio sopra la flangia della trave principale. |
Smusso dell'intaglio
|
Opzione |
Descrizione |
|---|---|
|
|
Default L'intaglio non viene smussato. AutoDefaults consente di modificare questa opzione. |
|
|
L'intaglio non viene smussato. |
|
|
Crea una scantonatura con uno smusso delle linee. |
|
|
La scantonatura viene smussata in base al raggio inserito. |
Inserire un raggio per lo smusso.
Scantonatura manuale
Utilizzare la scantonatura manuale quando una parte che non appartiene alla connessione entra in collisione con la trave secondaria. Quando si utilizza la scantonatura manuale, la connessione crea tagli utilizzando i valori inseriti nei campi della scheda Intaglio. È possibile utilizzare valori diversi per la flangia superiore e inferiore.
Lato dell'intaglio della flangia
Il lato della scantonatura della flangia definisce su quale lato della trave vengono create le scantonature.
|
Opzione |
Descrizione |
|---|---|
|
|
Default Crea intagli su entrambi i lati della flangia. AutoDefaults consente di modificare questa opzione. |
|
|
Automatico Crea intagli su entrambi i lati della flangia. |
|
|
Crea intagli su entrambi i lati della flangia. |
|
|
Crea intagli sul lato vicino della flangia. |
|
|
Crea intagli sul lato lontano della flangia. |
Forma dell'intaglio della flangia
La forma della scantonatura della flangia definisce la forma della scantonatura nella flangia della trave.
|
Opzione |
Descrizione |
|---|---|
|
|
Default L'intera flangia della trave secondaria viene tagliata di una lunghezza definita. AutoDefaults consente di modificare questa opzione. |
|
|
Automatico L'intera flangia della trave secondaria viene tagliata di una lunghezza definita. La profondità di default della scantonatura è il doppio dello spessore della flangia secondaria. Il taglio si estende per l'intera lunghezza della flangia secondaria. |
|
|
Crea smussi nelle flange. Se si inserisce una dimensione orizzontale, viene creato uno smusso di 45 gradi. |
|
|
Crea tagli nella flangia con i valori di default a meno che non si inseriscano i valori nei campi 1e 2. |
|
|
La flangia non viene tagliata. |
|
|
Crea tagli nella flangia in base al valore nel campo 1 per allinearlo all'anima. |
|
|
Crea tagli nella flangia in base ai valori inseriti nei campi 1 e 2. |
Profondità dell'intaglio della flangia
|
Opzione |
Descrizione |
|---|---|
|
|
Default Profondità delle scantonature della flangia. AutoDefaults consente di modificare questa opzione. |
|
|
Profondità delle scantonature della flangia. |
|
|
Profondità dell'intaglio della flangia con una dimensione che va dalla linea centrale dell'anima della trave secondaria al bordo dell'intaglio. |
Inserire il valore per la profondità taglio della flangia.
Dimensioni di taglio
|
Descrizione |
Default |
|
|---|---|---|
|
1 |
Dimensioni per i tagli orizzontali della flangia. |
10 mm |
|
2 |
Dimensioni per i tagli verticali della flangia. |
La distanza tra il bordo dell'intaglio e la flangia della trave è uguale all'arrotondamento dell'anima della parte principale. L'altezza dell'intaglio viene arrotondata per eccesso ai 5 mm più vicini. |
Scheda Rinforzo
Utilizzare la scheda Rinforzo per controllare la creazione del piatto di rinforzo e gli smussi nelle flange della trave secondaria.
Piatti di rinforzo
| Opzione |
Descrizione |
|---|---|
|
Piatto superiore |
Spessore, la larghezza e l'altezza del piatto di rinforzo superiore. |
|
Piatto inferiore |
Spessore, la larghezza e l'altezza del piatto di rinforzo inferiore. |
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Pos_No |
Prefisso e numero partenza per la marca della parte. |
Il numero partenza della parte di default è definito nelle impostazioni dei Componenti in . |
|
Materiale |
Tipo di materiale. |
Il materiale di default è definito nella casella Materiale della parte nelle impostazioni dei Componenti in . |
|
Nome |
Nome che verrà mostrato nei disegni e nei report. |
Smussi dei piatti di rinforzo
|
Descrizione |
|
|---|---|
|
1 |
Larghezza dello smusso del piatto di rinforzo superiore. |
|
2 |
Altezza dello smusso del piatto di rinforzo superiore. |
|
3 |
Altezza dello smusso del piatto di rinforzo inferiore. |
|
4 |
Larghezza dello smusso del piatto di rinforzo inferiore. |
Creazione di piatti di rinforzo
|
Opzione |
Descrizione |
|---|---|
|
|
Default Se necessario, vengono creati piatti di rinforzo superiore e inferiore. L’AutoDefault può variare questa opzione. |
|
|
Automatico Se necessario, vengono creati piatti di rinforzo superiore e inferiore o entrambi. |
|
|
Vengono creati piatti di rinforzo superiore e inferiore. Per creare un piatto singolo, inserire 0 nel campo dello spessore (t) relativo al piatto non necessario (piatto superiore o inferiore). |
|
|
I piatti di rinforzo non vengono creati. |
Scheda Generale
Per ulteriori informazioni, cliccare sul collegamento di seguito:
Scheda Progetto
Per ulteriori informazioni, cliccare sul collegamento di seguito:
Scheda Analisi
Per ulteriori informazioni, cliccare sul collegamento di seguito:
Saldature
Per ulteriori informazioni, cliccare sul collegamento di seguito:
