Situazione	Descrizione

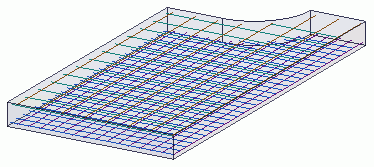

	Armatura per la superficie inferiore o superiore dell'elemento in calcestruzzo o per entrambe.

Componente	Per creare barre rete
Barre rete elettr.	Selezionare una soletta in calcestruzzo. L'armatura viene creata automaticamente.
Barre rete elettr. per area	Selezionare una soletta in calcestruzzo. Selezionare un gruppo di punti per definire un poligono di lavoro. L'armatura viene creata automaticamente.

Scheda Immagine

Utilizzare la scheda Immagine per definire come creare le barre superiori e inferiori.


Opzione	Descrizione
Crea barre		Barre superiori con barre principali sopra le barre secondarie
		Barre superiori con barre secondarie sopra le barre principali
		Nessuna barra
	Le stesse opzioni sono disponibili anche per le barre inferiori. Il valore definito nella casella è lo spessore del copriferro per il layer superiore/inferiore. Per creare le barre solo al centro della soletta, selezionare l'opzione Nessuna barra per le barre superiori o inferiori, quindi Sì dalla lista Posiziona centralmente visualizzata.

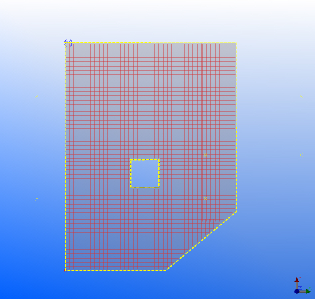

Perimetro area rete	Questa opzione è disponibile solo per Barre rete elettr. per area. Selezionare il contorno che deve seguire la rete. Le reti negli esempi vengono create selezionando gli stessi punti con perimetri area rete diversi.
	Parte	Parte, ad esempio:
	Poligono	Poligono, ad esempio:
	Poligono + parte	Parte + poligono, ad esempio:
Uguale a inferiore	Scegliere se creare le barre superiori utilizzando le stesse proprietà delle barre inferiori. Se si seleziona No, inserire le proprietà della barra superiore.
Tipo di barra	Scegliere se creare le barre come gruppo di barre o come rete. In base all'opzione selezionata, sono disponibili alcune altre impostazioni e opzioni. Ad esempio: Se si seleziona l'opzione Gruppo barre: È possibile spostare, copiare ed eliminare le barre utilizzando la modifica diretta. Per spostare una barra, trascinarla in una nuova posizione. Per copiare una barra, tenere premuto Ctrl e trascinare la barra. Per cancellare una barra, selezionarla e premere Cancella. È possibile utilizzare la griglia, la lunghezza minima, le impostazioni Raggruppamento barre e Comportamento barre in prossimità dei tagli nella scheda Lavorazioni. Se si seleziona l'opzione Rete, le barre vengono sempre tagliate dai tagli nella parte in calcestruzzo.
Dimensioni	Consente di selezionare il diametro di una barra. È possibile impostare separatamente le dimensioni per le barre principali e secondarie superiori e per le barre principali e secondarie inferiori.
Tipo	Consente di definire la resistenza dell'acciaio utilizzato nelle barre. È possibile impostare separatamente il tipo per le barre principali e secondarie superiori e per le barre principali e secondarie inferiori.
Tipo di passo	Selezionare se il passo è basato sul numero di barre o sui valori del passo. Per spaziature: immettere la distanza tra le barre nella casella Passo. Numero di barre: immettere il numero di barre nella casella Numero di barre. Per scarto fisso: elencare le distanze tra le barre nella casella Passo. Ad esempio: `200, 200, 50, 50, 50, 100` o `2200, 350, 100`
Passo	Distanze tra le barre. Tekla Structures calcola il numero di barre. È possibile impostare separatamente il passo per le barre principali e secondarie superiori e per le barre principali e secondarie inferiori.
Numero di barre	Numero di barre. Tekla Structures calcola la distanza tra le barre. È possibile impostare separatamente il numero di barre per le barre principali e secondarie superiori e per le barre principali e secondarie inferiori.
Direzione barre principali	La direzione delle barre principali. Utilizzare questa opzione per modificare la direzione delle barre. Se l'opzione Auto è selezionata, le barre principali vengono create lungo i due lati paralleli più lunghi di una soletta. Se non sono presenti lati paralleli, è possibile scegliere di creare le barre lungo la direzione x della soletta. Per ruotare le barre, selezionare una delle opzioni di modifica diretta. Per le reti non perpendicolari, utilizzare l'opzione angolo flessibile per ruotare individualmente entrambi i lati della freccia attorno al proprio asse.
Direzione superiore	Selezionare i lati da considerare come lati superiori e inferiori della soletta. Se l'opzione Auto è selezionata, le barre vengono create sul lato con l'area maggiore.

Scheda Lavorazioni

Utilizzare la scheda Lavorazioni per controllare la modalità di distribuzione delle barre.

Le barre create come gruppi di barre possono essere distribuite Per griglia o Senza griglia.

L'utilizzo di una griglia facilita il posizionamento preciso delle barre solo a intervalli prestabiliti. Quando la modifica diretta è attivata e si spostano o si copiano le barre del gruppo di barre, queste eseguono lo snap alla griglia.

Lavorazioni senza griglia


Opzione	Descrizione
Distanze barra	Specifica la modalità di misurazione delle distanze tra le barre. Dal centro della barra Dal bordo della barra Scegliere se le distanze sono uguali o diverse per le barre superiori e inferiori. L'utilizzo di distanze diverse consente di posizionare le barre superiori e inferiori in modo che, ad esempio, i ganci non collidano.
Adattamenti	Scegliere come distribuire le barre. Le stesse opzioni sono disponibili sia per le barre principali che per quelle secondarie.
		Distribuzione costante in base ad un valore ideale del passo.
		Passi precisi con valore variabile per primo spazio senza prima barra.
		Per scarto fisso rispetto all'ultimo senza ultima barra.
		Passi esatti con valore variabile primo e ultimo passo senza prima e ultima barra.
		Passi precisi con valore variabile per primo spazio.
		Per scarto fisso rispetto all'ultimo.
		Passi esatti con valore variabile primo e ultimo passo.

Lavorazioni per griglia

Le stesse opzioni sono disponibili sia per le barre longitudinali che per quelle trasversali.


Opzione	Descrizione
Sporgenza min.	Estensione minima delle barre trasversali o longitudinali sopra le barre esterne dell'altra direzione. È possibile impostare separatamente la sporgenza minima per l'inizio e la fine delle barre.
Spaziatura min.	Distanza minima tra le barre.
Dimensioni griglia longitudinale Dimensioni griglia trasversale	Definisce gli intervalli di posizione in cui le barre del gruppo di barre eseguono lo snap quando vengono spostate o copiate utilizzando la modifica diretta.

Altre opzioni di lavorazione


Opzione	Descrizione
Lunghezza minima della barra principale da creare Lunghezza minima della barra secondaria da creare	Nel gruppo di barre le barre più corte di questo valore non vengono create.
Raggruppamento barre	Per i gruppi di barre, selezionare se le barre rastremate sono raggruppate o meno. Se si raggruppano le barre rastremate, selezionare la modalità di gestione delle barre lungo il bordo rastremato.
		Le barre rastremate vengono gestite normalmente.
		Crea tutte le barre possibili con la stessa lunghezza nel bordo rastremato. Il valore inserito è il massimo accorciamento ammesso di una barra.
Comportamento barre in prossimità dei tagli	Scegliere come gestire le barre accanto alle forometrie. Taglia barre: scegliere se tagliare le barre e quali tagli vengono ignorati. Nei gruppi di barre, è possibile ignorare i tagli in base al nome della parte, alla classe della parte o al filtro di selezione. Con l'opzione Sì, ma ignora tagli per filtro, la lista Filtro di selezione mostra solo i filtri di selezione dove una regola ha il tipo di oggetto 11 (taglio con poligono) e l'altra regola è stata definita utilizzando la categoria Template. Ignora le forometrie minori di: La lunghezza minima di un taglio (in direzione delle barre) che taglierà le barre. I valori inferiori vengono ignorati. Questa impostazione ha effetto solo sulle barre create come gruppi di barre. Le barre create come rete vengono sempre tagliate in base ai tagli nella parte in calcestruzzo. Spessore copriferro: distanza tra il punto iniziale/finale della barra e il bordo della forometria. È possibile utilizzare questa opzione per definire lo spessore copriferro per finestre e porte . Questa opzione è utile se le forometrie della finestra e della porta devono avere spessori copriferro diversi. Crea tagli attorno alle parti selezionate: scegliere se le barre vengono tagliate dalle parti che interferiscono con la parte armata. Le parti di taglio sono definite da un filtro di selezione. Crea barre di supporto per barre sciolte: scegliere se vengono create barre di supporto aggiuntive per le barre sciolte nella rete. Sì, senza barra di supporto estesa crea barre di supporto per le barre sciolte solo all'interno dell'intervallo di barre sciolte. Sì, con barra di supporto estesa estende le barre di supporto all'intera area della rete. È possibile definire la lunghezza di sovrapposizione delle barre di supporto. La lunghezza definisce la quantità di sovrapposizione delle barre aggiuntive con la rete esistente.

Scheda Condizioni estremità barra

Utilizzare la scheda Condizioni estremità barra per controllare lo spessore del copriferro e i ganci delle barre.


Opzione	Descrizione
Spessore copriferro laterale	Differente ciascun lato: ciascuna estremità di un gruppo di barre può avere distanze diverse dai bordi della parte. Uguale tutti i lati: tutte le estremità dei gruppi di barre presentano la stessa distanza dal bordo della parte.
Usa condizioni estremità barra intorno ai fori	Specifica se vengono utilizzate le stesse condizioni estremità barra attorno alle forometrie dei bordi parte.
Condizioni finali		Crea una barra diritta senza gancio all'estremità specificata di una barra.
		Crea un gancio di 90° a un'estremità specificata della barra.
		Crea un gancio di 135° a un'estremità specificata della barra.
		Crea un gancio di 180° a un'estremità specificata della barra.
		Crea un gancio con un angolo libero all'estremità specificata di una barra.
		Crea un gancio piegato doppio all'estremità specificata di una barra.
		Crea un gancio piegato verso l'interno in un angolo di 135 gradi. È possibile definire l'altezza del gancio.
Taglia barre da parti adiacenti negative	Scegliere se le barre sporgenti dalle parti in calcestruzzo selezionate vengono tagliate nelle forometrie delle parti adiacenti. Per tagliare le barre in corrispondenza delle forometrie, selezionare Sì, quindi immettere lo spessore copriferro.
Raggio di piegatura	Raggio di piegatura alle estremità della barra
Lunghezza di piegatura	Lunghezza di piegatura alle estremità della barra

Scheda Giunzione

Utilizzare la scheda Giunzione per controllare la giunzione delle barre d'armatura.


Opzione	Descrizione
Barre di giunzione	Selezionare se giuntare o meno le barre d'armatura.
Produttore	Specifica il produttore dell'armatura. La lunghezza massima della barra e la lunghezza di sovrapposizione sono quindi elencate per tipo e dimensione della barra. Se necessario, è possibile modificare queste definizioni di accoppiamento nel file MeshBarsSplicing_Manufacturers.dat. È inoltre possibile copiare il file di default da ..\ProgramData\Trimble\Tekla Structures\<version>\environments\common\system, modificarlo e salvarlo nella cartella dell'azienda o di progetto.
Lunghezza massima delle barre	Lunghezza massima delle barre d'armatura prima che le barre vengano giuntate.
Lunghezza sovrapposizione	Lunghezza di sovrapposizione.
Giunzione nella stessa sezione trasversale	Scegliere quante barre d'armatura possono essere giuntate nella stessa posizione. 1/1 = tutte le barre d'armatura vengono giuntate nella stessa sezione trasversale. 1/2 = le barre d'armatura vengono giuntate alternatamente nella stessa sezione trasversale. 1/3 = una barra d'armatura ogni tre viene giuntata nella stessa sezione trasversale. 1/4 = una barra d'armatura ogni quattro viene giuntata nella stessa sezione trasversale.
Simmetria giunzione	Selezionare la simmetria che viene applicata quando le barre d'armatura vengono giuntate. Asimmetrico: lo schema di giunzione della barra d'armatura non è simmetrica e la lunghezza irregolare è su un solo lato. Simmetrico con lunghezze diverse ai lati: lo schema di giunzione della barra d'armatura è simmetrico con lunghezze irregolari ai lati. Simmetrico con lunghezza diversa al centro: lo schema di giunzione della barra d'armatura non è simmetrico con lunghezza irregolare al centro.
Offset giunzione	Offset del punto centrale della giunzione dal punto in cui le barre d'armatura si intersecano originariamente.
Distanza minima di suddivisione	Distanza longitudinale minima tra due giunzioni nelle barre consecutive.
Tipo di giunzione	Specifica il tipo di giunzione.
Posizione barre	Consente di definire se le barre in sovrapposizione si trovano una sopra l'altra o parallele fra loro.

Scheda Attributi

Utilizzare la scheda Attributi per controllare il gruppo di barre o le proprietà della rete, nonché gli attributi utente.

Proprietà


Opzione	Descrizione
Nome	Nome del gruppo di barre o della rete.
Prefisso	Prefisso per il numero di posizione del gruppo di barre o della rete.
Numero partenza	Numero partenza per il numero di posizione del gruppo di barre o della rete.
Classe	Classe del gruppo di barre o della rete. Se si crea una rete, viene considerata solo la classe di barre principali.

Attributi utente (UDA) per le barre d'armatura

Gli UDA sono predefiniti nel file MeshBars.Udas.dat.


Opzione	Descrizione
Uguale per tutti	Selezionare Sì per utilizzare l'UDA per tutte le barre d'armatura. Selezionare No per definire l'UDA separatamente per tutte le barre d'armatura.
Barre superiori Barre inferiori	Immettere un valore UDA per le barre d'armatura superiore e inferiore.

Scheda Assemblaggio barra d'armatura

Utilizzare la scheda Assemblaggio barra d'armatura per aggiungere l'armatura creata come assemblaggio barre d'armatura alle unità di getto.

Crea come assemblaggio barre d'armatura

È possibile aggiungere l'armatura creata come assemblaggio barre d'armatura alle unità di getto con un tipo di assemblaggio, un nome, un prefisso e un numero partenza predefiniti.


Opzione	Descrizione
Crea come assemblaggio barre d'armatura	Selezionare Sì per creare tutte le armature come un assemblaggio barre d'armatura e includerle nell'unità di getto della parte inserita.
Tipo di assemblaggio barra d'armatura	Selezionare il tipo di assemblaggio barre d'armatura. Se non si seleziona il tipo, viene utilizzato il valore di default dell'assemblaggio barre d'armatura.
Nome, Profilo, Numero partenza	Definire nome, profilo e numero partenza. Se non si definiscono questi valori, vengono utilizzati i valori di default dell'assemblaggio barre d'armatura.

Personalizzazione della scheda Attributi

È possibile personalizzare il contenuto della sezione degli attributi utente nella scheda Attributi utilizzando il file MeshBars.Udas.dat. Il file può trovarsi in qualsiasi cartella definita nelle opzioni avanzate XS_FIRM, XS_PROJECT o XS_SYSTEM e nella cartella modello.

È possibile utilizzare il file per controllare quali proprietà utente dell'armatura creata possono essere utilizzate in Barre rete elettr. e Barre rete elettr. per area. È consigliabile utilizzare solo UDA che sono in genere comuni per tutte le armature.

Il file di esempio mostrato di seguito contiene una descrizione completa di tutte le impostazioni e del formato del file. Le linee che iniziano con '//' sono le linee di commento.

//
// Customized user defined attributes (UDA) for layer parts created by Mesh Bars component
//
// Each row shall contain 2 or 3 fields separated by tab(s) or semicolon.
// Please note that all uda names shall be unique
//
// Field 1: The data type of the attribute. Valid values are 'distance', 'float', 'option', 'integer' and 'string'
//          compatible with the actual user defined attributes as specified in objects.inp
// Field 2: UDA name. This is the name of the user defined attribute.
// Field 3: Label. This text is shown in the attributes dialog. It can be a translatable label (albl_) or any text.
//
string		comment			j_comment
string		USER_FIELD_1		j_user_field_1
string		USER_FIELD_2		j_user_field_2
string		USER_FIELD_3		j_user_field_3
string		USER_FIELD_4		j_user_field_4

Barre rete elettr./Barre rete elettr. per area
