Creare piani di clip

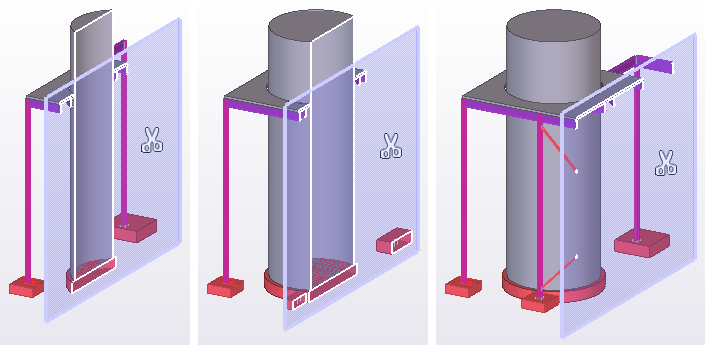

I piani di clip consentono di concentrarsi su un dettaglio richiesto nel modello. È possibile creare piani di clip selezionando una faccia dell'oggetto oppure creare piani di clip basati sulla profondità della vista.

Creazione di un piano di clip

È possibile creare fino a sei piani di clip in qualsiasi vista del modello che mostra le facce degli oggetti.

  1. Quando si creano i piani di clip, assicurarsi di utilizzare una vista del modello che mostri le facce degli oggetti.

    Nella scheda Vista cliccare su Visualizza e utilizzare una delle seguenti opzioni:

    • Parti wireframe ombreggiato (Ctrl+2)
    • Parti in scala di grigi (Ctrl+3)
    • Parti solide (Ctrl+4)
    • Componenti wireframe ombreggiato (Maiusc+2)
    • Componenti in scala di grigi (Maiusc+3)
    • Componenti solidi (Maiusc+4)
  2. Nella scheda Vista cliccare su Piano di clip .
  3. Spostare il puntatore del mouse sugli oggetti del modello.

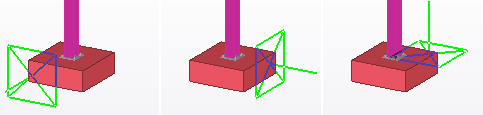

    Un simbolo verde indica le facce degli oggetti che è possibile selezionare e allineate al piano di clip. La linea verde indica il lato che sarà ritagliato. Ad esempio:

    L'impostazione profondità di snap sulla barra degli strumenti Snap influisce sulle facce dell'oggetto che è possibile selezionare. Impostare la profondità di snap su 3D o Auto per selezionare le facce degli oggetti nell'intero spazio 3D.

  4. Selezionare una faccia dell'oggetto.

    Il simbolo del piano di clip viene visualizzato nel modello:

  5. Ripetere il passaggio 4 per creare tutti i piani di clip necessari.
  6. Per terminare la creazione dei piani di clip, premere Esc.
  7. Per spostare un piano di clip, selezionare il relativo simbolo delle forbici e trascinarlo in una nuova posizione.

  8. Se si desidera spostare il simbolo delle forbici del piano di clip in una nuova posizione su un piano di clip, tenere premuto Maiusc e trascinare il simbolo.

    In questo modo, verrà spostato solo il simbolo delle forbici e non il piano di clip.

  9. È possibile eliminare i piani di clip quando non sono più necessari.
    • Per eliminare un singolo piano di clip, selezionare il relativo simbolo e premere Elimina.
    • Per eliminare tutti i piani di clip in tutte le viste aperte, cliccare su Vista > Piano di clip > Elimina tutti i piani di clip.

Creazione di un piano di clip profondità vista

Se gli oggetti del modello non si adattano alle profondità vista dell'area di lavoro, è possibile creare piani di clip profondità vista sulla barra degli strumenti contestuale.

In base alla profondità vista, è possibile, ad esempio, isolare facilmente un intero piano da un edificio. I piani di clip profondità vista possono essere creati sia nei modelli Tekla Structures nativi che nei modelli di riferimento e nei modelli overlay.

  1. Se necessario, modificare la profondità della vista corrente sulla barra degli strumenti contestuale.
  2. Nella barra degli strumenti contestuale cliccare su Aggiungi o aggiorna piani di clip profondità vista .
  3. Se si desidera rimuovere i piani di clip profondità vista, cliccare su Rimuovi i piani di clip profondità vista sulla barra degli strumenti contestuale o su Vista > Piano di clip > Elimina tutti i piani di clip.

    Il riquadro dell'area di lavoro può avere degli spazi vuoti per visualizzare le profondità, e quando si lavora con i modelli overlay, è possibile tagliare i modelli che si trovano al di fuori dell'area di lavoro.

Limitazioni:

  • Non è possibile spostare i piani di clip profondità vista trascinando il piano di clip in una nuova posizione. Questo perché i piani di clip profondità vista sono strettamente collegati alla profondità vista.

  • Dopo avere regolato la profondità vista, cliccare sul pulsante Aggiungi o aggiorna piani di clip profondità vista per aggiornare manualmente il piano di clip profondità vista.
