File di conversione

I file di conversione (.cnv) mappano i nomi dei profili, dei profili accoppiati e dei materiali di Tekla Structures con i nomi utilizzati in altro software.

I file di conversione sono semplici file di testo che contengono il nome Tekla Structures nella prima colonna e il nome utilizzato nell'altro pacchetto software nella seconda colonna. Le colonne sono separate da uno spazio. Tutti i profili parametrici devono essere immessi nel file di conversione profili.

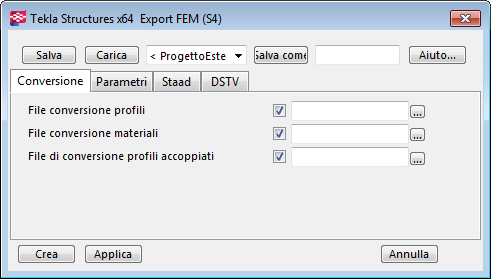

È possibile utilizzare lo stesso file di conversione sia durante l'importazione che l'esportazione dei modelli ed è possibile specificare la posizione dei file di conversione nella maggior parte degli strumenti di importazione ed esportazione.

Se il nome del file di conversione viene immesso senza un percorso, Tekla Structures cerca il file nella cartella del modello corrente. Se la casella viene lasciata vuota, Tekla Structures cerca il file indicato dall'opzione avanzata XS_PROFDB nel menu File > Impostazioni > Opzioni avanzate > Posizione file. Ciò avviene anche nel caso lo strumento non consenta di definire il percorso e il file di conversione.

Tekla Structures include più file di conversione nell'installazione standard, ma è anche possibile creare dei file personalizzati. I file di conversione standard si trovano nella cartella \profil all'interno della cartella ...\ProgramData\Trimble\Tekla Structures\<version>\environments\ nella cartella ambiente. La posizione esatta può variare in base al proprio ambiente. Tutti i file di conversione hanno l'estensione .cnv.

Creare file di conversione

È possibile creare file di conversione personalizzati se quelli forniti con l'installazione di Tekla Structures non rispondono alle proprie esigenze.

  1. Aprire un file di conversione esistente utilizzando un qualsiasi editor di testo standard.

    Di default, i file di conversione si trovano nella cartella \profil all'interno della cartella ambiente...\ProgramData\Trimble\Tekla Structures\<version>\environments\. La posizione esatta può variare in base al proprio ambiente.

  2. Salvare il file con un altro nome.

    Se lo strumento di esportazione/importazione consente di definire il percorso del file di conversione, è possibile salvare il file nella posizione desiderata. In caso contrario, salvare il file nella posizione definita dall'opzione avanzata XS_PROFDB nel menu File > Impostazioni > Opzioni avanzate > Posizione file.

  3. Modificare il file: immettere i nomi profilo riconosciuti da Tekla Structures nella prima colonna e il nome corrispondente riconosciuto dall'altro software nella seconda colonna.

    Durante la modifica verificare che:

    • Non siano presenti definizioni di materiali vuote (" ", virgolette vuote).

    • Non siano presenti spazi nelle stringhe di posizione del profilo. Ad esempio, immettere "Corrimano_superiore" e non "Corrimano superiore".

  4. Salvare le modifiche.
    Note:
    • I tre file (profilo, profilo accoppiato e materiale) non sono tutti necessari se le differenze nel nome profilo riguardano solo il formato di *, X o x, perché in genere tali differenze vengono gestite in modo automatico. Ad esempio, per importare UC254x254x73 come UC254*254*73, la lettera minuscola "x" viene modificata automaticamente in "X". Pertanto il formato del file di conversione sarà UC254*254*73 254X254X73.

    • In caso di problemi durante l'importazione del modello, esaminare eventuali messaggi di errore nel file di log di Tekla Structures e verificare i file di conversione.

Esempio

Di seguito sono riportati esempi di file di conversione:

SDNF

! Profile name conversion Tekla Structures -> SDNF

!

! If Converted-name does not exist, it will be the same

! as Tekla Structures-name.

! Tekla Structures-name Converted-name

C10X15.3 C10X15.3

C10X20 C10X20

C10X25 C10X25

C10X30 C10X30

C12X20.7 C12X20.7

C12X25 C12X25

C12X30 C12X30

C15X33.9 C15X33.9

C15X40 C15X40

C15X50 C15X50

C3X4.1 3X4.1

DSTV

! Profile name conversion Tekla Structures -> DSTV

!

! If Converted-name does not exist, it will be the same

! as Tekla Structures-name.

! Tekla Structures-name Converted-name

C10X15.3  C10X15.3

C10X20    C10X20

C10X25    C10X25

C10X30    C10X30

C12X20.7  C12X20.7

C12X25    C12X25

Di seguito è riportato prima l'esempio di un file di conversione errato, quindi di uno corretto con gli errori evidenziati:

00100782 4 0 2 "brace" "Tread 4" 1 "TREAD4.5" "" 0.000000 0 0 0.000000 1.000000 0.000000 16.250000 13.154267 3.857143 15.500000 13.154267 3.857143 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0 0 0 0 0 0 0 0 0 0 0 0

00100782 4 0 2 "brace" "Tread_4" 1 "TREAD4.5" "A36" 0.000000 0 0 0.000000 1.000000 0.000000 16.250000 13.154267 3.857143 15.500000 13.154267 3.857143 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0 0 0 0 0 0 0 0 0 0 0 0

File di conversione profili accoppiati

Tekla Structures include file di conversione separati per i profili accoppiati e legge il file di conversione profili accoppiati prima del file di conversione profili, pertanto è necessario includere i profili dal modello originale nell'importazione.

Il file di conversione profili accoppiati è un file di testo che contiene il prefisso del profilo (solo caratteri) e la distanza tra i profili in mm, separata da uno spazio. Tekla Structures converte tutti i profili con il prefisso specificato in profili accoppiati.

Il file di conversione profili accoppiati può essere denominato twin_profiles.cnv e contenere righe come quella che segue:

DL 20

La distanza tra i profili è la stessa per tutti i profili aventi lo stesso prefisso. Ad esempio, i profili con prefisso DL avranno sempre lo stesso passo. Se si desiderano valori di passo diversi, è necessario utilizzare un prefisso diverso del profilo.

È anche necessario aggiungere il profilo accoppiato al file di conversione dei profili per fare in modo che il profilo DL venga convertito nel profilo L:

L200*20 DL200/20-20

Limitazioni

  • La conversione di profili accoppiati non può essere utilizzata per i profili che iniziano con un numero. Ciò significa che non è possibile definire i doppi angolari come 2L. È invece necessario utilizzare DL come prefisso per un profilo accoppiato, ad esempio: DL200/20-20.

  • La conversione di profili accoppiati funziona soltanto nell'importazione da CAD e non per l'importazione da FEM.
