Assegnazione di oggetti a layer nell'esportazione di disegni (esportazione precedente)

È necessario definire quali oggetti esportare nei determinati layer del file DWG/DXF file. È possibile eseguire questa operazione utilizzando un filtro di selezione per identificare gli oggetti richiesti tra tutti gli oggetti e creando una regola per esportare tali oggetti in un determinato layer.

Creare il filtro di selezione prima di creare la regola.

  1. Creare un filtro di selezione.
  2. Nel menu File cliccare su Esporta > Disegni.
  3. Nella finestra di dialogo Esporta disegni aprire la scheda Opzioni layer e cliccare su Impostazioni.
  4. Aprire un gruppo di oggetti cliccando sul segno più accanto al nome del gruppo.

    Ad esempio, cliccare sul segno più accanto a Oggetto del modello.

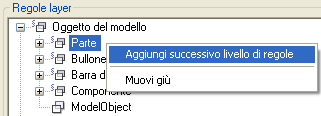

  5. Cliccare con il pulsante destro del mouse su una regola nella lista e scegliere Aggiungi successivo livello di regole.

    Ad esempio, cliccare con il tasto destro del mouse su Parte.

  6. Immettere un nome per la regola e scegliere il filtro di selezione creato.

  7. Cliccare su OK.
  8. Cliccare due volte sulla riga sotto la regola appena creata e selezionare il layer desiderato nella finestra di dialogo Seleziona layer.
  9. Cliccare su OK.

    Tekla Structures mappa il layer selezionato alla regola.

  10. Salvare le impostazioni delle regole di layer create per utilizzo futuro immettendo un nome accanto al pulsante Salva come e cliccando su Salva come.
Nota:

L'ordine delle regole è importante. Organizzare le regole cliccando con il tasto destro del mouse sulla regola e selezionando Muovi su o Muovi in basso. Gli oggetti sono esportati nel primo layer corrispondente. Se non esiste un layer corrispondente, gli oggetti vengono esportati come Altri tipi di oggetto.
