UCS è un sistema di riferimento utente locale utilizzabile in una vista del disegno. Risulta più facile posizionare gli oggetti del disegno nella vista quando è possibile collocare oggetti relativi a un punto di origine definito dall'utente o un punto di base nella vista del disegno.

Tekla Structures mostra il simbolo UCS nella vista del disegno corrente quando si creano, copiano, spostano o modificano oggetti.

È possibile definire un punto di origine diverso per l'UCS di ciascuna vista del disegno, nonché modificare il punto di origine UCS ogni volta che lo si desidera.

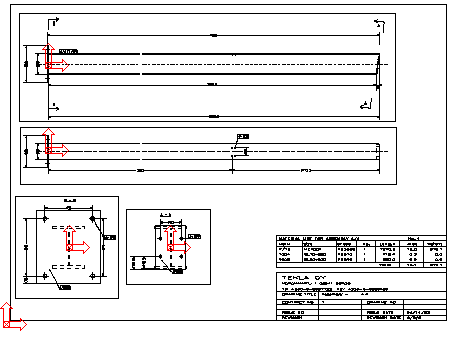

Nell'esempio riportato di seguito sono mostrate diverse viste, ciascuna con il relativo UCS.

È possibile impostare un nuovo sistema di riferimento utente UCS (user coordinate system) utilizzando uno o due punti.

1. Aprire un disegno.
2. Nella scheda Viste cliccare su Coordinate utente e cliccare su uno dei seguenti comandi:

   • Selezionare Imposta origine per impostare il nuovo UCS utilizzando un punto.

   • Selezionare Imposta origine da due punti per impostare il nuovo UCS con due punti.

   Tekla Structures visualizza il simbolo UCS con un mirino che contrassegna il punto centrale.

3. Fare click sulla vista nella quale posizionare l'origine.
4. Se si utilizzano due punti, selezionare un punto per definire la direzione dell'asse x.

È possibile passare da un sistema di riferimento utente all'altro con lo stesso punto di origine: ad esempio, l'UCS che segue gli assi della vista del disegno e l'UCS orientato creato.

È possibile reimpostare il sistema di riferimento utente (UCS) sulla vista del disegno corrente o in tutte le viste del disegno.
