Vous pouvez créer une vue de base le long de deux axes de coordonnées. Utilisez cette vue pour la visualisation globale du modèle.

1. Dans l'onglet Affichage , cliquez sur Nouvelle vue > Vue de base .
2. Sélectionnez un plan de vue dans la liste Plan.
3. Dans la zone Coordonnée , indiquez le niveau de vue.

   Cette valeur définit la distance à partir de l'origine globale.

4. Cliquez sur Créer.

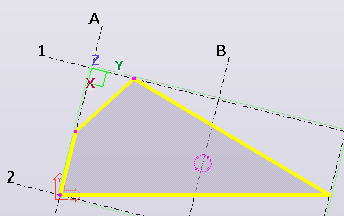

Vous pouvez créer une vue en utilisant deux points que vous sélectionnez : l'origine et un point dans la direction horizontale.

1. Dans l'onglet Affichage , cliquez sur Nouvelle vue > Par deux points .
2. Sélectionnez un point pour indiquer l’origine du plan de vue.
3. Sélectionnez un deuxième point pour indiquer la direction de l'axe x.

   L'axe y est perpendiculaire au plan de vue dans lequel vous avez sélectionné le premier point.

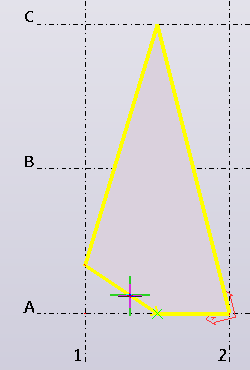

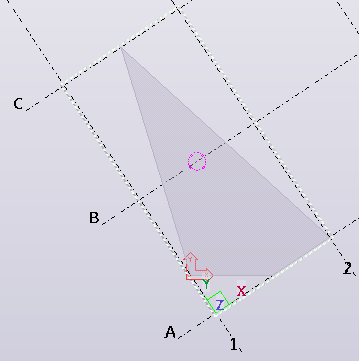

Vous pouvez créer une vue en utilisant trois points que vous sélectionnez : l'origine, un point dans la direction horizontale et un point dans la direction verticale.

1. Dans l'onglet Affichage , cliquez sur Nouvelle vue > Par trois points .
2. Sélectionnez un point pour indiquer l’origine du plan de vue.
3. Sélectionnez un deuxième point pour indiquer la direction de l'axe x.
4. Sélectionnez un troisième point pour indiquer la direction de l'axe y.

Vous pouvez créer une vue au niveau du plan de travail en utilisant les propriétés de vue actuelles.

Dans l'onglet Affichage , cliquez sur Nouvelle vue > Sur plan de travail .

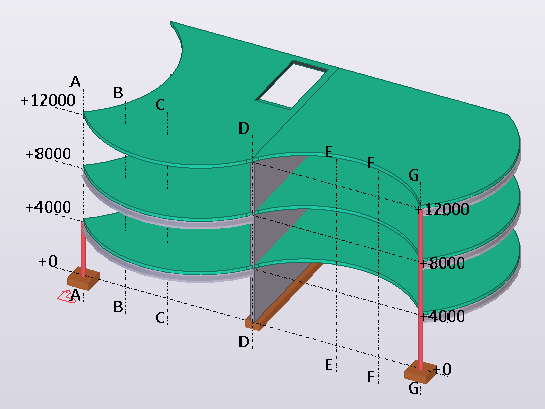

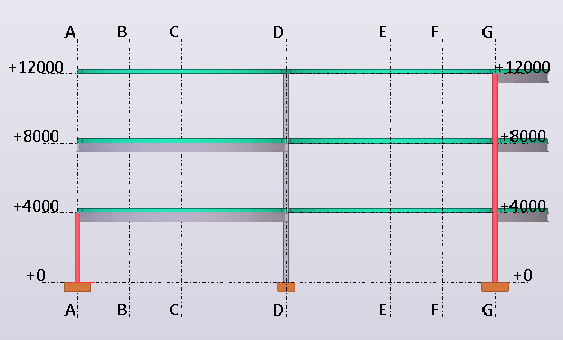

Vous pouvez créer des vues le long des lignes de maillage que vous sélectionnez.

1. Sélectionnez le maillage.
2. Dans l'onglet Affichage , cliquez sur Nouvelle vue > Sur lignes de maillage .
3. Modifiez les propriétés de vue du maillage si nécessaire.

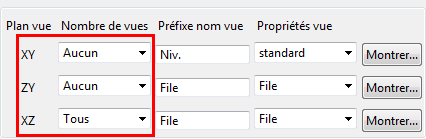

   1. Dans la liste Nombre de vues , sélectionnez le nombre de vues que vous souhaitez créer.
   2. Dans la case Préfixe nom vue , entrez un préfixe.
   3. Dans la liste Propriétés vue , définissez les propriétés de vue (appliquées ou enregistrées) que vous souhaitez utiliser.
4. Cliquez sur Créer.

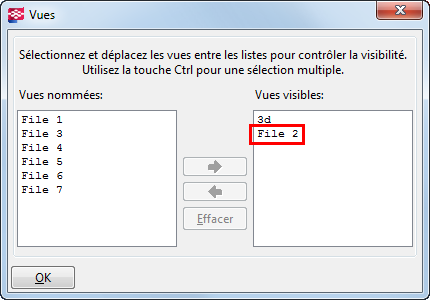

   La boîte de dialogue Vues s'ouvre.

5. Cliquez sur les boutons fléchés pour déplacer des vues de la liste Vues nommées dans la liste Vues visibles.

   Les vues ne seront pas visibles tant que vous ne les aurez pas déplacées vers la liste Vues visibles.

Vous pouvez créer une vue dans le plan de travail ou dans pratiquement tout plan d'une pièce existante.

1. Dans l'onglet Affichage , cliquez sur Nouvelle vue > Dans le plan .

   Lorsque vous déplacez le curseur de la souris sur des objets du modèle, Tekla Structures met en évidence les plans disponibles en bleu clair.

2. Sélectionnez le plan souhaité.

Lorsque vous devez afficher clairement une pièce spécifique, créez une vue 3D de la pièce. La pièce est placée au centre de la vue.

1. Dans l'onglet Affichage , cliquez sur Nouvelle vue > Vue 3D de pièce .
2. Sélectionnez la pièce.

   Tekla Structures crée la vue 3D à l'aide des propriétés définies dans le fichier de propriétés part_basic_view. L'axe y du plan de vue correspond à l'axe z global du modèle. L’axe x est la projection de l'axe x local de la pièce sur le plan xy global.

Vous pouvez créer quatre vues de base d'une pièce : face, dessus, latérale et 3D. Tekla Structures crée toutes ces vues simultanément à l'aide de la même commande. Par défaut, les vues de face, de dessus et latérales sont des vues en plan.

1. Dans l'onglet Affichage , cliquez sur Nouvelle vue > Vues de pièce par défaut .
2. Sélectionnez la pièce.

   Tekla Structures crée les quatre vues par défaut simultanément en utilisant les propriétés définies dans part_front_view , part_top_view , part_end_view , et les fichiers de propriétés part_persp_view.

Vous pouvez créer une vue qui affiche une pièce déformée sous une forme non déformée. Cela ne fonctionne que pour les poutres et les poteaux.

1. Dans l'onglet Affichage , cliquez sur Nouvelle vue > Vue pièce non déformée .
2. Sélectionnez la pièce.

   Par exemple, sélectionnez une poutre avec cambrure. Tekla Structures l'affiche dans une vue distincte sous une forme non déformée.

Lorsque vous devez afficher clairement un composant spécifique, créez une vue 3D du composant. Le composant est placé au centre de la vue.

1. Dans l'onglet Affichage , cliquez sur Nouvelle vue > Vue 3D de composant .
2. Sélectionnez le composant.

   Tekla Structures crée la vue à l'aide des propriétés définies dans le fichier de propriétés joint_basic_view. L'axe y du plan de vue correspond à l'axe z global du modèle. L’axe x est la projection de l’axe x local de la première pièce secondaire sur le plan xy global. La profondeur de la zone de travail est de 1 m dans toutes les directions.

Vous pouvez créer quatre vues de base d'un composant : face, dessus, latérale et 3D. Tekla Structures crée toutes ces vues simultanément à l'aide de la même commande. Par défaut, les vues de face, de dessus et latérales sont des vues en plan.

1. Dans l'onglet Affichage , cliquez sur Nouvelle vue > Vues par défaut d'un composant .
2. Sélectionnez le composant.

   Tekla Structures crée les quatre vues par défaut simultanément en utilisant les propriétés définies dans joint_front_view , joint_top_view , joint_end_view , et les fichiers de propriétés joint_persp_view.

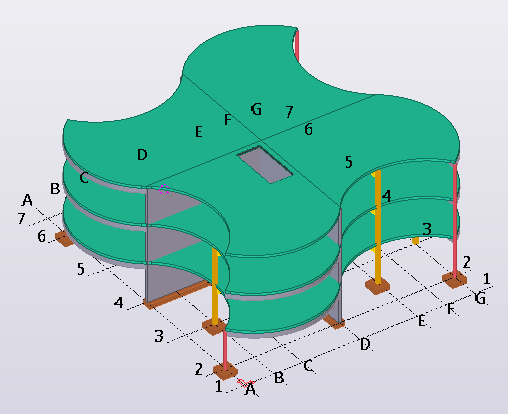

Utilisez la macro Création vue surface pour créer automatiquement une vue de surface alignée. Cela peut s'avérer utile lors de la modélisation des groupes de boulons, des raidisseurs et des découpes d'une structure à géométrie complexe.

1. Cliquez sur le bouton Applications et composants dans le panneau latéral pour ouvrir le catalogue Applications et composants.

2. Cliquez sur la flèche à côté d' Applications pour ouvrir la liste des applications.

3. Double-cliquez sur Création vue surface pour lancer la macro.
4. Sélectionnez la face de la pièce.



   Tekla Structures crée une nouvelle vue temporaire et déplace généralement le plan de travail le long de l'arête la plus longue de la face de la pièce. Vous pouvez modéliser dans la vue de surface et visualiser simultanément la réalisation de votre travail de modélisation dans votre vue 3D originale.



5. Appuyez sur Echap pour arrêter la macro.
6. Pour rétablir le plan de travail d'origine :
   1. Répétez les étapes 1-2 pour ouvrir la liste Applications.
   2. Double-cliquez sur la macro Set work plane to global origin.

Utilisez la macro Création vue surface_Arête pour créer une vue de surface et aligner le plan de travail le long de l'arête sélectionnée. Cela peut s'avérer utile lors de la modélisation des groupes de boulons, des raidisseurs et des découpes d'une structure à géométrie complexe.

1. Vérifiez que leAccrochage sur lignes/points géométriques (F5) bouton de sélection approprié est actif.

   Vous pouvez ainsi effectuer une sélection le long d'une arête pour définir la direction souhaitée.

2. Cliquez sur le bouton Applications et composants dans le panneau latéral pour ouvrir le catalogue Applications et composants.

3. Cliquez sur la flèche à côté d' Applications pour ouvrir la liste des applications.

4. Double-cliquez sur Création vue surface_Arête pour lancer la macro.
5. Sélectionnez la face de la pièce.

   Lorsque vous déplacez le pointeur de la souris au-dessus des arêtes de la pièce, un symbole en forme de flèche jaune indique les arêtes sur lesquelles vous pouvez aligner la vue. La tête de la flèche représente la direction positive de l'axe x. Une rotation de la vue est effectuée dans cette direction pour former l'arête horizontale de la vue. L'origine de la vue et du plan de travail correspond au début de la flèche d'accrochage.



6. Sélectionnez l'arête souhaitée.

   Tekla Structures crée une nouvelle vue temporaire et l'arête sélectionnée forme l'axe x de la vue. Vous pouvez modéliser dans la vue de surface et visualiser simultanément la réalisation de votre travail de modélisation dans votre vue 3D originale.



7. Appuyez sur Echap pour arrêter la macro.
8. Pour rétablir le plan de travail d'origine :
   1. Répétez les étapes 2-3 pour ouvrir la liste Applications.
   2. Double-cliquez sur la macro Set work plane to global origin.
