Dans le Gestionnaire d'implantation, vous pouvez désormais définir des valeurs de tolérance pour les points mesurés sur le chantier et comparer facilement les emplacements des points mesurés avec les points correspondants conçus dans le modèle Tekla Structures. Grâce à l'exploitation des données d'écart des points, la qualité et la précision du projet sont améliorées, car les équipes peuvent prendre des décisions rapides et éclairées sur la base de données fiables issues du chantier et du modèle, réduisant ainsi le risque de reprises coûteuses.

Définition des valeurs de tolérance pour les points mesurés

Les valeurs de tolérance définissent dans quelle mesure les points mesurés sur le chantier peuvent s'écarter des points conçus dans le modèle.

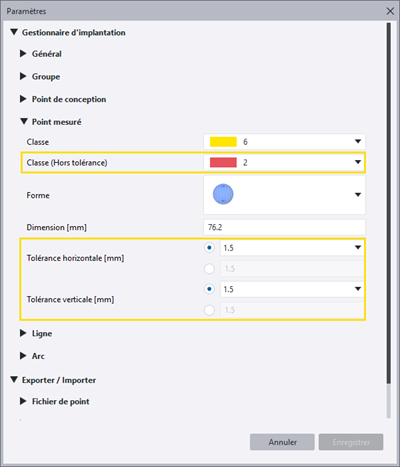

Vous pouvez définir les valeurs Tolérance horizontale et Tolérance verticale dans Gestionnaire d'implantation Paramètres, dans la section Points mesurés. Vous pouvez sélectionner une valeur de tolérance horizontale et verticale dans la liste. Vous pouvez aussi saisir une valeur souhaitée dans la zone sous la liste, ou choisir d’ignorer les valeurs de tolérance.

Vous pouvez également définir une classe distincte pour les points hors tolérance afin de les visualiser facilement dans le modèle.

Comparaison des points mesurés avec les points de conception

Gestionnaire d'implantation compare désormais automatiquement les points mesurés sur le chantier avec leurs points de conception correspondants dans le modèle lorsque les données d'implantation du chantier sont importées dans Gestionnaire d'implantation. Les données sont importées dans des fichiers .tfl et .tflx. Le Gestionnaire d'implantation calcule les écarts entre les points sur la base des valeurs de tolérance que vous avez définies pour les points mesurés.

Les points mesurés qui sont en dehors des valeurs de tolérance définies sont répertoriés dans le nouveau groupe Hors tolérance du Gestionnaire d'implantation. Le groupe Hors tolérance est vide s'il n'y a pas de points hors tolérance.

Les points mesurés ont désormais automatiquement le suffixe _MP ajouté à leur nom d'origine. Il est ainsi plus facile de les identifier et de les distinguer des points de conception, tant dans le modèle que dans les dessins. Le nom du groupe est indiqué entre parenthèses à la fin du nom.

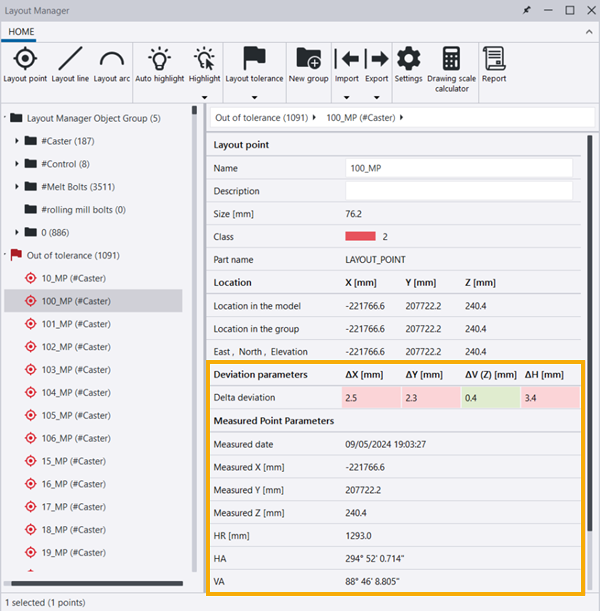

Lorsque vous sélectionnez un point mesuré dans le groupe Hors tolérance, les propriétés du point affichées à droite indiquent les paramètres d'écart X, Y, V et H, ainsi que la date de création du point. Les valeurs hors tolérance sont mises en évidence sur un fond rouge afin que vous puissiez facilement voir quelles valeurs dépassent les tolérances définies.

Affichage des points mesurés dans le modèle

Vous pouvez utiliser les nouvelles options Tolérance d'implantation dans le Gestionnaire d'implantation pour sélectionner les objets d’implantation affichés dans le modèle :

• Afficher uniqt les points mesurés masque temporairement tous les objets d’implantation sauf les points mesurés.

• Afficher uniqt les points hors tolérance masque temporairement tous les objets d’implantation sauf les points mesurés qui sont hors tolérance.

• Tout afficher rétablit la visibilité de tous les objets d’implantation.

Créer des listes pour les points d’implantation

Vous pouvez maintenant créer des listes pour les points d’implantation que vous sélectionnez dans le Gestionnaire d'implantation. Lorsque vous avez sélectionné les points d'implantation ou les groupes contenant des points d'implantation dans le Gestionnaire d'implantation, cliquez sur le bouton Liste. Saisissez le nom du fichier de liste. Par défaut, le fichier de liste est enregistré sous le fichier .csv dans le dossier \Layout\Reports sous le répertoire du modèle actuel.

Les listes sur les points d’implantation sont utiles pour fournir des informations précises sur les écarts. Vous pouvez ouvrir et importer les listes dans Microsoft Excel, par exemple.

TSAC-9420
