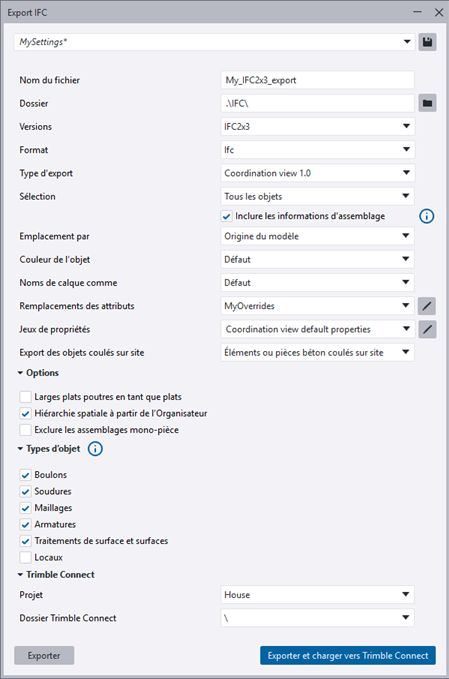

Les boîtes de dialogue d'export IFC2x3 et IFC4 ont été fusionnées pour fournir des commandes harmonisées et un processus cohérent. Il n'est plus nécessaire d'ouvrir deux boîtes de dialogue différentes pour exporter des versions IFC différentes : Quand vous sélectionnez Fichier > Exporter > IFC, la nouvelle boîte de dialogue Export IFC s'ouvre : elle vous permet d'exporter toutes les versions IFC prises en charge par Tekla Structures.

La nouvelle liste Versions vous permet de choisir la version IFC à exporter : IFC2x3, IFC4 ou IFC4.3. Sélectionnez d'abord la version, car la boîte de dialogue se met à jour pour afficher les paramètres correspondant à votre choix. Notez que tous les paramètres ne s'appliquent pas à toutes les versions IFC.

En outre, vous pouvez désormais utiliser Open API de la même manière pour IFC2x3 et IFC4.

Pour plus d’informations, voir Export au format IFC.

TTSD-69046 TTSD-73253

Vous pouvez désormais restreindre avec précision l'export à des objets du modèle spécifiques, garantissant une communication précise des informations transmises. Il est possible d’exporter de manière flexible des objets sélectionnés au sein d’un assemblage et de choisir d’inclure les informations d’assemblage sans exporter l’ensemble de l’assemblage. De plus, l’export peut être automatisé davantage grâce à la nouvelle option de filtrage.

Dans la section Types d’objet, sélectionnez les types d'objets souhaités et utilisez les options suivantes Sélection :

• Tous les objets: Exportez tous les objets du modèle. L’export des boulons, soudures, maillages, armatures, traitements de surface et surfaces, ainsi que des espaces, dépend de la sélection de leurs cases respectives dans les paramètres d’export.

• Objets sélectionnés: Exportez uniquement les objets sélectionnés. Par exemple, si vous sélectionnez uniquement un plat dans un assemblage, seul le plat sera exporté. De même, si vous avez un poteau en béton avec des armatures et des inserts, et que vous souhaitez uniquement exporter les inserts, sélectionnez uniquement les pièces (poteau et inserts) dans le modèle, puis sélectionnez à la fois l’option Objets sélectionnés et la case à cocher Armatures, car les inserts sont considérés comme des armatures.

• Objets sélectionnés et leurs assemblages: Exportez les pièces sélectionnées et leurs assemblages. Par exemple, sélectionner uniquement un plat dans un assemblage exporte l'ensemble de l'assemblage associé au plat sélectionné.

• Filtre de sélection: Utilisez un filtre prédéfini pour limiter davantage l’export à certains types d’objets.

• Inclure les informations d'assemblage: Exportez des informations sur la hiérarchie des objets de l’assemblage. Toute la hiérarchie de l'assemblage et ses informations sont exportées, même si seule une partie de l'assemblage est exportée. Par exemple, si un assemblage contient trois pièces et que vous choisissez d’en exporter seulement deux, cette option garantit que le fichier d’export reconnaît ces deux pièces comme appartenant au même assemblage. Utilisez cette option en conjonction avec une option de Sélection, comme Objets sélectionnés.

Pour plus d’informations, voir Export au format IFC.

TTSD-71033 TTSD-71311

Vous pouvez désormais modifier les attributs des entités IFC qui étaient auparavant fixes (codés en dur). La nouvelle commande Remplacements des attributs dans la boîte de dialogue Export IFC permet de personnaliser certains attributs d'entité IFC, tels que le nom, la description ou l'étiquette, en spécifiant des valeurs d'export adaptées aux spécifications du projet, aux standards ou aux exigences du client. Vous pouvez désigner une propriété Tekla, un attribut utilisateur ou un attribut personnalisé comme valeur d'export.

Auparavant, tous les attributs d'entité IFC définis par le schéma IFC étaient codés en dur, ce qui limitait le contrôle sur la sortie. Les attributs essentiels, tels que GlobalId, sont toujours codés en dur. La valeur par défaut est définie sur <aucun>, indiquant que l'export utilisera les valeurs prédéfinies.

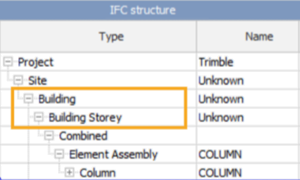

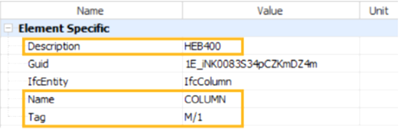

Exemples d'attributs d'entités IFC et de leurs valeurs d'export :

• Pour commencer à définir un nouveau remplacement d'attribut, sélectionnez <nouveau> dans la liste Remplacements des attributs et cliquez sur Modifier.

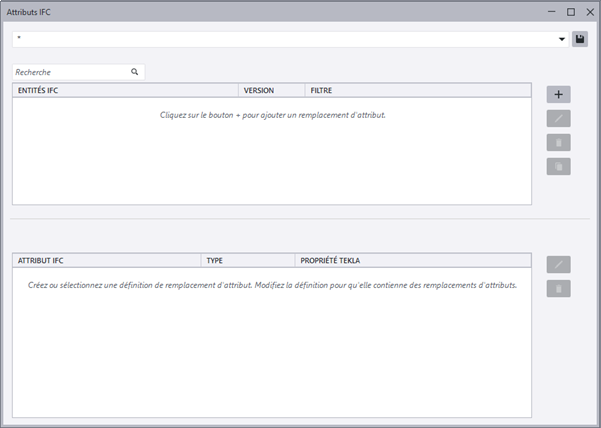

  Cette opération ouvre la nouvelle boîte de dialogue Attributs IFC.

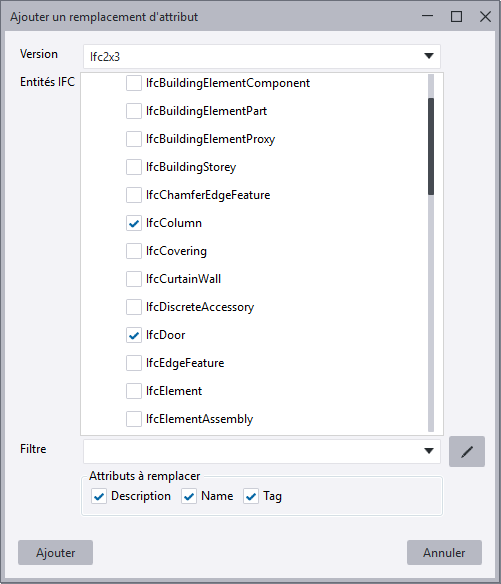

• Pour ajouter un remplacement d'attribut, cliquez sur le bouton plus situé à droite. Dans la boîte de dialogue Ajouter un remplacement d'attribut qui s'affiche, définissez la version IFC souhaitée et sélectionnez une ou plusieurs entités IFC dans la liste des entités. Vous pouvez également appliquer un filtre pour limiter davantage les objets concernés. La liste Attributs à remplacer est remplie d'attributs qui peuvent être remplacés en fonction de votre sélection d'entités IFC. Si vous sélectionnez plusieurs entités IFC, la liste des attributs n'affichera que les attributs communs à toutes les entités sélectionnées. Cliquez sur Ajouter lorsque vous êtes prêt.

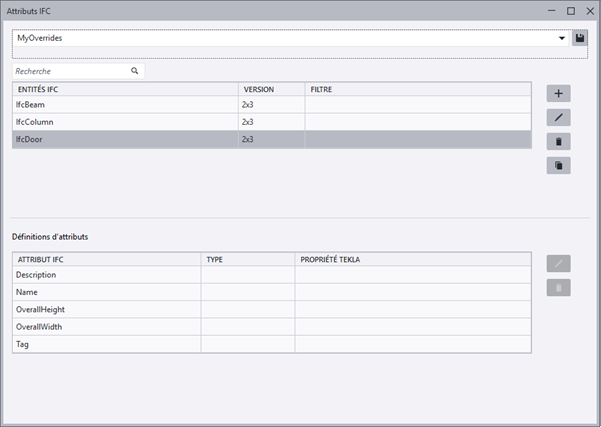

  Les attributs que vous avez ajoutés pour les entités sélectionnées sont affichés dans la liste Définitions d'attributs en bas de la boîte de dialogue Attributs IFC.

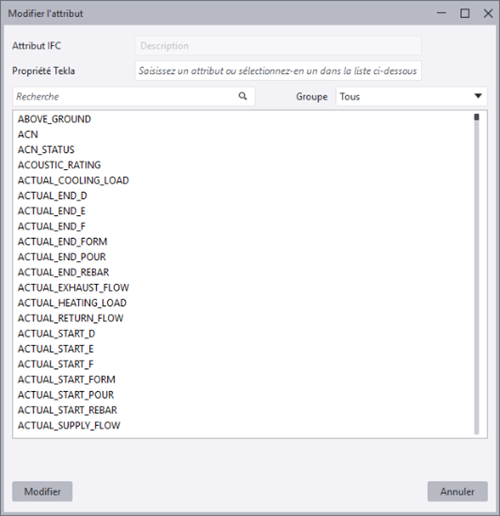

• Vous pouvez maintenant personnaliser les définitions des attributs. Sélectionnez un attribut dans la liste Définitions d'attributs, puis cliquez sur Modifier. Sélectionnez une propriété Tekla dans la liste, ou entrez un attribut utilisateur ou une propriété personnalisée. Pour réduire la liste des attributs disponibles, sélectionnez un groupe d'attributs dans la liste Groupe. Cliquez sur Modifier lorsque vous êtes prêt.



• Lorsque vous avez défini les règles de remplacement nécessaires, donnez un nom aux critères et cliquez sur Enregistrer. Cela enregistrera un nouveau fichier <name>.attributeoverride dans le dossier \IfcAttributeOverrides sous le répertoire du modèle courant.

Pour plus d'informations, voir Création et modification des remplacements d'attributs pour l'export IFC.

TTSD-71028

Dans la nouvelle boîte de dialogue Export IFC, vous pouvez désormais publier des fichiers IFC directement dans un projet et un dossier Trimble Connect, ce qui correspond au processus utilisé pour le format TrimBIM natif et supprime la nécessité de gérer les fichiers manuellement.

• Spécifiez le Trimble Connect Projet pour activer le chargement direct. Si le modèle est déjà connecté à un projet Trimble Connect, l'option Projet Trimble Connect lié est automatiquement sélectionnée. Si le modèle n'est pas connecté à un projet Trimble Connect, Aucun s'affiche et vous pouvez sélectionner manuellement le projet souhaité.

• Sélectionnez un Dossier Trimble Connect dans le projet sélectionné.

• Vous pouvez changer de projet et de dossier à tout moment.

• Vos choix sont enregistrés dans les paramètres d'export.

• Lorsque vous êtes prêt, sélectionnez Exporter et charger vers Trimble Connect.

Pour plus d’informations, voir Export au format IFC.

TTSD-69043

Vous pouvez désormais spécifier plus précisément l'entité IFC requise pour chaque objet dans le modèle Tekla Structures afin que le fichier IFC créé contienne les informations nécessaires.

• Plus de types d'entités IFC sont pris en charge :

  IfcCovering

  IfcCurtainWall

  IfcRampFlight

  IfcStairFlight

• Vous pouvez maintenant modifier l'entité IFC pour les armatures.

• Vous pouvez maintenant définir l'entité d'assemblage sur Aucun.

• Vous pouvez commencer à taper le nom de l'entité IFC et les entités correspondantes sont affichées dans la liste.



• Les torons peuvent maintenant être exportés en tant que IfcTendon également dans l'export IFC2x3. Auparavant, cela ne fonctionnait que lors de l'export IFC4.

TTSD-71058, TTSD-71057, TTSD-66167, TTSD-65637, TTSD-62542, TTSD-48482, TTSD-61973, TTSD-72410

• Tekla Structures 2026 prend en charge le schéma IFC 4.3 conformément à la dernière version de buildingSMART IFC 4.3.2. Vous pouvez désormais exporter des modèles en utilisant le schéma IFC 4.3 et répondre aux exigences obligatoires pour les livrables structurels.

• Dans l’export IFC4.3, le domaine Bâtiment est désormais pris en charge en plus du domaine Pont déjà pris en charge.



• L’export IFC4.3 prend désormais en charge les types d’export Reference view et Design transfer view, en plus du type d’export Bridge view déjà pris en charge.

STP-589, TTSD-73781

Les informations de l'en-tête IFC ont été modifiées afin de respecter la recommandation buildingSMART.

Pour Tekla Structures, les informations suivantes sont désormais écrites dans l'en-tête du fichier IFC, dans l'enregistrement FILE_NAME :

Trimble Inc. - Tekla Structures - <version number>

TTSD-70252

Dans les exports IFC4 et IFC4.3, lors de l’export d’objets sélectionnés, seules les maillages sélectionnés sont désormais exportés. Auparavant, tous les maillages du modèle étaient exportés, même si vous aviez choisi de n’exporter que les objets sélectionnés. Lorsque vous sélectionnez Hiérarchie spatiale à partir de l’Organisateur, les maillages sont positionnés sous le bâtiment correspondant (dont le périmètre recouvre les maillages), sinon sous le premier bâtiment.

TTSD-73001

Le format IFC4.0 et tous les formats IFC4 plus récents sont désormais pris en charge lors de la conversion d’objets de référence IFC en objets natifs Tekla Structures.

Auparavant, la conversion des objets ne prenait en charge que les objets de référence IFC2x3.

Pour plus d’informations sur la conversion d’objets IFC, voir Conversion d'objets IFC en objets Tekla Structures natifs.

TTSD-57949
