TTSD-71262 TTSD-73921

Dans Tekla Structures 2026, vous pouvez désormais présélectionner des objets graphiques du dessin. Lorsque vous survolez un objet graphique avec le pointeur de la souris, les lignes et les poignées sont mises en évidence. Cette nouvelle fonctionnalité simplifie la sélection de la poignée correcte pour des actions telles que le redimensionnement, ce qui facilite le glissement et le remodelage des objets.

Pour permettre la présélection des objets graphiques, activez l'option Glisser-déposer le dessin dans Fichier > Paramètres en mode dessin.

Auparavant, lors du déplacement d'objets dans les dessins, il n'était pas clair quel objet serait déplacé. Désormais, grâce à la nouvelle présélection, vous pouvez utiliser le déplacement en toute confiance.

TTSD-70792

Lorsque vous faites glisser les poignées, les lignes ou les milieux des objets graphiques du dessin, vous pouvez désormais saisir des valeurs numériques pour spécifier la distance ou l'emplacement souhaité. Le fonctionnement est similaire à celui de la modification dynamique en mode modélisation.

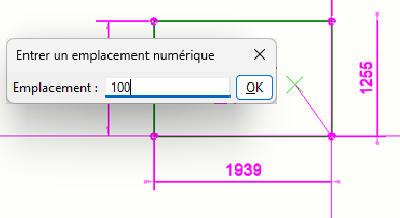

• Pour saisir une valeur numérique, commencez à faire glisser une poignée, une ligne ou un milieu. Tout en faisant glisser, commencez à taper la valeur souhaitée sur le clavier. La boîte de dialogue Entrer un emplacement numérique permettant de saisir la valeur numérique s'affiche. Entrez la distance ou les coordonnées. Lorsque vous êtes prêt, cliquez sur OK ou appuyez sur Entrée sur le clavier.

Pour les poignées, la valeur numérique indique de combien vous déplacez la poignée dans la direction du glissement, tandis que pour les lignes et les milieux, la valeur numérique indique de combien vous déplacez la ligne ou le milieu perpendiculairement.

Pour plus d'informations sur le déplacement d'objets du dessin, voir Déplacement, modification de forme et redimensionnement des objets de dessin.

TTSD-73232

• La grille d'accrochage dans les dessins est désormais affichée de la même manière que dans l’Éditeur de gabarits, par exemple. Pour activer la grille d'accrochage, accédez à Fichier > Paramètres > Paramètres d'accrochage, sélectionnez Activer, puis cliquez sur OK.

• L'échelle de la grille d'accrochage est désormais en millimètres papier au lieu de l'échelle de la vue.

  Le premier exemple ci-dessous utilise la valeur 20 comme Espacement et le second exemple la valeur 10 comme Espacement :

TTSD-69608

Pour plus d'informations sur l'accrochage, consultez Accrochage dans les dessins.

L'accrochage aux axes dans les dessins fonctionne désormais mieux, et vous pouvez facilement accrocher au point final réel de l'axe, de sorte que le point d'accrochage soit associatif. Cela fonctionne mieux si vous avez défini l’option avancée XS_DRAWING_ALLOW_SNAPPING_TO_DISTANT_POINTS sur TRUE. Auparavant, vous finissiez par effectuer l'accrochage sur l'extension de l'axe.

TTSD-67770

Tekla Structures 2026 introduit une nouvelle commande graphique, Isolation, pour simplifier le processus de création et de modification de l'isolation souple et rigide dans les dessins. La représentation de l'isolation dans les détails et les coupes est courante, en particulier dans les dessins de conception générale. Cette nouvelle fonctionnalité permet de dessiner rapidement et efficacement l’isolation à l’aide d’une entrée de type polyligne, en s’assurant que les détails répondent aux standards attendus.

Modification flexible : Vous pouvez modifier les propriétés de représentation de l’isolation avant et après sa création. La modification de la forme ou le redimensionnement est facile avec les poignées d'isolation.

Accès facile : La nouvelle commande Isolation est disponible dans l’onglet du ruban Graphiques du dessin, dans la liste des objets du panneau des propriétés, et via le Démarrage rapide.

Hachures d'isolation personnalisables : Vous pouvez utiliser tous les motifs de hachures d'isolation souples et rigides disponibles, y compris les motifs localisés et personnalisés. Les hachures s'adaptent automatiquement à la largeur et pivotent si nécessaire.

Associatif : Les objets d’isolation sont associatifs s'ils présentent des points d'associativité, ce qui signifie qu'ils sont associés à des objets de construction.

La fonctionnalité Isolation fait partie d’un ensemble de capacités qui permettent d’utiliser un seul logiciel Tekla depuis les premières phases d’un projet AEC jusqu’à son achèvement. Auparavant, vous deviez concevoir et utiliser des lignes personnalisées ou vous appuyer sur des fichiers DWG importés contenant des détails préétablis pour l'isolation.

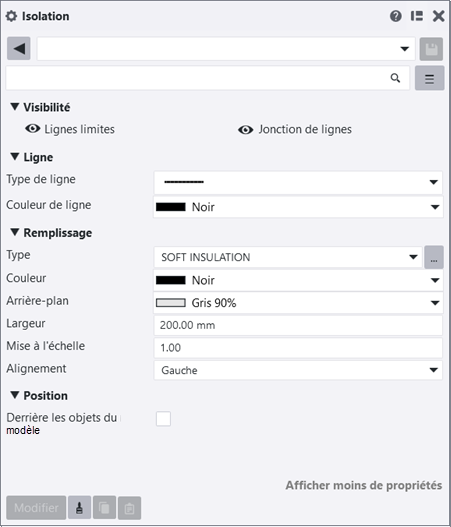

• Dans un dessin ouvert, accédez au nouvel onglet du ruban Graphiques, maintenez la touche Maj enfoncée et cliquez sur Isolation. Ajustez les propriétés dans le panneau des propriétés : Sélectionnez si vous souhaitez afficher les lignes de contour ou les lignes de jonction, définissez le type et la couleur de ligne, sélectionnez le type de remplissage, la couleur et l’arrière-plan, puis définissez la largeur, l’échelle, l’alignement et la position de l’isolation par rapport aux objets du modèle. Lorsque vous êtes prêt, sélectionnez les points que l'isolation traversera. Pour créer l'isolation, cliquez sur le bouton central de la souris ou appuyez sur Espace ou Entrée sur le clavier.



• Vous pouvez modifier les propriétés de l'isolation créée en double-cliquant dessus dans un dessin ouvert.

• Vous pouvez déplacer les isolations en les faisant glisser. Vous pouvez également remodeler ou redimensionner l'isolation et déplacer des segments d'isolation en faisant glisser les poignées de l'isolation.

• Vous pouvez également modifier la largeur de l'isolation en faisant glisser la poignée d'un segment. Cette opération modifie la largeur de l'isolation et la valeur de la propriété Largeur dans le panneau des propriétés.

• Vous pouvez également supprimer les poignées d'isolation sélectionnées.
• Isolation est désormais disponible comme Objet dans l'export de dessins DWG/DXF/DGN, et peut être définie pour être exporté sur une couche/un niveau spécifique.

Ci-dessous, un exemple d'isolation alignée à gauche avec le type ISOLATION SOUPLE et des lignes de contour et de jonction visibles :

Ci-dessous, la même isolation est sélectionnée, montrant les poignées et les cotations :

Ci-dessous, l'isolation est représentée sans lignes de contour ni lignes de jonction :

Ci-dessous, les lignes sont visibles :

Les isolations indiquent les raccourcissements de pièces :

Pour plus d'informations, voir Ajout d'isolations dans les dessins.

TTSD-71230, TTSD-72475, TTSD-73129

La nouvelle commande Nuage rectangulaire permet de créer un nuage rectangulaire plus rapidement en sélectionnant simplement deux points. Auparavant, vous deviez utiliser la commande Nuage pour créer un nuage polygonal, puis le modifier en un nuage rectangulaire.

• Pour créer un nuage rectangulaire dans un dessin ouvert, allez dans l’onglet du ruban Dessin et cliquez sur la commande Nuage rectangulaire. Sélectionnez le premier point d'angle du nuage, puis le second point d'angle du nuage. Vous pouvez redimensionner le nuage en faisant glisser ses poignées.



• La commande Nuage a été renommée en Nuage polygonal.

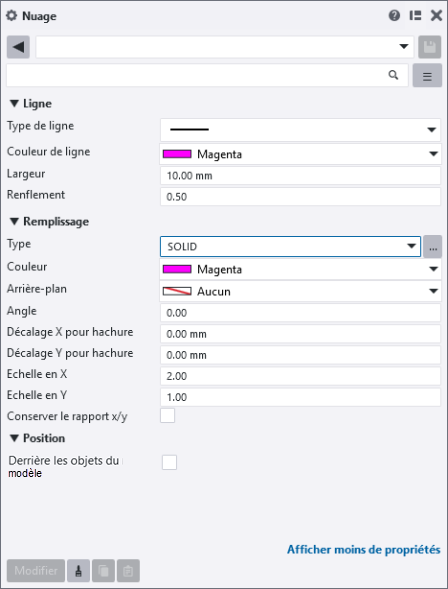

• Les deux commandes de nuage, Nuage polygonal et Nuage rectangulaire, utilisent toutes deux le nouveau panneau de propriétés Nuage pour obtenir leurs propriétés, ce qui simplifie leur utilisation.



  Auparavant, la commande Nuage utilisait les propriétés du panneau de propriétés Polygone.

• Vous pouvez maintenant définir la largeur de l'arc du nuage pour chaque instance de nuage séparément dans le panneau de propriétés Nuage à l'aide de la propriété Largeur. Auparavant, ce paramètre ne pouvait être défini que pour l'ensemble du modèle à l'aide de l'option avancée XS_ARC_WIDTH_OF_CLOUD. Cette option avancée a été masquée dans l'interface utilisateur Tekla Structures.

Pour plus d’informations, voir Ajout de nuages dans les dessins.

TTSD-72769, TTSD-72464, TTSD-72994

• Amélioration des messages de la barre d'état : Les courtes instructions dans la barre d’état ont été améliorées pour mieux expliquer les étapes nécessaires à l’utilisation des outils d’édition de dessin et pour vous fournir plus d'informations.

  TTSD-71262 TTSD-71273

• Exclusion de la position de la souris dans la forme finale : La création d’objets graphiques basée sur plusieurs clics a été améliorée afin que la position de la souris ne soit pas incluse dans la forme créée lorsque vous cliquez sur le bouton central de la souris ou appuyez sur Entrée pour terminer la création de l’objet graphique, tel qu’une polyligne.

  Auparavant, un point supplémentaire était ajouté à l'emplacement du pointeur de la souris lorsque le bouton central de la souris était enfoncé.

  TTSD-72006

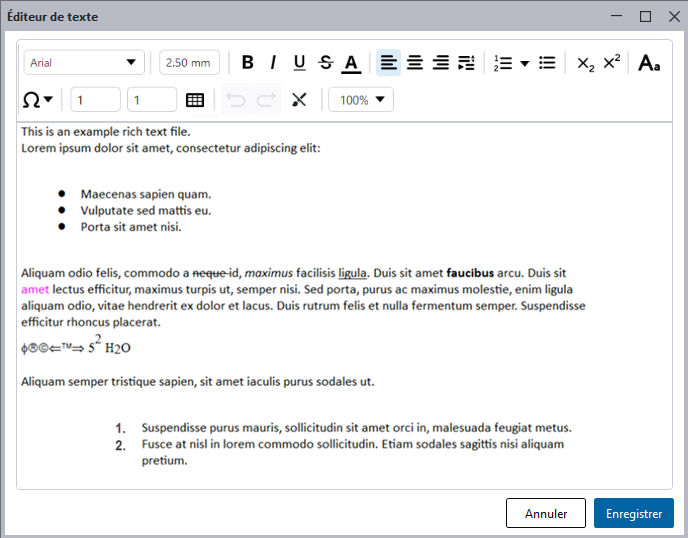

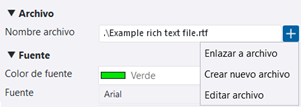

Les objets Texte et Fichier texte (anciennement Texte riche) permettent désormais d'utiliser le nouvel éditeur de texte intégré Éditeur de texte pour la création et l'édition de texte.

STP-593, TTSD-74966

En plus des objets Texte simples, vous pouvez désormais produire des objets Texte avec du texte riche directement dans vos dessins, sans avoir à utiliser de fichiers texte riche externes.

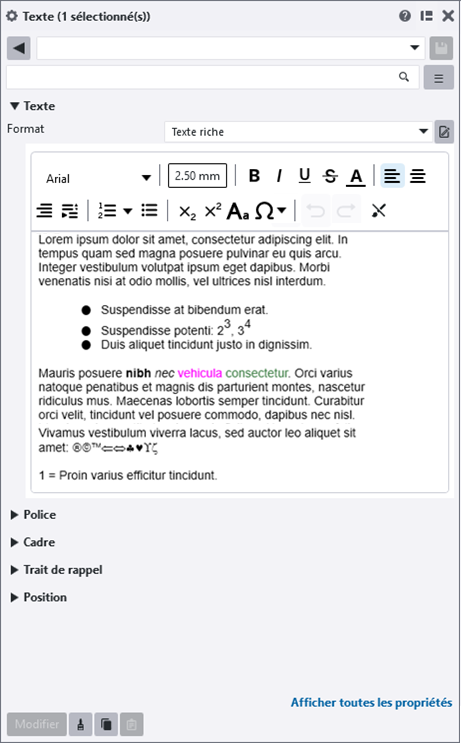

• Pour appliquer la mise en forme de texte riche dans les objets Texte, sélectionnez la commande Texte dans la liste des objets du panneau des propriétés du dessin, puis choisissez l’option Texte riche dans la liste Format du panneau des propriétés Texte. Vous pouvez ensuite appliquer la mise en forme du texte riche directement dans l’éditeur de texte du panneau de propriétés à l’aide de la barre d’outils de mise en forme.



• L’option Texte brut permet de saisir du texte brut sans mise en forme.
• La barre d'outils du panneau de propriétés Texte contient les mêmes commandes que l'Éditeur de texte complet.
• Si la limite de contenu du texte est dépassée, une bordure rouge apparaît autour de la fenêtre de l'éditeur avec un point d'exclamation. Lorsque vous survolez le point d'exclamation, l'info-bulle « La limite de contenu du texte a été dépassée. Veuillez réduire la quantité de texte pour enregistrer les modifications. » apparaît.

Pour plus d’informations, voir Ajout et modification de texte dans les dessins.

STP-593

Vous pouvez désormais récupérer les modifications de texte perdues dans les objets Texte du dessin à l’aide du nouveau bouton Récupérer les modifications .

Cette amélioration a été introduite pour la première fois dans Tekla Structures 2025 SP1.
