Placement des cotes

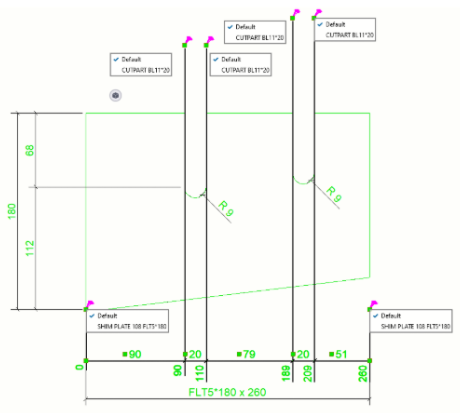

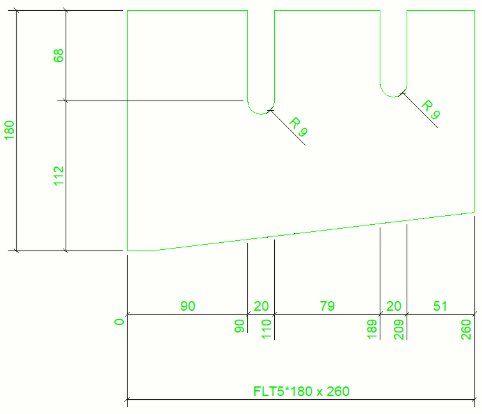

Tekla Structures est désormais plus précis dans le placement des points de cote. Auparavant, les points de cotation pouvaient parfois être placés en dehors des objets, ce qui permettait d’afficher les cotes sur des objets invisibles. Cette amélioration garantit que les points de cotation sont toujours placés uniquement sur les objets visibles.

Avant :

Après :

Les cotations générées automatiquement dans les dessins clonés, contrôlées par XS_INTELLIGENT_CLONING_ADD_DIMENSIONS, sont désormais placées à des distances optimales des objets cotés et des autres cotations.

Avant :

Après :

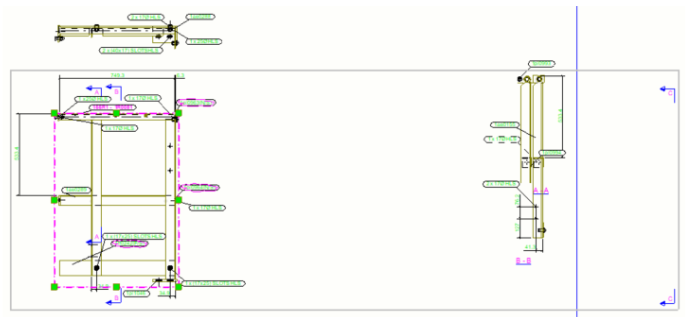

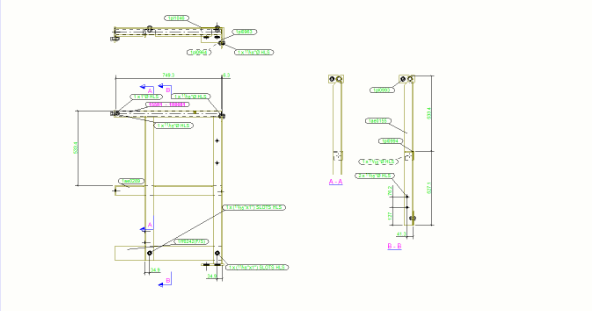

Placement de la vue

Pour garantir que les améliorations apportées au placement des vues sont appliquées, l’option avancée XS_DRAWING_UPDATE_VIEW_PLACING doit être définie sur TRUE.

Le placement des vues clonées a été amélioré pour les vues plus larges ou plus hautes que la feuille de dessin. Auparavant, ces vues ne bougeaient pas ; maintenant, elles sont ajustées pour s’adapter autant que possible à la feuille de dessin après avoir été clonées.

Tekla Structures place désormais intelligemment les vues dans les cadres de dessin des dessins clonés. Lorsque vous utilisez des gabarits (.tpl) pour les cadres de dessin, Tekla Structures essaie d’empêcher les vues de se chevaucher.

Avant :

Après :

Coupes et repères de section

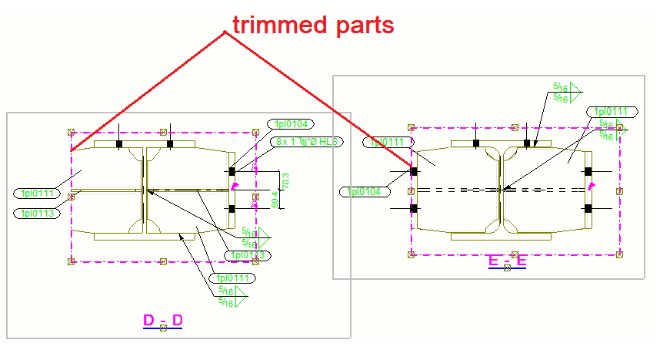

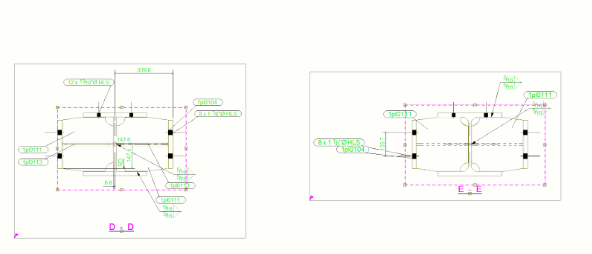

Le comportement de la coupe lors du clonage a été amélioré pour les situations où un assemblage comporte de nouvelles pièces. Désormais, lorsque de nouvelles pièces sont détectées, la coupe tente de se redimensionner pour adapter les pièces à l’intérieur de la limite de la zone.

Avant :

Après :

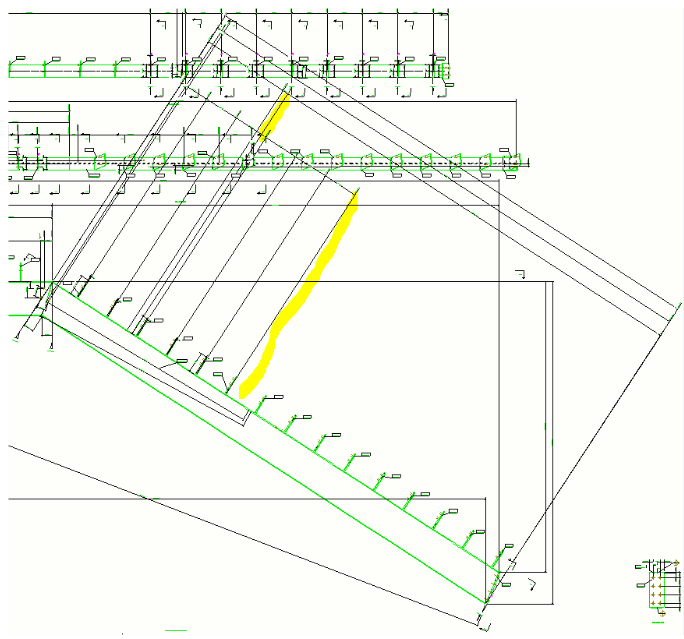

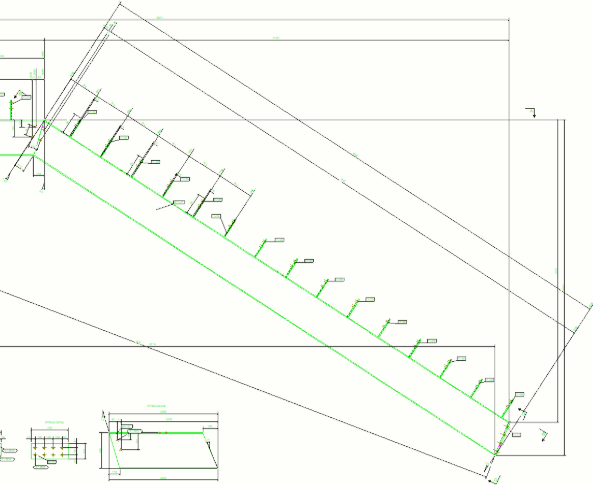

Les repères de section indépendants qui ne sont associés à aucun objet pouvaient auparavant être placés assez loin des objets d’assemblage. Les repères de section indépendants sont désormais supprimés s’ils ne sont pas placés à proximité immédiate d’une pièce.

Avant :

Après :

TTSD-71091

Ces améliorations ont déjà été introduites dans la Tekla Structures liste des nouveautés 2025 SP4.
