Imprimer au format PDF, en tant que fichier dessin (.plt) ou sur une imprimante

Vous pouvez imprimer des dessins et des zones sélectionnées en PDF, en fichiers dessin (.plt) à envoyer sur un traceur ou une imprimante ou directement sortir des dessins sur une imprimante. Vous pouvez également modifier les couleurs et les épaisseurs de ligne de sortie. Vous pouvez imprimer sur une imprimante unique ou sur plusieurs imprimantes, ou imprimer un dessin sur plusieurs feuilles.

Imprimer un dessin

Dans le menu Fichier, cliquez sur Impression > Imprimer dessins.
Cette action ouvre la boîte de dialogue Imprimer dessins et le Gestionnaire de documents.

Vous pouvez également lancer l'impression de l'une des façons suivantes :
- Dans Gestionnaire de documents, sélectionnez les dessins, cliquez avec le bouton droit, puis sélectionnez Imprimer, ou cliquez sur le bouton Imprimer.
  L'ordre des dessins dans la boîte de dialogue correspond maintenant à l'ordre dans lequel ils sont apparus dans le Gestionnaire de documents au moment où la boîte de dialogue Imprimer dessins a été ouverte.
- Lorsqu'un dessin est ouvert, sélectionnez Fichier > Imprimer dessins.
- Appuyez sur Maj+P sur le clavier.
Dans le Gestionnaire de documents, sélectionnez les dessins que vous souhaitez imprimer.

Vous pouvez également imprimer les dessins verrouillés à jour. Si un dessin verrouillé n'est pas à jour, vous ne pouvez pas l'ouvrir ou l'imprimer. Un échec d'impression est signalé. Vous pouvez imprimer tous les dessins déverrouillés, sauf si son état indique que la pièce d'origine est supprimée.
Dans le coin supérieur gauche de la boîte de dialogue Imprimer dessins, assurez-vous que Utiliser une imprimante est sélectionné.
Il s'agit de l'option par défaut.
Pour plus d'informations sur l'impression sur plusieurs imprimantes, voir Impression sur plusieurs imprimantes.
Chargez les paramètres d'impression souhaités à partir de la liste des paramètres.

Si plusieurs fichiers de paramètres sont répertoriés, vous pouvez commencer à écrire le nom du fichier de paramètres souhaité pour n'afficher que le fichier souhaité dans la liste, puis appuyer sur Entrée pour le sélectionner.

Lorsque vous chargez les paramètres d'impression, le bouton Enregistrer reste désactivé. Une fois que vous avez apporté des modifications aux paramètres d'impression, le nom du fichier de paramètres s'affiche en italique et se termine par un astérisque. Le bouton Enregistrer est activé une fois que vous avez modifié les paramètres.

Vous pouvez également attribuer un nouveau nom aux paramètres. Pour plus d'informations sur les paramètres d'impression, voir Fichiers de paramètres d'impression et ordre de recherche.
Pour afficher un aperçu du dessin, cliquez sur Cliquez ici pour charger un aperçu dans la zone d'aperçu.
- L'aperçu du dessin est toujours à jour. Vérifiez l’aperçu chaque fois que vous modifiez les paramètres d’impression.
- Utilisez la molette de la souris pour faire un zoom avant sur l'aperçu. Vous pouvez également zoomer sur les zones qui vous intéressent. Si l’aperçu devient flou lorsque vous zoomez, il peut être utile d’agrandir la fenêtre.
- L'aperçu prend aussi en charge le panoramique avec le bouton central de la souris.
- Si vous souhaitez un aperçu précis, placez la boîte de dialogue d’impression de sorte que vous puissiez voir le dessin actuel et vérifiez que vous avez activé le bouton Épaisseur de traits dans Fichier > Paramètres.

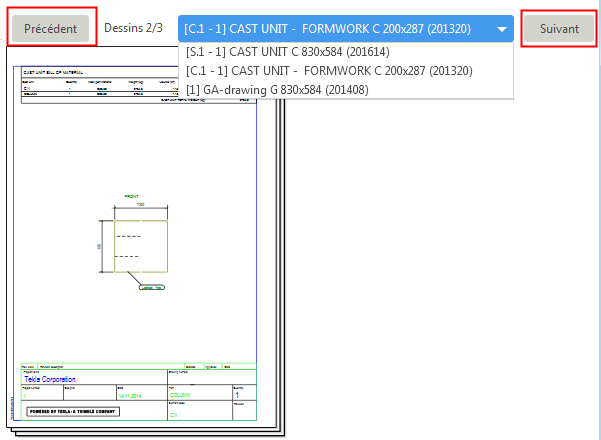

- Si vous avez choisi d'imprimer plusieurs dessins, les dessins sont affichés un à un dans l'aperçu. Utilisez Suivant et Précédent pour parcourir l'ensemble des dessins sélectionnés.
Sélectionnez l’option d’impression souhaitée :
- Fichier PDF: Convertit les dessins sélectionnés au format PDF.
- Imprimante: Envoie les dessins sélectionnés à l'imprimante sélectionnée.
- Fichier dessin: Convertit les dessins sélectionnés en fichiers de tracé (.plt) exploitables par le traceur sélectionné et les enregistre à un emplacement spécifique.
  Vous ne pouvez pas ouvrir les fichiers de tracé créés dans Tekla Structures, car Tekla Structures ne fournit pas de visualisation des fichiers de tracé, mais vous avez besoin d’une application tierce pour afficher les fichiers de tracé.
Définissez les paramètres d'impression dans l'onglet Options.

Les paramètres disponibles dépendent de l’option d’impression que vous avez sélectionnée. Voir la section « Paramètres d’impression : Onglet Options pour plus de détails sur les paramètres d’impression.
Accédez à l'onglet Propriétés de ligne pour définir les couleurs d'impression et les largeurs de trait (numéros de plume).

Voir la section « Définir des paramètres d’impression : Définir les propriétés de ligne » pour plus de détails.
Pour enregistrer vos paramètres d'impression, y compris les propriétés de ligne, cliquez sur Enregistrer dans le coin supérieur gauche.
Pour plus d'informations sur les paramètres d'impression et l'ordre de recherche, voir Fichiers de paramètres d'impression et ordre de recherche.
Vous pouvez également ajouter des cadres et des marques de pliage à vos impressions.
Cliquez sur Imprimer pour imprimer les dessins au format PDF ou en tant que fichiers dessin, ou les envoyer vers une imprimante qui correspond aux paramètres définis dans la boîte de dialogue.
Chaque dessin est envoyé à l'imprimante comme tâche d'impression distincte.
Toutes les erreurs d'impression sont enregistrées dans un fichier historique dans le répertoire du modèle : logs\DPMPrinter_<username>.log.

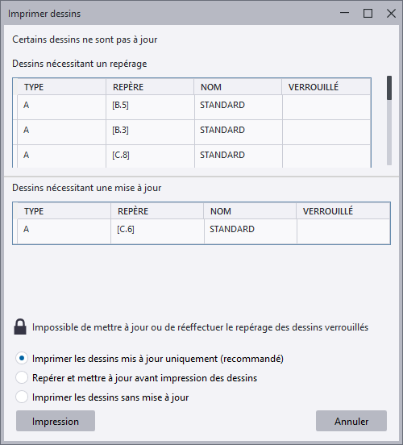

Si vous avez sélectionné des dessins qui nécessitent un repérage ou une mise à jour, une boîte de dialogue s'affiche et vous pouvez sélectionner comment procéder :
Remarque : Vous ne pouvez pas mettre à jour ou repérer les dessins verrouillés.
- Imprimer les dessins mis à jour uniquement (recommandé)
- Repérer et mettre à jour avant impression des dessins
- Imprimer les dessins sans mise à jour
- Pour annuler l'intégralité du processus, cliquez sur Annuler.
Cliquez sur Imprimer.

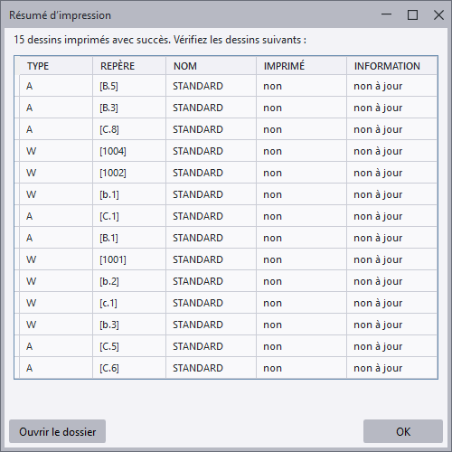

Un résumé s'affiche et montre le résultat de l'impression ainsi que'une liste des dessins qui nécessitent une attention particulière.

Définir des paramètres d’impression

Paramètres sous l’onglet Options


Paramètre	Options et description
Emplacement du fichier	Indiquez l'emplacement du fichier PDF ou du fichier dessin, ou utilisez Parcourir... pour rechercher le répertoire. Le répertoire \Plotfiles du répertoire du modèle est l'emplacement par défaut. Cette option est disponible uniquement si vous avez sélectionné Fichier PDF ou Fichier dessin.
Imprimante ou traceur	Sélectionnez l'imprimante ou le traceur. Cliquez sur Propriétés... pour ajuster les propriétés de l'imprimante.
Inclure le repère de révision dans le nom du fichier	Ajoutez l'indice de la dernière révision du dessin imprimé au nom du fichier d'impression. Le numéro de révision est utilisé par défaut. Si vous souhaitez toujours utiliser l'indice de révision à la place, définissez l'option avancée XS_SHOW_REVISION_MARK_ON_DRAWING_LIST sur `TRUE`. Si l'indice de révision n'est toujours pas affiché, vérifiez les options avancées suivantes et incluez REVISION_MARK dans la valeur : XS_DRAWING_PLOT_FILE_NAME_A, XS_DRAWING_PLOT_FILE_NAME_W, XS_DRAWING_PLOT_FILE_NAME_G, XS_DRAWING_PLOT_FILE_NAME_M ou XS_DRAWING_PLOT_FILE_NAME_C, en fonction du type de dessin. Cette option est disponible uniquement si vous avez sélectionné Fichier PDF ou Fichier dessin. Voir également l’article d’assistance Inclure le repère de révision du dessin dans le nom du fichier d’impression.
Ouvrir le dossier après l'impression	Ouvrez le répertoire du fichier PDF ou du fichier dessin dans l'Explorateur Windows une fois l'impression terminée. Cette option est disponible uniquement si vous avez sélectionné Fichier PDF ou Fichier dessin.
Ouvrir le fichier après impression	Ouvrez le fichier PDF une fois qu'il a été créé. Cette option est disponible uniquement si vous avez sélectionné Fichier PDF.
Sortie dans un fichier unique	Imprimez les dessins sélectionnés dans un fichier PDF unique. Si vous ne sélectionnez pas cette option, chaque dessin sélectionné est imprimé dans un fichier PDF séparé. Cette option est disponible uniquement si vous avez sélectionné Fichier PDF.
Nom du fichier PDF	Donnez un nom au fichier PDF. Le nom de fichier est nécessaire si vous imprimez dans un fichier unique. Par défaut, le nom Combined.pdf est attribué. Cette option est disponible uniquement si vous avez sélectionné Fichier PDF et Sortie dans un fichier unique. Le nom du fichier PDF peut également être défini à l'aide de divers sélecteurs d'options avancées pour personnaliser les noms de fichier d'impression. Ces sélecteurs ne fonctionnent pas pour un fichier PDF composé de plusieurs dessins. Il arrive parfois que le nom du fichier de dessin comporte un caractère illégal, qui ne peut pas être imprimé. Par conséquent, Tekla Structures remplace un grand nombre de caractères illégaux par un trait de soulignement « _ ». Vérifiez les conventions de dénomination de fichier fournies par Microsoft « Noms de fichiers, chemins et espaces de noms ».
Extension de fichier	Indiquez une extension de nom de fichier pour le fichier dessin. La valeur par défaut est plt. Cette option est disponible uniquement si vous avez sélectionné Fichier dessin.
Préfixe du fichier Suffixe du fichier	Entrez un préfixe et/ou un suffixe spécifique à utiliser dans le nom du fichier PDF ou de dessin. Lorsque vous ajoutez un préfixe ou un suffixe, le nom du fichier d'impression qui apparaît dans les cases Préfixe du fichier et Suffixe du fichier est immédiatement mis à jour. Le nom du fichier peut également être défini à l'aide de sélecteurs d'options avancées pour personnaliser les noms de fichier d'impression. Cette option est disponible uniquement si vous avez sélectionné Fichier PDF ou Fichier dessin.
Ajuster au papier	Ajustez le dessin au format de papier particulier. Ce paramètre ne fonctionne pas si vous avez sélectionné Echelle.
Echelle	Forcez l'impression à une échelle spécifique. La valeur Echelle apparaît en rouge si le dessin ne peut pas être adapté au format de papier spécifié. Ce paramètre ne fonctionne pas si vous avez sélectionné Ajuster au papier.
Centrer le dessin sur le papier	Centrez le dessin sur la ou les feuilles.
Imprimer sur plusieurs feuilles	Imprimez sur plusieurs feuilles et indiquez le sens d'impression des feuilles. Cela est particulièrement utile si votre dessin contient plusieurs plans. Sélectionnez pour imprimer De gauche à droite, de haut en bas ou De bas en haut, de droite à gauche. Lorsque vous utilisez Imprimer sur plusieurs feuilles, définissez toujours une Echelle spécifique. L'aperçu montre comment le dessin est subdivisé en feuilles. Pour plus d'informations, voir Imprimer sur plusieurs feuilles.
Taille papier	Définissez le format de papier ou utilisez le format automatique. Le paramètre Auto permet à Tekla Structures de sélectionner le format de papier qui présente le moins d'espace perdu lorsque la mise à l'échelle est adaptée à la zone d'impression de la feuille. Il n'est pas rare que les imprimantes ne parviennent pas à imprimer sur la zone complète de la feuille, et laissent alors des marges. La zone imprimable de l'imprimante sélectionnée est déterminée lorsque les options Imprimante ou Fichier dessin sont sélectionnées. Pour les fichiers PDF, l'imprimante n'est pas sélectionnée et la sortie est définie sur la feuille complète. Cependant, le même problème existe lors de l'impression d'un fichier PDF, et le contenu du dessin est adapté à la zone imprimable de l'imprimante sélectionnée. Dans l'image ci-dessous, la zone d'impression apparaît avec un fond blanc et la bordure non imprimable apparaît en gris. Deux fichiers de configuration affectent les formats de papier et les tailles des dessins : PaperSizesForDrawings.dat et DrawingSizes.dat. Pour plus d’informations, voir Fichiers de configuration pour l’impression.
Orientation	Définissez l'orientation ou utilisez l'orientation automatique. Le paramètre Auto signifie que l'orientation qui optimise l'espace est automatiquement sélectionnée.
Couleur	Indiquez si la sortie est en Couleur, en Noir et blanc ou en Échelle de gris Tekla. Pour plus de détails sur la façon dont les couleurs standard et personnalisées sont gérées dans différents modes de couleur, voir Couleurs dans les dessins.
Nombre de copies	Définissez le nombre de copies papier à imprimer. Cette option est disponible uniquement si vous avez sélectionné Imprimante.
Assembler	Assemblez l'impression lorsque vous imprimez plusieurs copies. Cette option est disponible uniquement si vous avez sélectionné Imprimante.
Polices incorporées	Incorporez les polices dans un fichier PDF. Cela permet de s'assurer que les polices peuvent être reproduites dans un système où elles ne sont pas installées. En revanche, la taille du fichier s'en trouve également augmentée. Dans certains cas, les polices peuvent être automatiquement intégrées. Lorsque vous utilisez des polices non latines, nous recommandons d'utiliser les polices intégrées. Dans le cas contraire, le PDF peut ne pas s'afficher correctement. Notez que vous pouvez également définir une police Unicode par défaut pour l'option avancée XS_DEFAULT_UNICODE_FONT_DRAWING_PRINTING. Si la police sélectionnée ne contient pas tous les caractères du texte, la police est définie par cette option avancée. La valeur par défaut est Arial Unicode MS. Il est possible que cette police ne soit pas installée sur votre ordinateur par défaut, et que vous deviez l'installer. Vous pouvez également définir une autre police qui contient les caractères dont vous avez besoin et que vous avez installé sur votre ordinateur. Polices incorporées est disponible uniquement si vous avez sélectionné Fichier PDF.
Trimble Connect	Cochez la case Lier des dessins aux objets du modèle pour lier chaque objet du dessin PDF au modèle dans Trimble Connect. Si la case est cochée, pour les croquis d'assemblage et les dessins d'élément béton, vous pouvez définir dans Lier croquis d'assemblage ou dessin d'élément béton à si le dessin est lié à l'assemblage ou à la pièce principale. Si vous n'avez pas encore sélectionné le dossier de chargement des dessins PDF pour chaque type de dessin, vous pouvez le faire en cliquant sur … à côté de Paramètres de chargement des dessins. Par défaut, les paramètres actuels sont utilisés. Lorsque vous êtes prêt(e), cliquez sur Imprimer et charger vers Trimble Connect pour charger le plan PDF dans le dossier défini dans Trimble Connect. Pour plus d'informations, consultez Charger un modèle de référence Tekla Structures dans un projet Trimble Connect.
Sélectionner une zone	Sélectionnez une zone rectangulaire à afficher dans le dessin ouvert et imprimez uniquement cette zone. Cette option fonctionne uniquement lorsqu'un dessin est ouvert. Tous les paramètres de la boîte de dialogue Imprimer dessins fonctionnent également lorsque Sélectionner une zone est sélectionné, et vous pouvez modifier l’orientation, l’épaisseur de ligne et le format de papier, par exemple.
Afficher la totalité du dessin	Lorsque vous avez sélectionné une zone avec Sélectionner une zone, le bouton Afficher la totalité du dessin s'affiche et vous pouvez l'utiliser pour afficher à nouveau l'intégralité du dessin dans l'aperçu.

Définir les propriétés de ligne

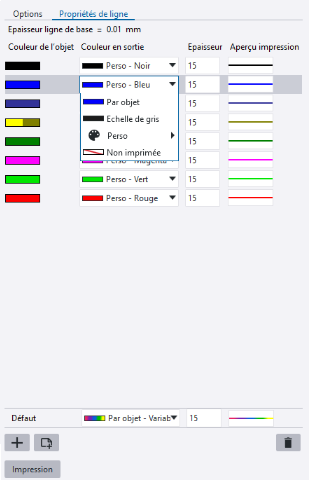

La Couleur de l’objet colonne affiche l’ensemble configuré de couleurs d’objet de dessin par défaut. Utilisez les options Couleur en sortie pour définir les couleurs à utiliser dans la sortie et la colonne Epaisseur poteau pour définir les épaisseurs de lignes. Aperçu impression montre un aperçu des lignes imprimées.

Si vous avez sélectionné Échelle de gris Tekla ou Noir et blanc comme couleur d'impression dans l'onglet Options, le paramètre Couleur en sortie est désactivé.

En mode Échelle de gris Tekla, certaines couleurs standard s'affichent et sont imprimées en noir, tandis que la nouvelle option de propriété de trait Echelle de gris convertit toutes les couleurs, standard et personnalisées, en différentes nuances de gris à l’aide d’un algorithme. Dans les propriétés de trait, le gris est affiché en mode échelle de gris sous forme de pourcentage, par exemple, « Echelle de gris Tekla - Gris 50 % » ou « Echelle de gris - Gris 29 % ».


Sur	Procéder comme suit
Utiliser les couleurs de l'aperçu du dessin actuel comme couleurs de sortie	Vous pouvez utiliser les couleurs d'objet du dessin actuellement affiché en mode aperçu comme couleurs de sortie. Pour utiliser les couleurs de l'aperçu du dessin actuel dans la sortie, supprimez d'abord les propriétés de ligne existantes. Sélectionnez toutes les lignes de propriété de ligne à l'aide de Ctrl ou Maj, cliquez avec le bouton droit et sélectionnez Supprimer. Vérifiez que l’aperçu du dessin est affiché. S’il ne s’affiche pas, cliquez sur Cliquez ici pour charger un aperçu dans la zone d’aperçu. Cela active le bouton . Cliquez sur le bouton . Assurez-vous que Couleur en sortie est défini sur Par objet sur toutes les lignes. Toutes les couleurs d'objet qui existent dans le dessin prévisualisé sont ajoutées à l'onglet Propriétés de ligne en tant que propriétés de ligne. Si une couleur existe déjà, elle n'est pas ajoutée à nouveau. L'épaisseur de ligne de la ligne Défaut est utilisée pour toutes les lignes, mais vous pouvez ajuster l'épaisseur de ligne.
Ajouter une nouvelle propriété de ligne	Vous pouvez ajouter une nouvelle propriété de ligne à la liste des propriétés de ligne et spécifier la sortie souhaitée pour celle-ci. Cliquez sur le bouton . Pour sélectionner une couleur, procédez d'une des manières suivantes : Sélectionnez une couleur standard. Sélectionnez une palette enregistrée dans la liste Perso et cliquez sur une couleur personnalisée dans la palette Cliquez sur OK. Une nouvelle propriété de ligne avec la couleur spécifiée est ajoutée dans l'onglet Propriétés de ligne. L'épaisseur de ligne est extraite de la ligne Défaut, mais vous pouvez l'ajuster. Si la couleur existe déjà, elle n'est pas ajoutée.
Associer la couleur d'un objet à une couleur personnalisée	Vous pouvez attribuer une couleur personnalisée à une couleur d'objet comme couleur de sortie. Cliquez sur une ligne de couleur et sélectionnez Perso dans la liste Couleur en sortie. Sélectionnez une palette enregistrée dans la liste Perso, cliquez sur une couleur personnalisée dans la palette, puis cliquez sur OK. Vous pouvez également sélectionner plusieurs lignes en appuyant sur Ctrl ou Maj, en faisant un clic droit, puis en sélectionnant Sortie > Perso.
Utiliser la couleur de l'objet de dessin dans la sortie	Vous pouvez utiliser la couleur de l'objet de dessin comme couleur de sortie. Cliquez sur une ligne de couleur et sélectionnez Par objet dans la liste Couleur en sortie. Vous pouvez également sélectionner plusieurs lignes en appuyant sur Ctrl ou Maj, en faisant un clic droit, puis en sélectionnant Sortie > Par objet.
Imprimer des objets en échelle de gris	Vous pouvez imprimer systématiquement les couleurs d'objet souhaitées en échelle de gris. Cliquez sur une ligne de couleur et sélectionnez Echelle de gris dans la liste Couleur en sortie. Vous pouvez également sélectionner plusieurs lignes en appuyant sur Ctrl ou Maj, en faisant un clic droit, puis en sélectionnant Sortie > Echelle de gris. L’option Echelle de gris convertit toutes les couleurs, standard et personnalisées, en différentes nuances de gris à l’aide d’un algorithme. Dans les propriétés de trait, le gris est affiché sous forme de pourcentage, par exemple, « Echelle de gris Tekla - Gris 50 % » ou « Echelle de gris - Gris 29 % ».
Ignorer des objets à l'impression	Vous pouvez ignorer l'impression des objets de dessin qui utilisent une couleur d'objet spécifique. Cliquez sur une ligne de couleur et sélectionnez Non imprimée dans la liste Couleur en sortie. Vous pouvez également sélectionner plusieurs lignes en appuyant sur Ctrl ou Maj, en faisant un clic droit, puis en sélectionnant Sortie > Non imprimée.
Supprimer une propriété de ligne	Sélectionnez une ou plusieurs lignes. Vous pouvez utiliser Ctrl ou Maj pour sélectionner plusieurs lignes. Cliquez sur Supprimer dans la boîte de dialogue, ou cliquez avec le bouton droit et sélectionnez Supprimer.
Utiliser la couleur et la largeur de ligne par défaut à l'impression	La couleur et l'épaisseur de ligne par Défaut sont utilisées pour les couleurs du dessin qui n'ont pas de définition de sortie dans l'onglet Propriétés de ligne. Pour utiliser une seule couleur et une seule épaisseur de ligne dans l'impression pour tous les objets, définissez la couleur et l'épaisseur de ligne souhaitées pour la ligne Défaut et supprimez toutes les lignes de propriété de ligne. Sélectionnez l'une des options suivantes : Par objet - Utilisez les couleurs des objets du dessin dans le résultat, telles qu'elles apparaissent dans le dessin. Echelle de gris - Imprimez en échelle de gris. Perso - Sélectionnez des couleurs personnalisées. Non imprimée - Ignorez l’impression des objets qui ont une certaine couleur.
Définir l'épaisseur de trait	Suivez l'une des procédures ci-dessous : Entrez l'épaisseur de trait de chaque couleur dans la case Epaisseur. Définissez l'épaisseur de trait pour plusieurs lignes de couleur : Utilisez Ctrl ou Maj pour sélectionner plusieurs lignes. Cliquez avec le bouton droit de la souris et sélectionnez Epaisseur de ligne. Entrez l'épaisseur de trait pour les lignes sélectionnées. L'épaisseur de ligne est exprimée sous forme de multiple de la valeur de l'option avancée `XS_BASE_LINE_WIDTH`. La valeur par défaut de cette option avancée est 0,01 mm. Par exemple, l'épaisseur de ligne 25 génère une épaisseur de 0,25 mm. REMARQUE : Les épaisseurs de trait dans l'éditeur de dessin respectent toujours le paramètre Epaisseur de trait si le Mode couleur du dessin est Noir et blanc, mais en modes couleur Couleur et Échelle de gris Tekla, les épaisseurs de trait ne sont exactes dans le dessin courant que si l'interrupteur Épaisseur de traits est activé sous Fichier > Paramètres. En mode aperçu avant impression, les épaisseurs de trait correctes sont toujours affichées. Pour écraser la mise à l’échelle de ligne lors de l’impression d’un dessin A1 au format A3 ou A4, par exemple, consultez l’article d’assistance "Redimensionnement lors de l’impression" pour plus d’informations.

Autres paramètres d’impression importants

L'option avancée XS_DRAWINGS_USE_CAP_HEIGHT_FOR_FONT_HEIGHT contrôle le système de hauteur de police utilisé à l'impression, hauteur de la police CAP ou hauteur de la police em (valeur par défaut). Avec la hauteur CAP, la hauteur de police est identique à la hauteur des lettres majuscules d’une police spécifique, et la hauteur de police reste la même pour l’export et l’impression. Avec la hauteur em, la hauteur de police est convertie d’une unité à une autre (em à CAP) dans l’export et l’impression, et le résultat est souvent une hauteur de police incorrecte.
L’option avancée XS_DRAWINGS_LINE_CAP_STYLE définit le style de fin de ligne lors de l’impression. Vous pouvez disposer de sauts de ligne aux coins (valeur 0, par défaut), de coins de ligne arrondis (valeur 1) ou de coins de ligne rectangulaires (valeur 2).
