Définir composant personnalisé

Vous pouvez définir des composants personnalisés possédant tous les détails dont vous avez besoin.

Commencez par définir un composant personnalisé simple que vous pouvez modifier par la suite. La définition d’un composant personnalisé simple ne prend généralement que quelques minutes. Vous pouvez consacrer plus de temps à la définition de vos composants personnalisés si vous envisagez de les utiliser dans de futurs projets.

En modifiant davantage les composants personnalisés, vous pouvez également définir des composants personnalisés paramétriques auto-ajustables qui s’adaptent automatiquement aux modifications du modèle. Cette opération prend plus de temps, mais peut s’avérer rentable ultérieurement lorsque vous disposez d’un groupe de composants personnalisés paramétriques que vous pouvez utiliser sur plusieurs modèles ou projets.

Pour créer vos propres composants :

Commencez par appliquer un composant système similaire dans le modèle, puis explosez-le.
Une fois les objets détachés, utilisez les objets pour définir le composant personnalisé désiré dans l'Assistant composant personnalisé.
Utilisez le composant personnalisé récemment créé dans une situation appropriée dans le modèle.

Consultez les instructions détaillées ci-dessous.

Explosion d’un composant existant

Lorsque vous commencez à définir un composant personnalisé, nous vous recommandons d’appliquer d’abord un composant système similaire dans le modèle, puis de l’exploser. Isoler signifie dégrouper les objets d’un composant existant. Une fois que les objets sont dégroupés, vous pouvez les modifier, les supprimer ou en ajouter en fonction de vos besoins, puis créer de nouveaux composants personnalisés en les utilisant. L’explosion d’un composant et l’utilisation des objets dégroupés comme base pour un nouveau composant personnalisé peuvent s’avérer utiles lorsque vous souhaitez créer des composants personnalisés plus rapidement.

Vous pouvez également créer individuellement les objets du composant nécessaires dans un composant personnalisé, tels que des pièces, des coupes, des adaptations et des boulons.

Dans un modèle Tekla Structures, sélectionnez les composants que vous voulez exploser.
Cliquez avec le bouton droit de la souris et sélectionnez Isoler un composant.

Tekla Structures dégroupe les objets du composant. Vous pouvez modifier les objets et les utiliser lorsque vous définissez de nouveaux composants personnalisés.

Définir un composant personnalisé dans l'Assistant composant personnalisé

L’exemple suivant montre comment définir un composant personnalisé simple.

Cliquez sur le bouton Applications & composants dans le panneau latéral pour ouvrir le catalogue Applications & composants.
Cliquez sur le bouton Accès aux fonctions avancées , puis sélectionnez Définir un composant personnalisé....

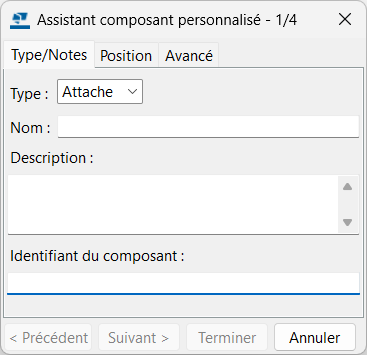

La boîte de dialogue Assistant composant personnalisé s’ouvre.
Dans la liste Type , sélectionnez le type de composant : attache, détail, joint rive ou pièce.
Dans la zone Nom , saisissez un nom unique pour le composant.
Modifiez les autres propriétés dans l'onglet Type/Notes, l’onglet Position et l’onglet Avancé, puis cliquez sur Suivant >.
Dans le modèle, sélectionnez les objets à inclure dans le composant personnalisé.
Vous pouvez utiliser une fenêtre de sélection pour sélectionner plusieurs objets simultanément. Les pièces principales, les pièces secondaires et les maillages sont ignorés lorsque vous sélectionnez des objets pour le composant personnalisé.
Remarque :
Si vous ne pouvez pas sélectionner les objets souhaités dans le modèle, vérifiez les boutons de sélection et les paramètres de filtre de sélection.

Si vous souhaitez inclure des modificateurs de jeu d'armatures dans le composant personnalisé :
- Vérifiez que la Modification dynamique soit désactivée lorsque vous sélectionnez les modificateurs.
- Maintenez la touche Maj enfoncée et sélectionnez les modificateurs un par un. La fenêtre de sélection ne sélectionne pas les modificateurs.
Cliquez sur Suivant >.
Sélectionnez la pièce principale du composant.
Cliquez sur Suivant >.
Sélectionnez les pièces secondaires pour le composant.

Pour sélectionner plusieurs pièces secondaires, maintenez la touche Maj enfoncée lorsque vous les sélectionnez. Le nombre maximum de pièces secondaires dans un composant personnalisé est de 30.

Remarque :
Faites attention à l’ordre dans lequel vous sélectionnez les pièces secondaires. Tekla Structures utilisera le même ordre de sélection lorsque vous utilisez le composant personnalisé dans un modèle.
Définissez toutes les autres propriétés requises pour ce composant personnalisé, comme la position le détail ou la position du joint rive.

Les propriétés dépendent du type de composant sélectionné lors de l’étape 3.
Si vous voulez ajuster les paramètres à ce stade, cliquez sur < Précédent pour revenir à la page précédente de l'Assistant composant personnalisé.
Lorsque les paramètres vous conviennent, cliquez sur Finition pour créer le composant personnalisé.

Le composant personnalisé est ajouté au modèle et au catalogue Applications & composants.
Si nécessaire, ajoutez une miniature pour le composant personnalisé.

La miniature est affichée dans le catalogue Applications & composants. Sur la miniature, vous pouvez montrer une situation typique dans laquelle le composant peut être utilisé.
1. Effectuez une capture d’écran du composant personnalisé.
2. Ajoutez une miniature du composant personnalisé dans le catalogue Applications & composants.

  Tekla Structures affiche la miniature dans le catalogue Applications & composants :
Si vous souhaitez modifier les paramètres du composant personnalisé par la suite :
1. Dans la barre d'outils Editeur de composants personnalisés, cliquez sur le bouton Attributs composant personnalisé .
2. Modifiez les paramètres.
3. Cliquez sur OK.

Le composant personnalisé défini n'ajuste pas automatiquement les dimensions pour refléter les changements dans le modèle. Pour que le composant s’adapte aux modifications apportées au modèle, modifiez le composant dans l’éditeur de composant personnalisé, dans lequel vous pouvez créer des dépendances entre les objets du composant et les objets du modèle.

Ajout d'un composant personnalisé à un modèle

Cliquez sur le bouton Applications & composants dans le panneau latéral pour ouvrir le catalogue Applications & composants.

Pour rechercher un composant, parcourez le catalogue ou saisissez un terme à rechercher dans la zone de recherche.

Les composants personnalisés sont identifiés par les symboles suivants dans le catalogue :


Type	Symbole
Composant personnalisé de type pièce
Composant personnalisé ou joint rive
Détail personnalisé

Sélectionnez le composant personnalisé à ajouter.
Suivez les instructions affichées dans la barre d'état pour ajouter le composant personnalisé dans le modèle.
Pour modifier les propriétés d'un composant personnalisé, double-cliquez sur celui-ci dans le modèle.

Propriétés de l'Assistant composant personnalisé

Utilisez ces propriétés lorsque vous définissez de nouveaux composants personnalisés dans l'Assistant composant personnalisé. Vous pouvez modifier certaines de ces propriétés lorsque vous modifiez un composant personnalisé existant.

Onglet Type/Notes


Option	Description
Type	Sélectionnez le type du composant personnalisé. L'option Type affecte l'insertion du composant personnalisé dans le modèle. Elle définit également si le composant personnalisé est lié aux pièces existantes.
Nom	Saisissez un nom unique pour le composant personnalisé.
Description	Entrez une brève description du composant personnalisé. Tekla Structures affiche la description dans le catalogue Applications & composants.
Identifiant du composant	Entrez un nom ou une référence supplémentaire pour le composant, par exemple une référence de code de calcul. Cela peut être affiché dans les plans d'ensemble et les croquis d'assemblage, ainsi que dans les listes. Pour l'indiquer sur les dessins, il convient d'inclure le Code dans le repère d'attache.

Onglet Position


Option	Description	Remarque
Direction haut	Définit l'orientation par défaut.	Non disponible pour les pièces.
Type position	Position (ou origine) du composant par rapport à la pièce principale.	Non disponible pour les détails et les pièces.

Vous pouvez définir le type de position pour les attaches personnalisées et les joints rives. Le type de position détermine l'emplacement des objets créés par le composant personnalisé par rapport à la pièce principale. Le type de position affecte le type de pièces principales avec lesquelles vous pouvez utiliser le composant personnalisé et définit le plan du composant de la pièce principale utilisé dans les liaisons.

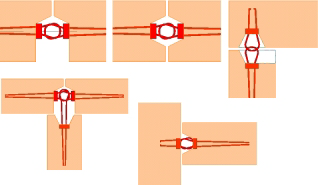

Type position	Description	Exemple
Milieu	Où se rejoignent les axes de la pièce principale et de la pièce secondaire.
Plan de cube	Où se rejoignent le volume enveloppe de la pièce principale et l'axe central de la pièce secondaire.
Plan de conflit	Où se rejoignent la pièce principale et l'axe de la pièce secondaire.
Bout à bout	Où se rejoignent l'axe de la pièce secondaire et l'extrémité de la pièce principale.
Plan gousset	Où se rejoignent les axes de la pièce principale et la première pièce secondaire. La direction x est perpendiculaire à l'axe de la pièce principale.

Onglet Avancé


Option	Description	Remarque
Type détail	Détermine le côté de la pièce principale où se trouve le composant. Les différentes options sont les suivantes : Détail milieu Tekla Structures crée tous les composants du même côté de la pièce principale Détail extrémité Tekla Structures crée tous les composants du côté de la pièce principale le plus proche des détails Affecte uniquement les composants asymétriques.	Disponible uniquement pour les détails et les joints rives
Position point de référence dans principale	Détermine la position sélectionnée pour créer le détail par rapport à la pièce principale.	Disponible uniquement pour les détails
Position point de définition suivant pièce secondaire	Détermine l'emplacement de création du composant par rapport à la pièce secondaire.	Disponible uniquement pour les joints rives
Autoriser plusieurs connexions entre mêmes pièces	Sélectionnez cette option pour créer plusieurs composants sur la même pièce principale, à différents emplacements.	Disponible uniquement pour les attaches et les joints rives
Positions exactes	Sélectionnez cette option pour positionner le joint rive en fonction des positions sélectionnées dans le modèle. Décochez la case pour permettre à Tekla Structures d'utiliser la reconnaissance automatique des joints rives pour positionner le joint rive. Cette option est particulièrement utile pour les joints rives gauchis.	Disponible uniquement pour les joints rives
Utiliser le centre du volume enveloppe pour le positionnement	Sélectionnez cette option pour positionner le composant personnalisé de type pièce par rapport au centre de son cadre (cadre entourant le profil réel de la pièce).	Disponible uniquement pour les pièces

Exemples typiques de composants personnalisés

Voici quelques exemples typiques des différents types de composants personnalisés que vous pouvez créer.

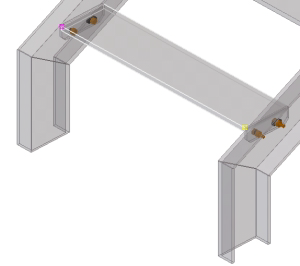

Exemples de composants personnalisés de type attache


Acier	Appui de plat reconstitué
Acier	Plat de cisaillement

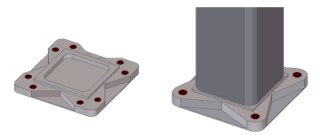

Béton préfabriqué	Détail de platine

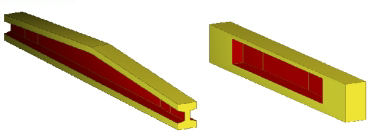

	Double T profil cornière
	Découpe de poteau
	Attaches de mur à coffrage intégré

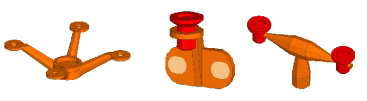

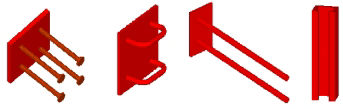

Exemples de composants personnalisés de type détail


Acier	Plats d'appui
	Préscellement
	Ferrure
Béton préfabriqué	Porte et fenêtre

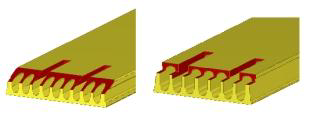

	Détails d'extrémité dalle alvéolaire
	Détails de levage
	Joint de dilatation/Joint creux

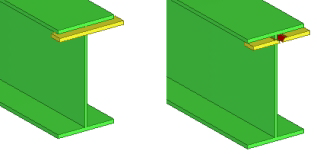

Exemples de joints rives personnalisés


Acier	Marche d'escalier en acier
	Tendeurs à vis
	Garde-corps
Béton préfabriqué	Attache en double T
Béton préfabriqué	Attache par tube avec mortier de calage entre deux panneaux

Exemples de composants personnalisés de type pièce

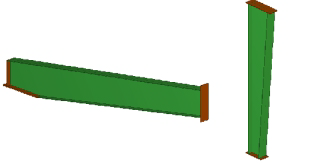

Acier	Platines de contreventement standard de l'entreprise

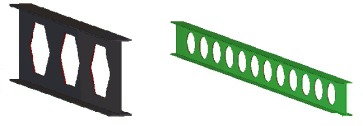

	Poutre crénelée et poutre alvéolaire
	Poutres/poteaux reconstitués
	Fixation de vitrage Standard

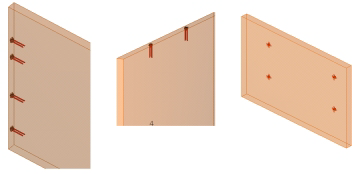

Béton préfabriqué	Mur à coffrage intégré (MCI)
	Levages
	Inserts Standard
	Standard Poutres
