Att. de console (102)
Att. de console (102) crée une attache entre un poteau et un arbalétrier au niveau de la sablière d’un portique.
Objets créés
-
Platine
-
Raidisseur de compression
-
Raidisseur Morris
-
Mouchoirs
-
Coiffe
-
Ame du jarret
-
Aile du jarret
-
Boulons
-
Soudures
Utilisation
| Situation | Description |
|---|---|
|
|
Attache entre un poteau et un arbalétrier |
Limites
-
Les âmes de l'arbalétrier doivent avoir le même plan vertical.
-
Si vous appliquez un bracon au jarret, puis modifiez le profil du jarret, la position du bracon ne sera pas recalculée. Dans ce cas, vous devez également modifier le composant de recouvrement ou d'éclisse laminé à froid utilisé pour créer les bracons. L’image ci-dessous illustre un exemple de cette situation.
Ordre de sélection
-
Sélectionnez la pièce principale.
-
Sélectionnez la pièce secondaire.
L'attache est créée automatiquement lorsque la pièce secondaire est sélectionnée.
Clé d'identification de pièce
| Description | |
|---|---|
|
1 |
Platine |
|
2 |
Jarret en plats soudés |
|
3 |
Mouchoirs |
|
4 |
Raidisseur Morris |
|
5 |
Raidisseur de compression |
Onglet Graphique
Utilisez l'onglet Graphique pour définir les dimensions de l'attache.

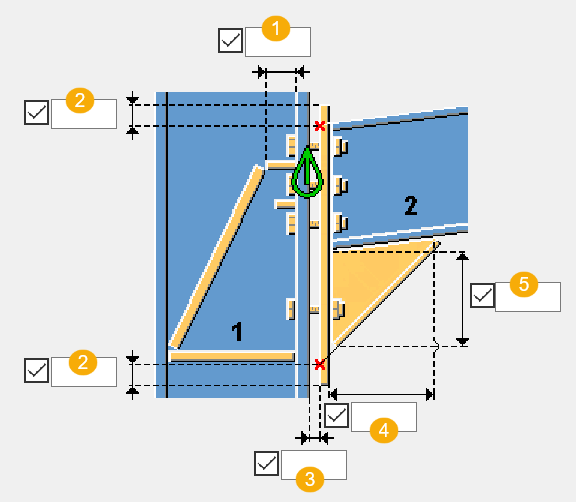

Dimensions
| Description | |
|---|---|
|
1 |
Distance horizontale par rapport à l’extrémité supérieure du raidisseur Morris pour permettre l’accès aux boulons de la platine. La valeur par défaut est 75 mm. |
|
2 |
Distance entre le dessus de la platine et l’intersection entre l’aile supérieure de l’arbalétrier et le poteau.
Distance entre le dessous de la platine et l’intersection de l’aile du jarret et du poteau.
|
|
3 |
Jeu entre la platine et l'aile du poteau. |
|
4 |
Longueur horizontale du jarret. |
|
5 |
Hauteur verticale du jarret. |
Onglets Pièces
Utilisez l'onglet Pièces pour définir les propriétés de la pièce.
Pièces
| Option | Description | Défaut |
|---|---|---|
|
Platine |
Epaisseur et hauteur de la platine. |
L’épaisseur par défaut de la platine est basée sur la hauteur de profil des arbalétriers. L’épaisseur est de 20 mm pour les arbalétriers < 400 mm et pour les hauteurs < 700, l’épaisseur est de 25 mm, sinon l’épaisseur est de 30 mm. La hauteur par défaut est déterminée à partir de la hauteur du jarret. |
|
Raid. principaux |
Epaisseur et largeur du raidisseur de compression. |
L’épaisseur par défaut du raidisseur principal est basée sur la hauteur de profil des arbalétriers. Pour les chevrons de < 400, l’épaisseur est de 20 mm, et pour les profondeurs de < 700, l’épaisseur par défaut est de 25 mm, sinon l’épaisseur est de 30 mm. La largeur par défaut dépend de l’épaisseur de l’aile du poteau. |
|
Raidisseur Morris |
Épaisseur et largeur du raidisseur Morris. |
Épaisseur : 10 mm La largeur par défaut dépend de l’épaisseur de l’aile du poteau. |
|
Mouchoirs |
Epaisseur, largeur et hauteur du mouchoir. |
Épaisseur : 10 mm
La largeur par défaut des mouchoirs est déterminée à partir de la largeur de l’aile du poteau.
La longueur par défaut des mouchoirs est la largeur du mouchoir. |
|
Coiffe |
Épaisseur, largeur et hauteur de la coiffe. Pour créer la coiffe, sélectionnez l’option de création de coiffe complète ou partielle dans l’onglet Paramètres . |
Épaisseur : 10 mm
La largeur est déterminée à partir de la largeur de l’aile du poteau.
La soudure 8 est utilisée pour la coiffe et pour le raidisseur Morris si les deux sont créés. |
|
Ame jarret |
Epaisseur de l'âme du jarret. |
|
|
Aile jarret |
Epaisseur et largeur de l'aile du jarret. |
|
|
Profil jarret |
Sélectionnez le profil dans le catalogue de profils. |
|
Option |
Description |
Défaut |
|---|---|---|
|
Repère |
Préfixe et numéro de début pour le repère de la pièce. Certains composants possèdent une deuxième ligne de champs où vous pouvez entrer le repère de l'assemblage. |
Le numéro de début de pièce par défaut est défini dans les paramètres Composants sous . |
|
Matériau |
Qualité de matériau. |
Le matériau par défaut est défini dans la zone Matériau dans les paramètres Composants sous . |
|
Nom |
Nom à afficher dans les dessins et les listes. |
Onglet Paramètres
Utilisez l’onglet Paramètres pour définir la longueur du jarret, le nombre de mouchoirs, les chanfreins du jarret, la création de la coiffe et l’adaptation du poteau.
Longueur du jarret et mouchoirs
| Option | Description |
|---|---|
|
Longueur du jarret (Refendu) |
Distance horizontale entre l’axe du poteau et l’intersection entre l’aile du jarret et l’aile inférieure de l’arbalétrier. |
|
Nombre de mouchoirs |
Définissez le nombre de mouchoirs. Les mouchoirs sont placés entre chaque paire de boulons qui relient l’arbalétrier au poteau. Le nombre de mouchoirs peut être réduit s’il est impossible de tous les placer avec la disposition de boulons actuelle. |
Dimensions
| Description | |
|---|---|
|
1 |
Distance au-dessus de l’intersection entre le dessus de l’aile de l’arbalétrier et le poteau si le paramètre Adaptation tête poteau est défini sans chanfrein. Par défaut, le poteau est aligné avec le dessus de la platine.
|
|
2 |
Distance verticale entre l’intersection des axes de l’arbalétrier et du poteau jusqu’à l'aile du jarret en bas.
|
|
3 |
Distance de coupe horizontale du jarret. |
Dimensions des chanfreins des raidisseurs
| Description | |
|---|---|
|
1 |
Définissez la dimension des chanfreins horizontal et vertical pour créer le chanfrein. Par défaut, aucun chanfrein n’est créé. |
Création d'une coiffe
Sélectionnez si la coiffe est créée, et définissez la distance entre la face extérieure du poteau et la coiffe.
| Option | Description |
|---|---|
|
|
Défaut La coiffe n’est pas créée. Autodéfauts permet de modifier cette option. |
|
|
La coiffe n’est pas créée. |
|
|
Une coiffe est créée sur le poteau. Définissez les distances entre les deux côtés de la coiffe et le bord du poteau. Si nécessaire, vous pouvez modifier la longueur du plat dans l’onglet Pièces en utilisant le paramètre de hauteur. |
|
|
Une coiffe partielle est créée à partir du centre du poteau. Définissez la distance jusqu’au bord du poteau. Si nécessaire, vous pouvez modifier la longueur du plat dans l’onglet Pièces en utilisant le paramètre de hauteur. |
Adaptation tête de poteau
| Option | Description |
|---|---|
|
|
Défaut La tête de poteau n’est pas adaptée. Si une coiffe est créée, elle est placée au niveau supérieur existant du poteau. Autodéfauts permet de modifier cette option. |
|
|
La tête de poteau n’est pas adaptée. Si une coiffe est créée, elle est placée au niveau supérieur existant du poteau. |
|
|
Biaise La tête de poteau est alignée par rapport à l’aile supérieure de l’arbalétrier. Si une coiffe est créée, sa face supérieure est alignée avec l’aile supérieure de l’arbalétrier. |
|
|
Droite Définissez le niveau supérieur du poteau par rapport à l’intersection entre le dessus de l’aile de l’arbalétrier et le poteau. |
Onglet Boulons Arba
Utilisez l’onglet Boulons Arba pour définir la disposition verticale des boulons sur la platine, positionnés vers le bas à partir du dessus de l’arbalétrier.
Dimensions du groupe de boulons
| Description | |
|---|---|
|
1 |
Dimension de la position verticale du groupe de boulons. |
|
2 |
Dimension de la position horizontale du groupe de boulons. |
|
3 |
Sélectionnez la manière dont les dimensions doivent être comptées pour la position horizontale du groupe de boulons.
|
|
4 |
Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce. |
|
5 |
Quantité de boulons. |
|
6 |
Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs. |
Propriétés de base des boulons
|
Option |
Description |
Défaut |
|---|---|---|
|
Diamètre boulon |
Diamètre du boulon. |
Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons. |
|
Standard boulon |
Standard boulon à utiliser dans le composant. |
Les standards disponibles sont définis dans le catalogue d'assemblages de boulons. |
|
Tolérance |
Jeu entre le boulon et le trou. |
|
|
Filet dans matière |
Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés. |
Oui |
Trous oblongs
Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.
|
Option |
Description |
Défaut |
|---|---|---|
|
1 |
Cotation verticale du trou oblong. |
0, ce qui équivaut à un trou rond. |
|
2 |
Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés. |
0, ce qui équivaut à un trou rond. |
|
Type trou |
L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés. |
|
|
Rotation oblongs |
Si le trou est de type Oblong, cette option fait pivoter les trous oblongs. |
|
|
Oblongs dans |
Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant. |
Assemblage de boulon
Les cases à cocher activées définissent les objets du composant (boulons, rondelles et écrous) utilisés dans l'assemblage de boulon.
Si vous voulez créer uniquement un trou, désactivez toutes les cases à cocher.
Pour modifier l'assemblage de boulons d'un composant existant, activez la case à cocher A modifier et cliquez sur Modifier.
Augmentation de la longueur de boulon
Définit l'augmentation de la longueur du boulon. Utilisez cette option lorsque, par exemple, la peinture nécessite l'augmentation de la longueur du boulon.
Disposition des boulons en quinconce
|
Option |
Description |
|---|---|
|
|
Défaut Pas de quinconce Autodéfauts permet de modifier cette option. |
|
|
Pas de quinconce |
|
|
Type de quinconce 1 |
|
|
Type de quinconce 2 |
|
|
Type de quinconce 3 |
|
|
Type de quinconce 4 |
Onglet Boulons Jarret
Utilisez l’onglet Boulons Jarret pour définir la disposition verticale des boulons sur la platine, positionnés vers le haut à partir du bas du jarret.
Dimensions du groupe de boulons
| Description | |
|---|---|
|
1 |
Dimension de la position verticale du groupe de boulons. |
|
2 |
Sélectionnez la manière dont les dimensions doivent être comptées pour la position verticale du groupe de boulons.
|
|
3 |
Pince de la platine. La pince représente la distance entre le centre d'un boulon et l'arête de la pièce. |
|
4 |
Quantité de boulons. |
|
5 |
Ecartement des boulons. Utilisez un espace pour séparer les valeurs d'écartement des boulons. Entrez une valeur pour chaque écartement entre les boulons. Par exemple, s'il y a trois boulons, entrez deux valeurs. |
Propriétés de base des boulons
|
Option |
Description |
Défaut |
|---|---|---|
|
Diamètre boulon |
Diamètre du boulon. |
Les longueurs disponibles sont définies dans le catalogue d'assemblages de boulons. |
|
Standard boulon |
Standard boulon à utiliser dans le composant. |
Les standards disponibles sont définis dans le catalogue d'assemblages de boulons. |
|
Tolérance |
Jeu entre le boulon et le trou. |
|
|
Filet dans matière |
Définit si le filet peut se trouver à l'intérieur des pièces boulonnées lorsque des boulons sont utilisés avec un axe. Ceci n'a aucun effet si vous utilisez des boulons entièrement filetés. |
Oui |
Trous oblongs
Vous pouvez définir des trous oblongs, surdimensionnés ou taraudés.
|
Option |
Description |
Défaut |
|---|---|---|
|
1 |
Cotation verticale du trou oblong. |
0, ce qui équivaut à un trou rond. |
|
2 |
Cotation horizontale du trou oblong ou tolérance des trous surdimensionnés. |
0, ce qui équivaut à un trou rond. |
|
Type trou |
L'option Oblong crée des trous oblongs. L'option Surdimensionné crée des trous surdimensionnés. Aucun trou ne crée pas de trous. Taraudé crée des trous taraudés. |
|
|
Rotation oblongs |
Si le trou est de type Oblong, cette option fait pivoter les trous oblongs. |
|
|
Oblongs dans |
Pièce(s) dans la(es)quelle(s) les trous oblongs sont créés. Les options dépendent du composant. |
Disposition des boulons en quinconce
|
Option |
Description |
|---|---|
|
|
Défaut Pas de quinconce Autodéfauts permet de modifier cette option. |
|
|
Pas de quinconce |
|
|
Type de quinconce 1 |
|
|
Type de quinconce 2 |
|
|
Type de quinconce 3 |
|
|
Type de quinconce 4 |
Onglet Général
Pour en savoir plus, cliquez sur le lien ci-dessous :
Onglet Vérification résistance
Pour en savoir plus, cliquez sur le lien ci-dessous :
Onglet Analyse
Pour en savoir plus, cliquez sur le lien ci-dessous :
Soudures
Pour en savoir plus, cliquez sur le lien ci-dessous :
