XS_USE_ASSEMBLY_EXTREMA_IN_MARK_PLACING
Catégorie dans la boîte de dialogue Options avancées: Repères - général
Utilisez cette option avancée pour placer des repères de pièces au-dessus de l'assemblage plutôt qu'au-dessus de la pièce principale.

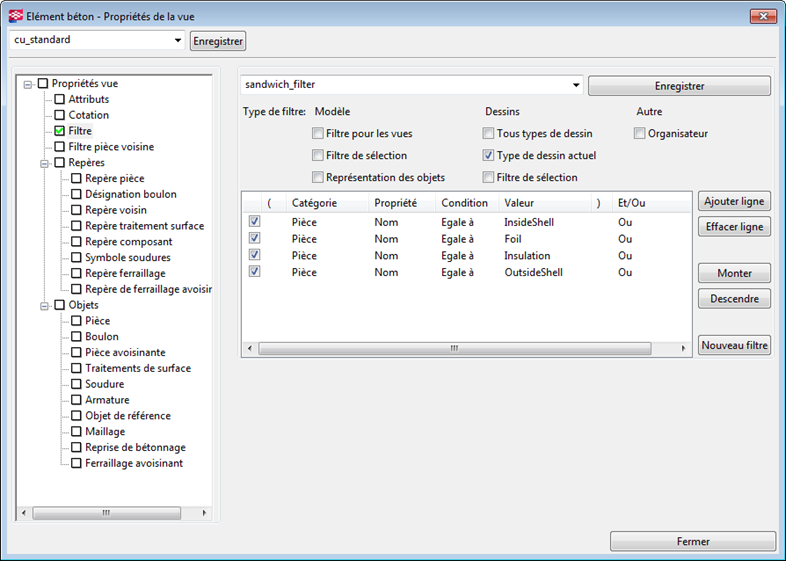

Commencez par créer un filtre de vue de dessin qui recherche une pièce ou un groupe de pièces spécifique et attribuez-lui un nom unique, puis entrez le nom du filtre de vue de dessin comme valeur pour l’option avancée. Notez que les noms de filtres sont sensibles à la casse dans certains systèmes.
L'exemple ci-dessous utilise les noms de pièces comme critères de filtrage.
Lorsque vous (re)créez le dessin, l'emplacement du repère change et passe de cela :
à ceci :
Les types de placement repères pris en charge sont indiqués ci-dessous.
