Catégorie dans la boîte de dialogue Options avancées: Propriétés des dessins

Cette option avancée permet de contrôler le comportement des repères et des notes ajoutés manuellement dans les dessins lorsque le contenu des propriétés n'est pas défini pour le type d'objet sélectionné dans le dessin.

Cette option avancée est spécifique à l'utilisateur et les paramètres sont enregistrés dans le fichier options.bin sous le dossier utilisateur, par exemple dans C:\Users\<user>\AppData\Local\Trimble\Tekla Structures\<version>\UserSettings. Redémarrez Tekla Structures pour activer la nouvelle valeur.

Tekla Structures version 2023 SP5 et ultérieure

Si vous définissez XS_SHOW_EMPTY_MARKS sur TRUE (valeur par défaut) :

• Tekla Structures crée les repères ou notes qui n'ont pas de contenu avec le texte « Contenu non défini ».
• Le message de la barre d'état suivant s’affiche : « Des repères invisibles sans contenu ont été créés. Utilisez l'option avancée XS_SHOW_EMPTY_MARKS pour contrôler cela. - Ajoutez des éléments au contenu du repère et cliquez sur Modifier.
• Vous pouvez double-cliquer sur le repère ou la note et ajouter le contenu dans le panneau des propriétés.
• Vous pouvez également modifier la valeur de l’option avancée sur FALSE pour modifier la fonctionnalité.

Si vous définissez XS_SHOW_EMPTY_MARKS sur FALSE :

• Tekla Structures crée les repères sans contenu et sélectionne ces repères vides dans le dessin.
• Le message de la barre d'état suivant s’affiche : « Des repères invisibles sans contenu ont été créés - - Ajoutez des éléments au contenu du repère et cliquez sur Modifier. »

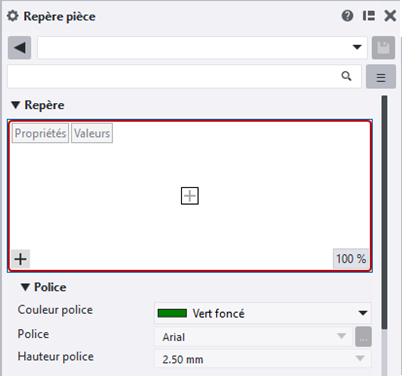

• Si des repères d’un seul type sans contenu ont été créés, le panneau des propriétés s’affiche immédiatement pour indiquer dans l’éditeur visuel que le contenu n’est pas défini, et vous pouvez ajouter le contenu souhaité.



• Si des repères de deux ou plusieurs types sans contenu ont été créés :
  • Le panneau des propriétés s’affiche et un point d’exclamation s’affiche à côté du bouton fléché de la liste des types d'objets indiquant que la liste contient des types de repères avec des repères vides.
  • Le panneau des propriétés conserve tous les repères avec du contenu vide visibles dans la liste des types d’objets afin que vous puissiez sélectionner chaque type de repère et corriger les problèmes.

Versions de Tekla Structures à partir de la version 2022 du SP11

Si vous définissez XS_SHOW_EMPTY_MARKS sur TRUE (valeur par défaut) :

• Tekla Structures crée les repères ou les notes avec un élément de texte défini comme « Contenu non défini ».
• Le message de la barre d'état suivant s’affiche : « Des repères invisibles sans contenu ont été créés. Utilisez XS_SHOW_EMPTY_MARKS pour contrôler cela. -- Ajoutez des éléments au contenu du repère et appuyez sur Modifier.
• Vous pouvez ensuite double-cliquer sur le repère ou la note et ajouter le contenu dans la boîte de dialogue des propriétés.

Si vous définissez XS_SHOW_EMPTY_MARKS sur FALSE :

• La boîte de dialogue des propriétés de repère ou de note s’affiche et vous pouvez ajouter le texte du repère ou de la note.
• Le message de la barre d'état suivant s’affiche : « Des repères invisibles sans contenu ont été créés –- Ajoutez des éléments au contenu du repère et appuyez sur Modifier. »
