XS_SECTION_SYMBOL_RIGHT_ARROW_SYMBOL
Catégorie dans la boîte de dialogue Options avancées: Propriétés des dessins
Cette option avancée permet de définir le symbole de flèche personnalisé que Tekla Structures utilise comme symbole de fin de section. Pour utiliser un symbole de flèche personnalisé, sélectionnez Personnalisé dans la liste Extrémité des propriétés de repère de section.
Par défaut, Tekla Structures utilise le symbole 0 (
) du fichier sections.sym (généralement situé dans le répertoire ..\environments\common\symbols\). Pour utiliser un autre symbole, entrez d'abord le nom du fichier de symbole, puis le signe @ et enfin le numéro du symbole, par exemple sections@0.

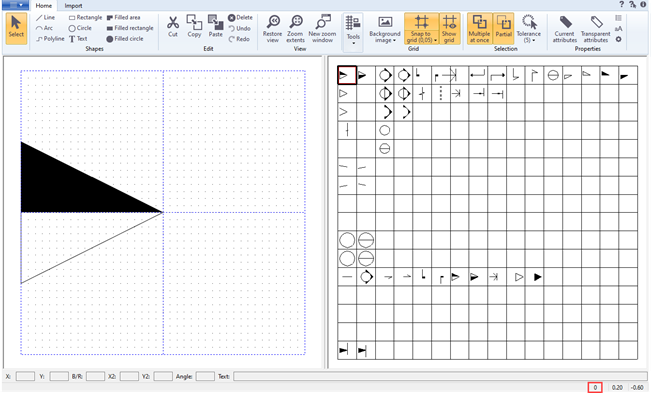

Voici le symbole sélectionné dans l’éditeur de symboles :
Pour ouvrir l’éditeur de symboles, cliquez sur . Vous pouvez ouvrir différents fichiers de symboles et vérifier les symboles inclus ainsi que leur numéro.
Pour plus d’informations sur les symboles, voir Ajout de symboles dans les dessins.
Cette option avancée est spécifique au modèle et le paramètre est enregistré dans la base de données des options.
