Catégorie dans la boîte de dialogue Options avancées: Propriétés des dessins

Vous pouvez déplacer des coupes d’un dessin à un autre. Cette option avancée définit le texte de référence pour les symboles des coupes déplacées vers un autre dessin et s’affiche dans le dessin à partir duquel vous déplacez la coupe. Vous pouvez entrer un texte libre, des attributs utilisateur (%UDA_NAME%, %USERDEFINED.UDA_NAME%) ou des attributs de gabarit (%ATTRIBUTE_NAME%).

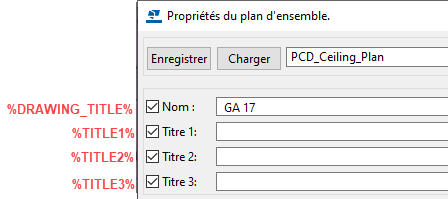

Si vous entrez des attributs utilisateur ou des attributs de gabarit, affectez des caractères % simples autour de ces derniers dans la boîte de dialogue Options avancées. %DRAWING_TITLE% est la valeur par défaut et %TITLE% donne le même résultat. Si vous utilisez l’un de ces attributs, le symbole de section récupère le nom du dessin saisi dans lechamp Nom de la boîte de dialogue des propriétés du dessin. Si vous entrez %TITLE1%, %TITLE2%, ou %TITLE3%, le symbole de coupe obtient le texte des zones Titre 1 - Titre 3 dans les propriétés du dessin cible. Vous pouvez également utiliser le format %DR_TITLE1%, %DR_TITLE2%, et %DR_TITLE3%.

Si vous apportez des modifications aux propriétés des symboles de coupe dans le dessin à partir duquel la vue a été déplacée, un message Mise à jour de la relation nécessaire s’affiche dans la colonne Changements du dessin où les vues ont été déplacées. Pour mettre à jour le dessin, sélectionnez-le et cliquez sur Mise à jour en bas.

Pour plus d’informations sur le déplacement des vues vers un autre dessin, voir Copie, déplacement et liaison des vues de dessin.

Cette option avancée est spécifique au modèle et le paramètre est enregistré dans la base de données des options.

Exemple

Pour utiliser une combinaison de texte et d’attribut, entrez le texte souhaité et l’attribut comme valeur pour XS_​SECTION_​SYMBOL_​REFERENCE :

Section view moved to: %DRAWING_TITLE%

Dans cet exemple, la coupe a été déplacée d’un croquis d'assemblage vers un plan d'ensemble portant le nom GA 17.

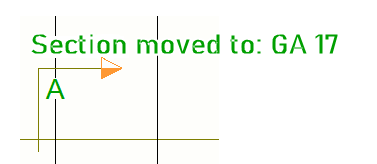

Le texte suivant s’affiche dans le symbole de coupe dans le croquis d'assemblage :
