XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERS
Catégorie dans la boîte de dialogue Options avancées: CN
Cette option avancée permet de contrôler l'arrondi des angles de grugeage dans les fichiers CN. La valeur par défaut est FALSE.
Cette option avancée est spécifique au modèle et le paramètre est enregistré dans la base de données des options.
Exemples
L'exemple suivant présente les concepts des grugeages, des angles de grugeage, des arrondis de l'angle du grugeage, et des angles de la poutre :

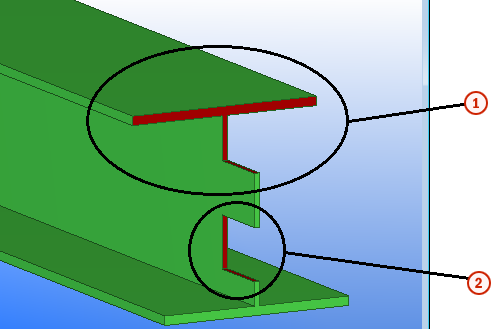

- Le grugeage est à l'angle de la poutre
- Le grugeage n'est pas à l'angle de la poutre

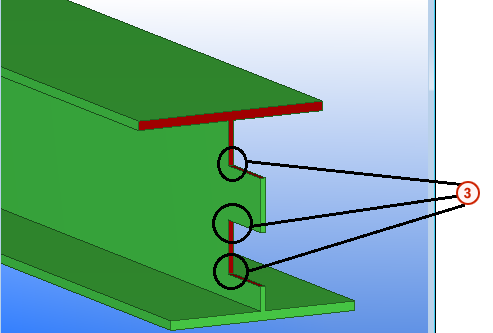

- Trois grugeages, les autres angles sont des angles ordinaires
- Options de la forme interne de l'angle de grugeage (ou arrondi de l'angle de grugeage) dans la boîte de dialogue Paramètres de fichier CN
Le tableau ci-dessous montre comment le paramètre XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERS (TRUE/FALSE) et le paramètre Forme des angles intérieurs affectent le fichier CN.
XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERS défini sur FALSE
|
XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERS défini sur TRUE
|
|
| Forme des angles intérieurs = 0 |
|
|
| Forme des angles intérieurs = 1 |
|
|
