XS_DRAWING_VIEW_REFERENCE_SYMBOL
Catégorie dans la boîte de dialogue Options avancées: Propriétés des dessins
Permet de définir le symbole affiché dans les titres de vue du dessin lorsque vous avez sélectionné l’option Personnalisé dans la liste Symbole dans les propriétés des titres de coupe, de détail ou de vue principale du dessin. Par exemple, si vous entrez xsteel@3, Tekla Structures utilise le symbole numéro 3 dans le fichier symbole xsteel.sym.
Dans l’exemple suivant, xsteel@3 a été défini comme valeur :

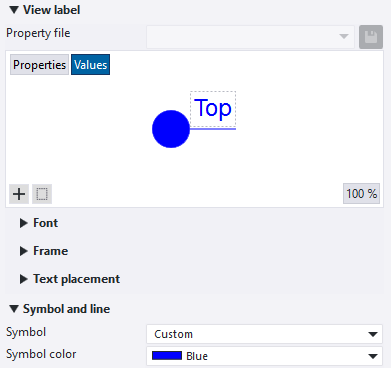

Les propriétés du titre de la vue ont été définies comme suit :
Cette option avancée est spécifique au modèle et le paramètre est enregistré dans la base de données des options.
