XS_BOLT_REPRESENTATION_SYMBOL_AXIS_POSITION_AS_EXACT_SOLID
Catégorie dans la boîte de dialogue Options avancées: Propriétés des dessins
Si vous définissez l’option avancée XS_BOLT_REPRESENTATION_SYMBOL_AXIS_POSITION_AS_EXACT_SOLID sur TRUE, toutes les représentations d'axe de boulon définies sur Symbole sont présentées dans une position identique à celle de l'option Solide exact.
La valeur par défaut est TRUE.
Cette option avancée est spécifique au modèle et le paramètre est enregistré dans la base de données des options.

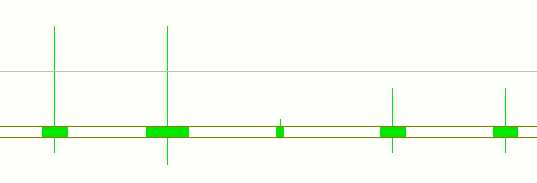

Représentation Symbole quand l'option avancée est réglée sur FALSE :

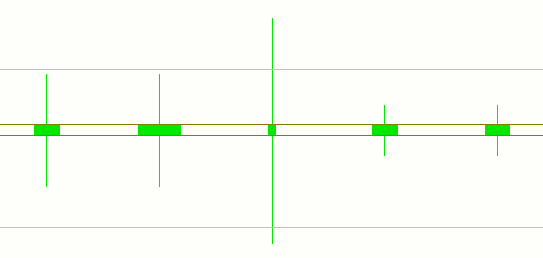

Représentation Symbole quand l'option avancée est réglée sur TRUE :
