Catégorie dans la boîte de dialogue Options avancées: Propriétés des dessins

Cette option avancée permet d'ajouter des pièces qui ne font en général pas partie d'un assemblage de poteau sur un plan d'implantation, comme des tiges de crochet ou des plats de niveau. Définissez d'abord un filtre du plan d'ensemble général, puis définissez le nom de ce filtre en tant que valeur pour cette option avancée.

Cette option avancée est spécifique au modèle et le paramètre est enregistré dans la base de données des options.

Dans l'exemple suivant, nous allons rendre les barres d'ancrage et les platines de prescellement visibles dans un plan d'implantation.

1. Accédez au menu Fichier, puis cliquez sur Paramètres > Options avancées > Propriétés des dessins.

2. Entrez le nom du filtre des plans d'ensemble pour l'option avancée XS_ANCHOR_BOLT_PLAN_ADDITIONAL_PARTS_FILTER. Dans cet exemple, nous utiliserons le nom SHOW_IN_ABPLAN (valeur par défaut).

3. Dans l'onglet Dessins & listes, cliquez sur Propriétés des dessins > Plan d'ensemble.

4. Dans la boîte de dialogue des propriétés du plan d’ensemble, cliquez sur Filtre.

5. Cliquez sur Ajouter ligne.

6. Sélectionnez Pièce comme Catégorie, Nom comme Propriété, Egale à comme Condition, puis saisissez *ANCHOR*LEVEL dans la zone Valeur.

7. Entrez le nom du filtre de dessin, SHOW_IN_ABPLAN dans la zone ‎Enregistrer sous, puis cliquez sur ‎Enregistrer sous.

8. Cliquez sur Annuler pour quitter la boîte de dialogue.

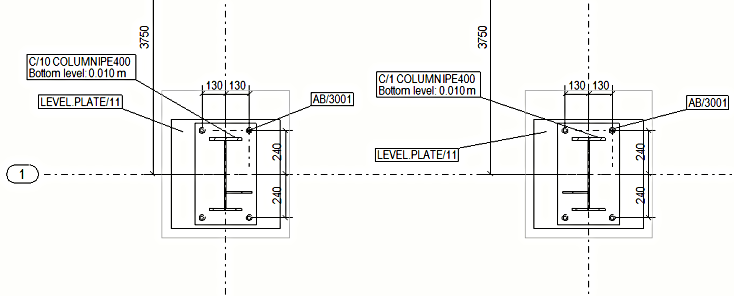

Quand vous créez un plan d'implantation, les barres d'ancrage et les platines de prescellement sont affichées sur le dessin. Dans le dessin ci-dessous, le nom de la barre d'ancrage est "ANCHOR ROD" et celui de la platine de prescellement est "LEVELING PLATE".
