VOLUME
Ceci est un attribut de gabarit. Les attributs de gabarit peuvent servir à filtrer ou à extraire des données du modèle à utiliser dans les dessins et les listes. Par exemple, lorsque vous créez une liste, Tekla Structures remplace les attributs ajoutés dans le gabarit de liste par les valeurs de propriété d’objet correspondantes.
Cet attribut de gabarit affiche le volume d’objets, par exemple le volume d’un assemblage ou d’un élément béton. Cet attribut prend en compte les trous et les découpes.
Conseil :
Cet attribut renvoie la valeur en millimètres cubes par défaut. Vous pouvez facilement modifier l’unité dans les Propriétés champ texte de l'Éditeur de gabarits si vous utilisez simplement la fonction GetValue dans une formule pour obtenir le volume. Toutefois, si vous utilisez cet attribut dans une formule contenant des opérations arithmétiques, vous devez mettre en forme les unités de poids et de volume en utilisant simultanément les fonctions de format et de double. Cela est dû au fait que les millimètres cubes sont également utilisés dans les calculs par défaut.
Vous pouvez modifier l’unité finale dans Propriétés champ texte si nécessaire.

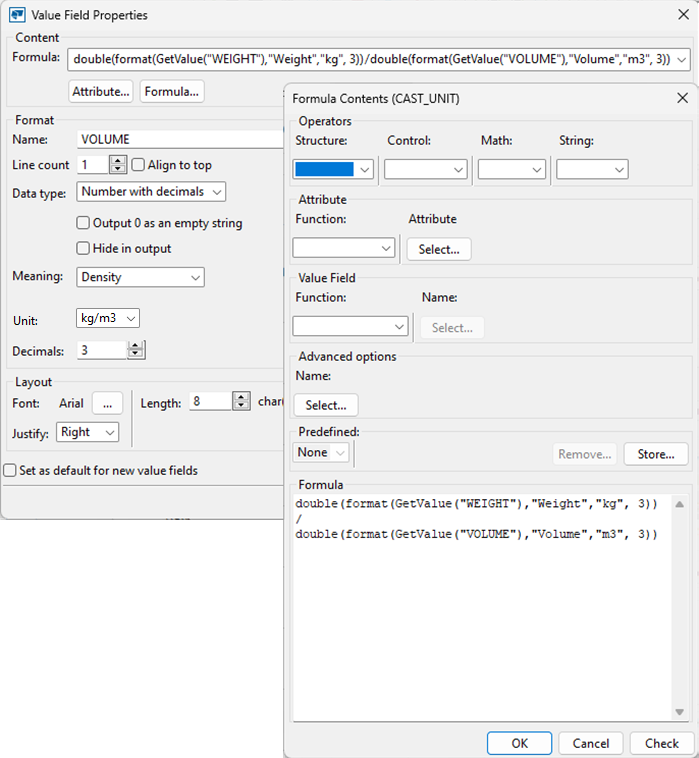

Voici un exemple de la façon dont la densité peut être calculée en kg par mètre cube :
double(format(GetValue("WEIGHT"),"Weight","kg", 3))
/
double(format(GetValue("VOLUME"),"Volume","m3", 3))
