1. Définissez l'option avancée XS_COMPONENT_CATALOG_ALLOW_SYSTEM_EDIT sur TRUE pour modifier les fichiers de définition du catalogue.

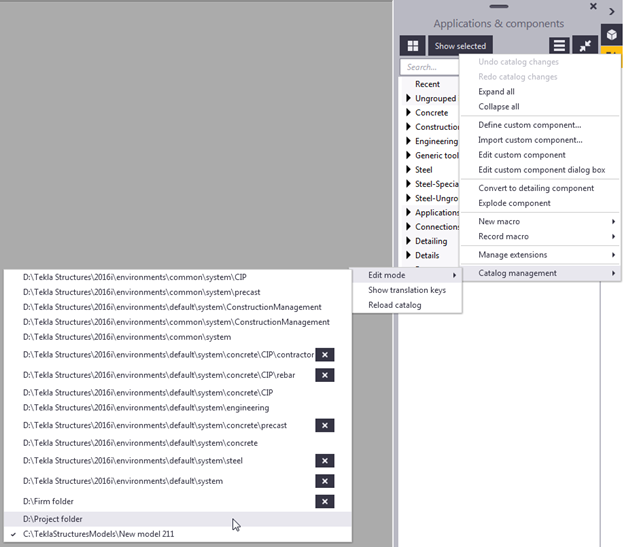

2. Dans le catalogue Applications & composants, cliquez sur Accès aux fonctions avancées > Gestion du catalogue > Mode modification, et sélectionnez le fichier de définition du catalogue que vous voulez modifier.

   La liste des fichiers affiche tous les répertoires d’environnement, de projet et d’entreprise s’ils sont définis, et le répertoire du modèle. Vous pouvez définir les chemins des fichiers de définition du catalogue dans le répertoire XS_SYSTEM.

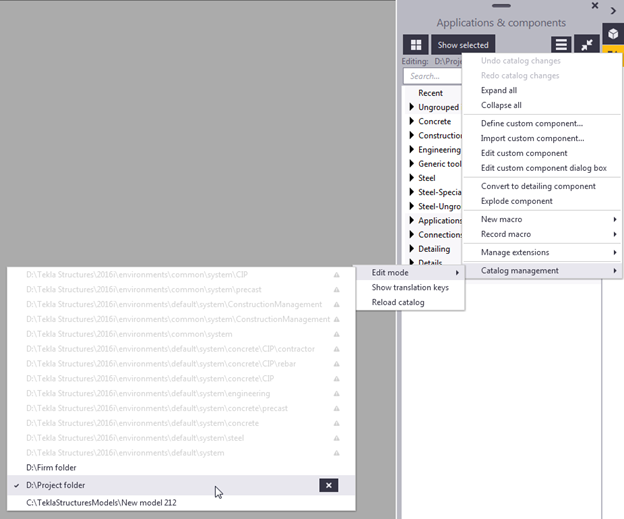

   Si XS_COMPONENT_CATALOG_ALLOW_SYSTEM_EDIT n’est pas défini sur TRUE, une petite icône d’avertissement s’affiche à côté des fichiers dans les emplacements des répertoires XS_SYSTEM. L’image montre des icônes d’avertissement à côté des fichiers qui apparaissent grisés.



   Les fichiers qui apparaissent grisés n’existent pas, mais vous pouvez créer des fichiers en les sélectionnant et en cliquant sur Oui dans la boîte de message Mode modification.



   Vous pouvez supprimer un fichier existant en cliquant sur le bouton à côté du fichier.



3. Sélectionnez le fichier à modifier.

   La coche située devant le nom du répertoire affiche le fichier en cours de modification.



4. Créez de nouveaux groupes et sous-groupes pour organiser le contenu du catalogue, cliquez avec le bouton droit de la souris dans le catalogue et sélectionnez Nouveau groupe....
5. Déplacez le contenu de Eléments non groupés vers les nouveaux groupes, ou vers d'autres groupes personnalisés prédéfinis.

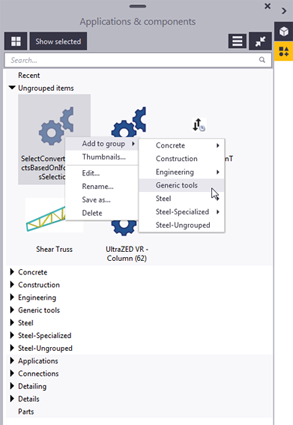

   Pour déplacer un élément vers un autre groupe, cliquez avec le bouton droit de la souris sur l’élément, sélectionnez Ajouter au groupe, puis sélectionnez le groupe cible.



   Il est important de conserver le groupe Eléments non groupés vide, car tous les éléments téléchargés depuis Tekla Warehouse sont placés dans ce groupe. Lorsque vous placez un élément dans un groupe prédéfini, il est automatiquement supprimé des éléments non groupés.

Pour conserver la structure et le contenu du catalogue Applications & composants correcte et ordonnée, conservez les groupes à jour et organisés, et supprimez les éléments superflus des fichiers de définition du catalogue.

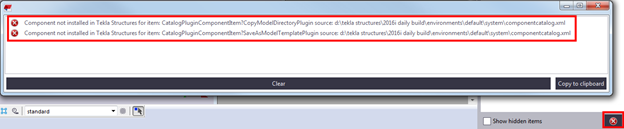

1. Cliquez sur dans le coin inférieur droit dans le catalogue Applications & composants pour afficher le journal des messages :



   Si un élément défini dans un fichier de définition du catalogue est supprimé du logiciel Tekla Structures, l’élément supprimé est inclus dans le journal des messages d’erreurs du catalogue Applications & composants.

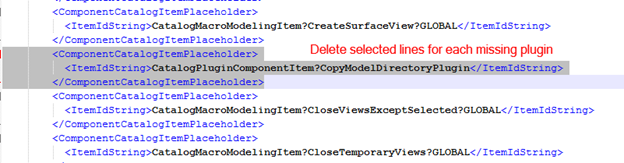

2. Si le journal contient des références aux éléments manquants, modifiez le fichier ComponentCatalog.xml approprié pour supprimer les références manuellement.

   Nous vous recommandons de faire une copie de sauvegarde du fichier avant de commencer la modification.



3. Vérifiez minutieusement que ces modifications ne créent pas d’autres erreurs, ou provoquent des problèmes dans la structure du groupe dans le catalogue Applications & composants .

   Vérifiez au moins les groupes Eléments non groupés et Ancien catalogue.

4. S’il existe des nouveaux éléments dans le groupe, déplacez-les du groupe Eléments non groupés dans les groupes prédéfinis appropriés, et masquez-les des rôles spécifiques, si nécessaire.
5. Ajoutez les miniatures appropriées aux éléments, si nécessaire.

Généralement, seuls quelques attaches et composants différents sont utilisés dans un projet. Pour s’assurer que tous les intervenants dans le projet utilisent les mêmes composants et trouvent les composants plus rapidement, nous vous recommandons de créer votre propre répertoire pour les composants.

1. Cliquez sur le bouton Applications & composants dans le panneau latéral pour ouvrir le catalogue Applications & composants.
2. Pour créer un nouveau groupe pour le projet, cliquez avec le bouton droit de la souris dans le catalogue, puis sélectionnez Nouveau groupe.
3. Ajoutez des composants au groupe.
   1. Choisissez les composants dans le catalogue, cliquez avec le bouton droit de la souris, puis sélectionnez Ajouter au groupe.
   2. Sélectionnez le groupe auquel vous voulez ajouter les composants.

      Vous pouvez également faire glisser les composants sélectionnés vers un autre groupe.

4. Pour masquer les groupes dont vous n’avez pas besoin, sélectionnez le groupe, cliquez avec le bouton droit, puis sélectionnez Cacher/afficher.

Si un composant ou un groupe du catalogue Applications & composants ne fonctionne pas comme prévu, vous pouvez générer un fichier dump de dépannage qui affiche les données utilisées pour construire le composant ou le groupe.

1. Dans le catalogue Applications & composants, cliquez sur Accès aux fonctions avancées > Gestion du catalogue > Afficher la commande Dump pour le composant ou le groupe sélectionné.
2. Dans le catalogue, sélectionnez le composant ou le groupe, puis cliquez avec le bouton droit et sélectionnez Vider les données de dump.
3. Dans la boîte de dialogue qui s’ouvre, sélectionnez le chemin d’accès au fichier cible et entrez le nom du fichier, puis cliquez sur Enregistrer pour enregistrer le fichier.

   Par défaut, le fichier est stocké dans le dossier \local\temp pour le modèle.
