Paramètres société pour les administrateurs

Les paramètres au niveau de l’entreprise sont principalement des paramètres utilisés au sein de l’entreprise pour tous les projets. Ces paramètres sont définis à l’aide de XS_SYSTEM et XS_FIRM.

Pour les grandes entreprises avec filiales, les paramètres peuvent être utilisés comme suit :

XS_SYSTEM peut contenir plusieurs chemins, et pointe sur les paramètres généraux utilisés au sein de l’entreprise. Il peut s’agir, par exemple, du logo de l’entreprise, des listes, des paramètres d’impression, des paramètres de dessin et des gabarits. Il s’agit de paramètres qui changent rarement, et qui sont enregistrés sur un serveur disponible pour tous. Par exemple, si le logo de l’entreprise est mis à jour, il doit être remplacé uniquement à un endroit.
XS_FIRM pointe vers le répertoire société installé par la société ou une filiale. Le répertoire contient tous les paramètres de société utilisés dans le bureau particulier. Il peut s’agir, par exemple, des logos, des paramètres de dessin, des gabarits, des listes ou des paramètres d’impression. Le répertoire société peut également contenir des sous-répertoires définis par l’utilisateur pour stocker les fichiers de propriétés.
XS_PROJECT pointe vers le répertoire projet. Le répertoire contient les paramètres du projet, tels que les logos pour les entrepreneurs et les fabricants, ou des paramètres de dessin, par exemple. Le répertoire projet peut également contenir des sous-répertoires définis par l’utilisateur pour stocker les fichiers de propriétés spécifiques au projet.

Pour plus d’informations sur l’ordre de recherche dans les répertoires, voir Ordre de recherche dans les répertoires.

Vous pouvez également utiliser des collections dans Tekla Warehouse spécifiques à votre entreprise, en ligne ou hors ligne, dans votre propre réseau. Pour plus d’informations, voir Premiers pas avec Tekla Warehouse.

L’accès hors ligne aux collections est contrôlé par les droits d’accès aux répertoires sur votre réseau et, au niveau des collections, dans le fichier collections.json sur l’ordinateur de chaque utilisateur.

 "collections"
"\\\\server-A\\company\\Tekla Structures collection"

Le fichier collections.json peut être partagé avec les utilisateurs sélectionnés en le copiant dans le répertoire C:\Users\Public\Documents\Tekla\Tekla Warehouse\.

Personnalisation des modèles prototypes

Vous pouvez enregistrer un modèle avec des paramètres personnalisés et utiliser ce modèle en tant que prototype lorsque vous créez de nouveaux modèles. L'utilisation de prototypes peut s’avérer utile si votre entreprise a différents types de projets, tels que des parkings, des immeubles de bureaux, des ponts et des projets industriels.

Pour créer un prototype, voir Création de prototypes.

Par défaut, le répertoire du modèle prototype est situé dans le répertoire de votre environnement, sous ..ProgramData\Trimble\Tekla Structures\<version>\environments\<your environment>\. L'emplacement exact du dossier peut varier en fonction de votre environnement et de votre rôle. Utilisez l’option avancée XS_MODEL_TEMPLATE_DIRECTORY pour définir un emplacement différent.

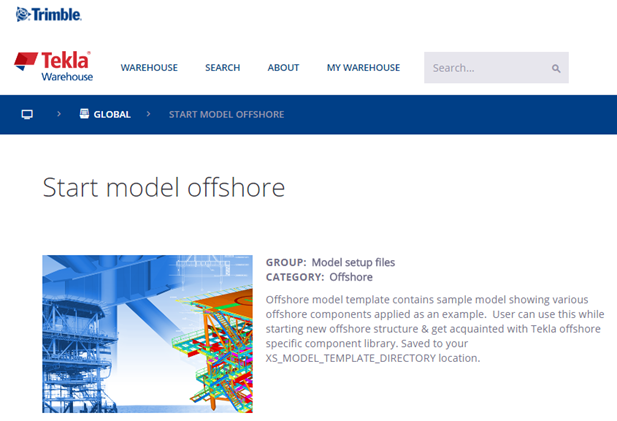

Vous pouvez télécharger, partager et enregistrer les prototypes dans Tekla Warehouse. Cette image illustre un exemple de modèle prototype dans Tekla Warehouse.

Le bouton Insérer dans le modèle dans Tekla Warehouse installe le modèle prototype directement dans le répertoire défini par XS_MODEL_TEMPLATE_DIRECTORY. Vous pouvez immédiatement utiliser le prototype lorsque vous créez un nouveau modèle.

Mise à jour des prototypes

Lorsque vous mettez à niveau Tekla Structures, nous vous conseillons vivement de mettre à jour vos modèles prototypes.

Créez un nouveau modèle à l’aide d’un prototype existant.
Donnez au modèle le même nom que dans la version précédente de Tekla Structures.
Ouvrez une vue 3D.
Dans le menu Fichier, cliquez sur Contrôler et réparer > Contrôler le modèle.
Dans l'onglet Vue, cliquez sur Capture > Miniature du projet pour créer une miniature du projet ou ajoutez une image personnalisée nommée thumbnail.png dans le répertoire modèle.

La taille préférée de l’image est de 120 x 74 pixels.
Dans le menu Fichier, cliquez sur Enregistrer sous > Enregistrer.

Si vous n’effectuez pas cela, un message peut s’afficher pour vous avertir que le modèle est créé avec une version précédente.
Dans le menu Fichier, cliquez sur Enregistrer sous > Enregistrer comme modèle prototype.
Mettez à jour le contenu du modèle prototype.
1. Sélectionnez les catalogues, gabarits de dessin, gabarits de liste et sous-répertoires du modèle que vous souhaitez inclure dans le modèle prototype.
2. Supprimez manuellement tous les fichiers *.db (fichiers de base de données d’environnement, bases de données des options) du répertoire modèle.

  Ne supprimez pas les fichiers db.idrm et xslib.idrm. Ils font partie du modèle.
3. Cliquez sur OK.
Les fichiers *.bak, *.log et xs_user sont automatiquement supprimés du répertoire modèle.

Le modèle prototype est enregistré dans l'emplacement défini par XS_MODEL_TEMPLATE_DIRECTORY.

Vous disposez désormais d’un exemple d'image pour votre prototype. Le catalogue Applications & composants est désormais ordonné et facile à utiliser.

Personnalisation des listes et des dessins

Si votre entreprise dispose déjà de gabarits graphiques au format DXF, DWG ou DGN, vous pouvez les convertir en gabarits Tekla Structures.

Pour des instructions détaillées sur la procéduré à suivre, voir les informations sur les fichiers AutoCAD et MicroStation dans l' Template Editor User's Guide.

Pour plus d’informations sur la création de vos propres gabarits et listes, voir l'Template Editor User's Guide, Listes et Gabarits.

Création de gabarits de clonage pour les dessins

La création de gabarits de clonage pour les dessins vous permet d’utiliser des dessins existants comme base pour créer de nouveaux dessins de pièces, d’assemblages ou d’éléments béton similaires. Vous ne devez modifier que les pièces du dessin cloné qui diffèrent du dessin original.

Envisagez de cloner des dessins dans les cas suivants :

Le modèle comporte plusieurs pièces, éléments béton ou assemblages similaires.
Vous devez créer des dessins d’élément béton, d’assemblages ou de pièces uniques pour des pièces, assemblages ou éléments béton similaires.
Les dessins nécessitent un grand nombre de modifications manuelles.

Par exemple, vous pouvez créer un dessin pour un treillis, le modifier puis le cloner pour d’autres treillis similaires. Vous devez seulement modifier les dessins clonés là où les treillis diffèrent.

Le dessin cloné peut contenir plus de pièces que le dessin original. Les propriétés des pièces, les repères, les notes associatives et les objets texte associés sont clonés à partir d’une pièce similaire dans le dessin original.

Vous pouvez cloner des dessins en utilisant les gabarits du Catalogue de dessins prototypes. Un gabarit de clonage du Catalogue de dessins prototypes peut également être utilisé dans d’autres modèles. Vous pouvez utiliser des gabarits de clonage dans des projets qui possèdent le même type de dessin.

Dans le Gestionnaire de documents, sélectionnez un dessin.
Cliquez avec le bouton droit de la souris et sélectionnez Ajouter au catalogue de dessins prototypes, puis renseignez les propriétés requises.

Le gabarit de clonage se trouve sous Gabarits de clonage dans le Catalogue de dessins prototypes. Pour utiliser des gabarits de clonage dans d’autres modèles, ouvrez le Catalogue de dessins prototypes dans le modèle, cliquez sur le bouton de la barre d’outils, puis ajoutez le modèle dans lequel les gabarits sont enregistrés.

Pour plus d’informations sur les Catalogue de dessins prototypes et les gabarits de clonage, voir Création de dessins dans le catalogue de dessins prototypes.
