TOP_LEVEL
Ceci est un attribut de gabarit. Les attributs de gabarit peuvent servir à filtrer ou à extraire des données du modèle à utiliser dans les dessins et les listes. Par exemple, lorsque vous créez une liste, Tekla Structures remplace les attributs ajoutés dans le gabarit de liste par les valeurs de propriété d’objet correspondantes.
Cet attribut affiche le niveau supérieur d'une pièce, d'un élément béton, d'un assemblage, d'une pièce d'attache ou d'un objet de coulage.

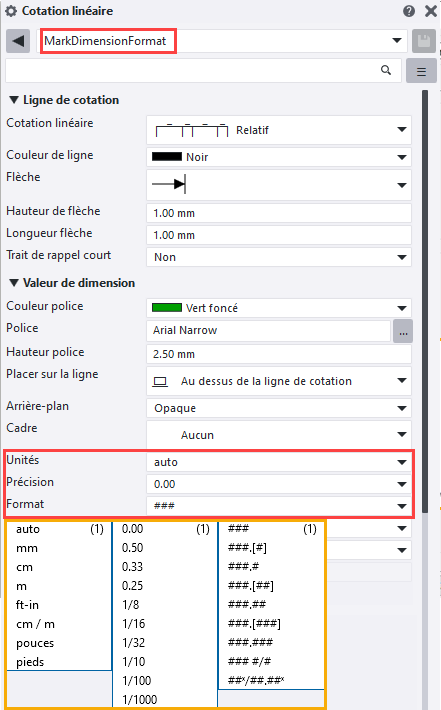

L'unité et la précision du niveau supérieur sont récupérés à partir du fichier des propriétés de cotation MarkDimensionFormat.dim. Vous pouvez modifier les paramètres enregistrés dans MarkDimensionFormat.dim dans le panneau des propriétés de cotation dans un dessin ouvert.
La survaleur niveau affecte uniquement l'attribut TOP_LEVEL lorsque Emplacement par est défini sur Origine du modèle ou sur le point de base du projet qui se trouve à l’origine du modèle.
Vous pouvez également utiliser cet attribut comme attribut utilisateur dans les repères de pièces et les notes associatives.
Remarque :
Comme cet attribut retourne une valeur sous forme de texte, vous ne pouvez pas utiliser de formules. Utilisez plutôt TOP_LEVEL_UNFORMATTED.
