TEXT1, TEXT2, TEXT3
Ceci est un attribut de gabarit. Les attributs de gabarit peuvent servir à filtrer ou à extraire des données du modèle à utiliser dans les dessins et les listes. Par exemple, lorsque vous créez une liste, Tekla Structures remplace les attributs ajoutés dans le gabarit de liste par les valeurs de propriété d’objet correspondantes.

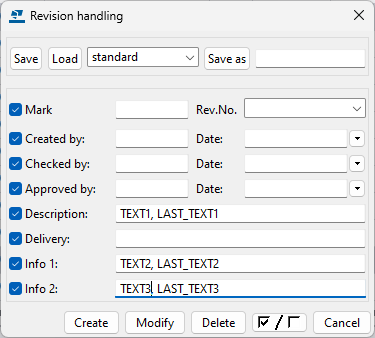

Dans les gabarits de dessin, ces attributs affichent le contenu des cases Description, Info 1 et Info 2 de la boîte de dialogue Gestion de révisions. Dans les listes REVISION, ils indiquent également l'historique des révisions.
Vous pouvez également utiliser ces attributs comme sélecteurs de nom de fichier d’impression. Par exemple, pour ajouter le contenu du champ Info 1 dans le nom du fichier d’impression du dessin, ajoutez
%TPL:REVISION.TEXT2%
comme valeur pour l'option avancée XS_DRAWING_PLOT_FILE_NAME_A, XS_DRAWING_PLOT_FILE_NAME_W, XS_DRAWING_PLOT_FILE_NAME_G, XS_DRAWING_PLOT_FILE_NAME_M ou XS_DRAWING_PLOT_FILE_NAME_C dans la boîte de dialogue Options avancées.
