Attributs de gabarit définis par l'utilisateur

Les attributs de gabarit définis par l'utilisateur sont définis dans le fichier contentattributes_userdefined.lst. Par défaut, ce fichier inclut la plupart des attributs utilisateur visibles dans les propriétés des pièces.

Pour utiliser vos propres attributs dans les gabarits et listes, faites une copie du fichier, le renommer de manière adéquate, et ajouter les attributs nécessaires à ce fichier.

Le fichier contentattributes_userdefined.lst est divisé en deux sections :

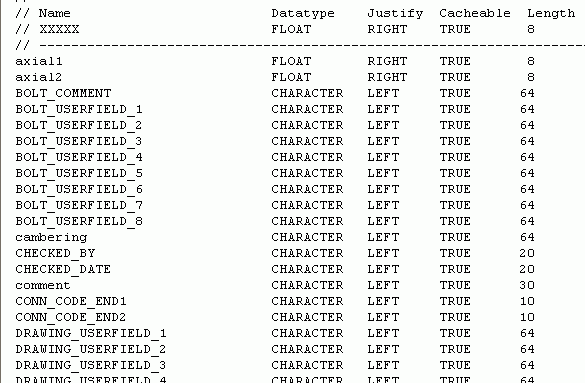

Une liste de noms d'attributs et de paramètres par défaut :

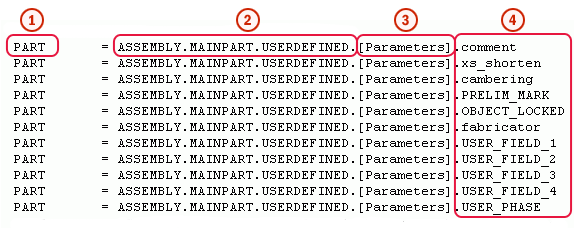

Liste des attributs affectés aux types de contenu :
1. Type de contenu de la ligne dans l'Éditeur de gabarit
2. Hiérarchie des attributs dans l'Éditeur de gabarit
3. Commentaires personnalisables, par exemple, le nom de l'onglet de la boîte de dialogue des attributs utilisateur
4. Nom de l'attribut utilisateur, doit être identique à celui du fichier objects.inp.

Exemple : Ajout d'attributs de gabarit utilisateur à l'Éditeur de gabarit

Cet exemple vous indique comment ajouter vos propres attributs utilisateur à l'arborescence des attributs dans l'Éditeur de gabarits.

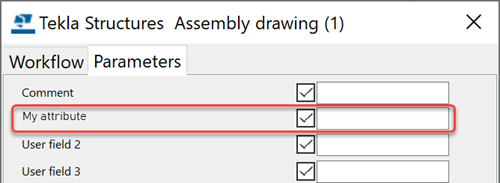

Avant de commencer, ajoutez votre attribut utilisateur au fichier objects.inp. Par exemple, vous pouvez ajouter un attribut appelé MY_ATTRIBUTE aux propriétés utilisateur des dessins.

Ouvrez le fichier contentattributes_userdefined.lst dans un éditeur de texte.

Par défaut, ce fichier se trouve dans ..\Program Files\Tekla Structures\<version>\bin\applications\Tekla\Tools\TplEd\settings, mais l’emplacement peut varier selon votre environnement.
Enregistrez le fichier avec un nom approprié, par exemple MY_contentattributes_userdefined.lst, dans le même dossier.
Ajoutez MY_ATTRIBUTE à la liste des noms d'attributs et définissez les paramètres comme suit :

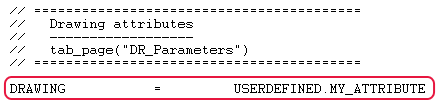

Ajoutez MY_ATTRIBUTE à la liste des attributs affectés aux types de contenu.

Sélectionnez le type de contenu en fonction de l'objet auquel l'attribut est associé dans le fichier objects.inp. Dans cet exemple, le type de contenu est DRAWING. Ajoutez l'attribut au format USERDEFINED.<ATTRIBUTE_NAME>.
Enregistrer les modifications.
Ouvrez le fichier contentattributes.lst dans un éditeur de texte.
Ajoutez la ligne suivante au fichier :

[INCLUDE MY_contentattributes_userdefined.lst]
Enregistrer les modifications.

L'attribut s'affiche dans l'arborescence des attributs de l'Éditeur de gabarits, sous DRAWING > USERDEFINED :

Ajout de commentaires aux attributs de gabarit utilisateur

Vous pouvez ajouter vos propres commentaires à des attributs utilisateur dans l'arborescence des attributs de l'Éditeur de gabarit.

Ouvrez votre copie du contentattributes_userdefined.lst fichier.

Par exemple, MY_contentattributes_userdefined.lst. Ne modifiez pas le fichier contentattributes_userdefined.lst d’origine.
Faites défiler jusqu’à la liste des attributs affectés aux types de contenu.
Ajoutez vos commentaires entre guillemets, après le nom de l'attribut.

Par exemple :
Enregistrer les modifications.

Le commentaire que vous avez ajouté s’affiche dans l’arborescence des attributs de l'Éditeur de gabarits :

Ajout d'une hiérarchie aux attributs de gabarit utilisateur

Vous pouvez ajouter votre propre hiérarchie à l'arborescence des attributs de l'éditeur de gabarits.

Avertissement :

Les attributs utilisateur sont sensibles à la casse. Veillez à entrer le nom de l'attribut en utilisant la casse appropriée pour tous les caractères.

Ouvrez votre copie du contentattributes_userdefined.lst fichier.

Par exemple, MY_contentattributes_userdefined.lst. Ne modifiez pas le fichier contentattributes_userdefined.lst d’origine.
Faites défiler jusqu’à la liste des attributs affectés aux types de contenu.
Définissez la hiérarchie entre crochets, entre USERDEFINED. et le nom de l'attribut.

Par exemple :

Remarque :
Assurez-vous d’inclure les points après les crochets et entre les hiérarchies.
Enregistrer les modifications.

La nouvelle hiérarchie s’affiche dans l’arborescence des attributs :
