L’interopérabilité améliorée entre et Tekla Structures le système de gestion de la fabrication Tekla PowerFab permet une coopération transparente et aisée entre les dessinateurs d’exécution acier et les fabricants qui utilisent Tekla PowerFab.

Avec Tekla PowerFab Connector, vous pouvez maintenant obtenir rapidement et facilement un catalogue de fabricants à jour, des finitions et des statuts de fabricant en temps réel à partir du système de gestion de la fabrication.

Vous pouvez également transmettre les informations du modèle pour les achats, le suivi des modifications et le retour des packages directement dans le système de gestion de la fabrication. Ce processus collaboratif et entièrement intégré de bout en bout garantit l’exactitude des informations soumises.

Tekla PowerFab Connector réduit les corrections manuelles et la résolution des conflits dans le transfert des données, ce qui réduit les risques de retards dans la fabrication et la livraison sur site, de gaspillage de matériaux et de dépassement du budget des projets.

Tekla PowerFab Connector améliore l’interopérabilité entre Tekla Structures et Tekla PowerFab en transformant le processus de communication et de soumission. Il sera rapide, précis et facile à mettre en place et à utiliser tout au long du projet, de l’approvisionnement à la fabrication, en passant par la gestion des modifications.

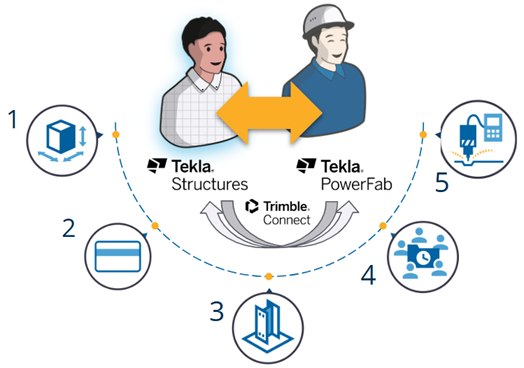

(1) Début du processus de modélisation

(2) Soumission pour achat (ABM)

(3) L'exécution se poursuit

(4) Publication des plans de fabrication et autres informations réelles

(5) Début de la fabrication

Désormais, vous pouvez facilement soumettre des données à n’importe quel stade de votre projet, sans dépendre de l’existence de plans de fabrication ou du repérage des pièces.

En plus d’apporter un grand nombre de nouvelles fonctionnalités pour prendre en charge le processus de bout en bout, l’ancienne fonctionnalité d'export vers Tekla PowerFab été remodelée pour prendre en charge et guider le processus réel du projet. Toutes les fonctionnalités de l’ancienne boîte de dialogue sont également présentes dans le nouveau processus de soumission amélioré, mais exactement quand vous en avez besoin.

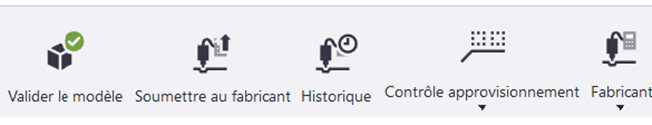

Le ruban dispose d'un nouvel onglet Tekla PowerFab contenant des outils pour le processus collaboratif de bout en bout. Ces outils facilitent la collaboration de l’équipe de projet à l’aide des mêmes informations.

Le fabricant utilisant Tekla PowerFab peut partager son catalogue de profils, de matériaux et de finitions avec le dessinateur via un stockage dans le Cloud. Le dessinateur peut ensuite choisir de faire appel au fabricant dans un projet et accéder à ses données.

Voir Paramètres du fabricant.

Ensuite, la nouvelle fonctionnalité du processus vous guide pour utiliser les profils et les matériaux corrects pris en charge par le fabricant.

Avant de soumettre des objets, vous pouvez valider le modèle en utilisant les paramètres corrects du fabricant. Vous pouvez valider le modèle manuellement, objet par objet ou automatiquement à l’aide de l’outil de validation.

L’outil Valider le modèle vous aide à identifier et à corriger les problèmes avant de soumettre quoi que ce soit au fabricant.

Avec cet outil, vous pouvez être sûr que les profils, les qualités, les finitions ou la pièce que vous soumettez au fabricant seront acceptés par ce dernier à l'aide de Tekla PowerFab et que l’échange de données se déroule sans heurts.

Voir Valider la soumission Tekla PowerFab.

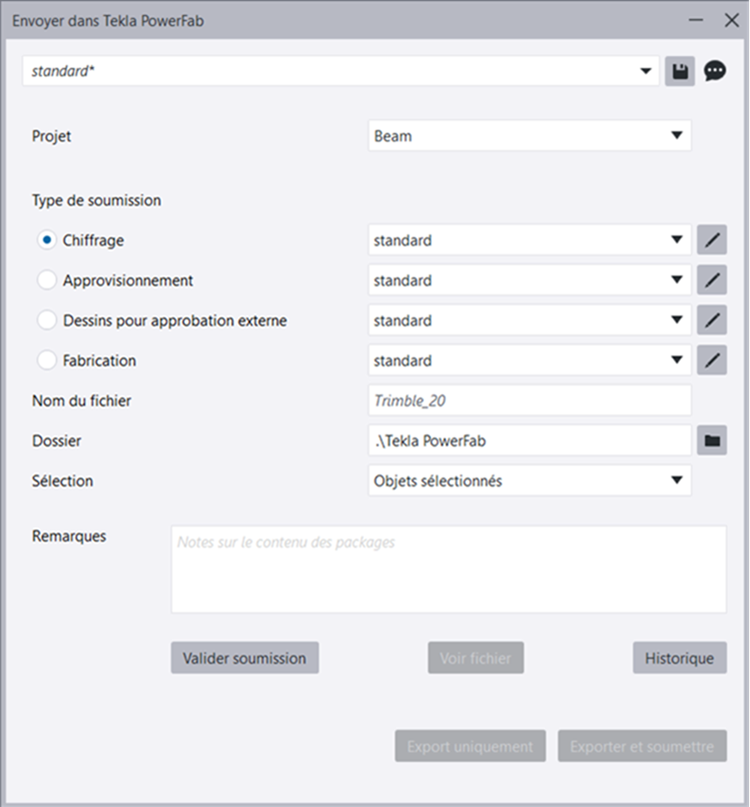

L’outil de soumission vous guide lorsque vous exportez et soumettez différents types de packages au fabricant à n’importe quelle étape du projet. Vous pouvez export les données suivantes de Tekla Structures soit localement pour les vérifier, soit directement dans Tekla PowerFab pour le chiffrage, la commande de matériaux et la fabrication :

• Données IFC
• données pour l’approvisionnement
• dessins et informations sur les dessins
• données CN

Vous pouvez exporter des données IFC au fabricant pour le chiffrage. Voir Paramètres de chiffrage.

Pour la phase d’approvisionnement, vous pouvez créer un package pour le fabricant pour l’achat des matériaux et définir les propriétés nécessaires. Le format de fichier exporté est .trb. Voir Paramètres d’approvisionnement.

Lorsque vos dessins sont prêts, vous pouvez les soumettre au bureau d’études pour un processus d’approbation externe. Une fois vos dessins approuvés, vous êtes prêt à soumettre le package pour fabrication. Le format de fichier exporté est .pfxt.

Reportez-vous aux sections suivantes :

• Dessins pour approbation externe
• Paramètres de fabrication

Pour assurer une collaboration et une communication transparentes, vous devez sélectionner un projet Trimble Connect auquel vous et le fabricant êtes connectés. Par la suite, le fabricant reçoit des notifications de vos soumissions dans Tekla PowerFab. Le fabricant peut ensuite examiner la soumission, l’accepter ou la rejeter, et vous envoyer des commentaires.

Vous pouvez afficher l’état actuel, le contenu de toutes les soumissions et les commentaires du fabricant dans Historique.

Voir Afficher l’historique des soumissions.

Pour gérer le processus d’approvisionnement, il y a le nouvel outil Contrôle approvisionnement. Vous pouvez l’utiliser pour attribuer des numéros de commande aux matériaux à acheter, ce qui permet de gérer les modifications ultérieurement dans le projet. L’outil vous permet également de voir facilement s’il y a des modifications dans le modèle qui peuvent affecter l’approvisionnement et nécessitent de soumettre à nouveau un package pour l’approvisionnement.

Vous pouvez également vérifier et suivre les modifications apportées à l’acier déjà acheté.

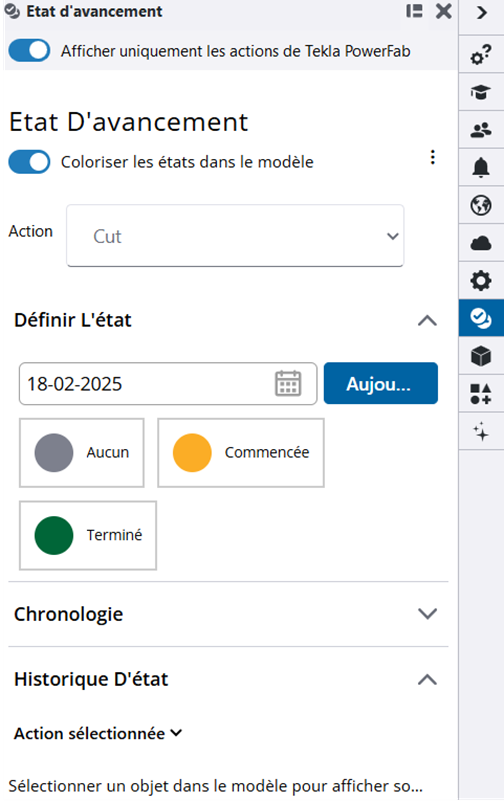

Le service Etat d'avancement a été ajouté à l’onglet du ruban Trimble Connect pour faciliter son utilisation et pour prendre en charge le processus de Tekla PowerFab Connector.

L'Etat d'avancement possède le bouton Afficher uniquement les actions de Tekla PowerFab permettant d’afficher rapidement l’état du fabricant.

Voir État d'avancement remodelé.

L'import à partir de Tekla PowerFab est toujours disponible en tant que fonctionnalité distincte. Voir Importer dans Tekla PowerFab. Nous vous recommandons d’utiliser l'état d'avancement au lieu de l'import pour les statuts.
